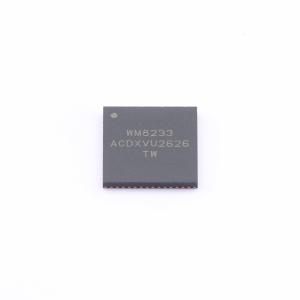

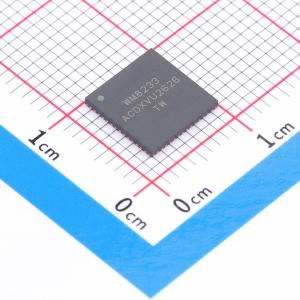

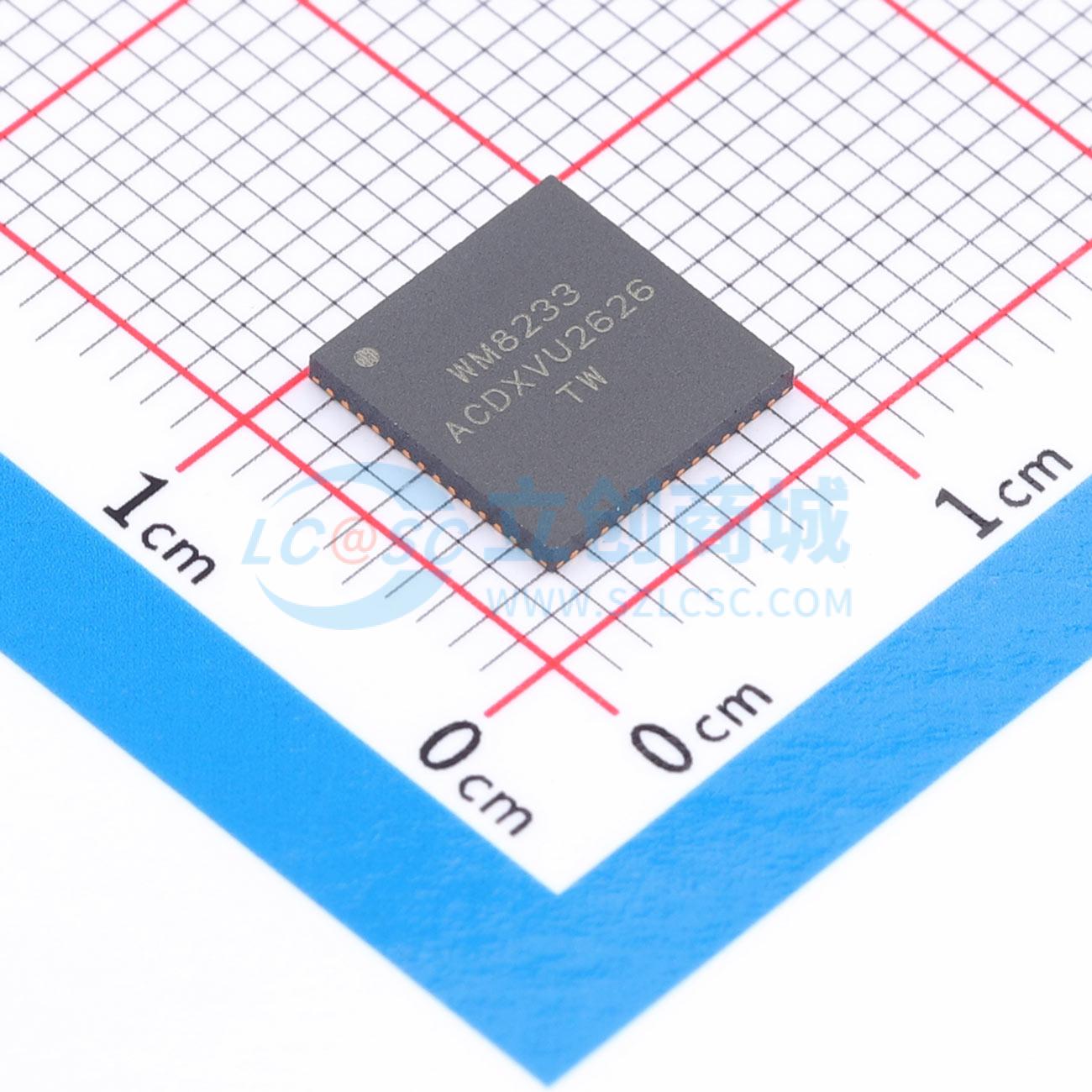

WM8233GEFL/RV

WM8233是一款16位模拟前端/数字化器IC，可处理来自CCD传感器或接触式图像传感器（CIS）的模拟输出信号，并将其数字化，每通道像素采样率高达35MSPS。 该器件有六个模拟信号处理通道，每个通道都包含复位电平钳位、相关双采样（也有采样和保持功能）、可编程增益、自动增益控制（AGC）和偏移调整功能。 这些通道的输出以两两成对的方式进行时间复用，输入到三个高速16位模数转换器中。通过灵活的数据端口，数字数据可采用多种输出格式。 WM8233具有用户可选的LVDS或CMOS输出架构。 内部提供一个5位数模转换器（DAC），用于生成内部参考电平。在相关双采样（CDS）期间，可用于参考CIS信号；在钳位期间，可用于钳位CCD信号。也可提供外部参考电平。模数转换器（ADC）的参考电平在内部生成，确保器件达到最佳性能。 具备可编程的自动黑电平校准功能，可调整输出数据的直流偏移。 WM8233为CCD和CIS传感器配备了传感器定时时钟发生器。该时钟发生器可接受慢速或快速参考时钟输入，并且其输出定时时钟具有灵活的定时调整功能，可适配多种不同的传感器。

• 210MSPS转换速率
• 16位ADC分辨率
• 电流消耗 – 350mA
• 3.3V单电源供电
• 采样和保持/相关双采样
• 可编程偏移调整（8位分辨率）
• 灵活的钳位定时
• 像素钳位/行钳位模式
• 可编程钳位电压
• 可编程CIS/CCD定时发生器
• 内部生成电压参考
• 符合扩频时钟要求
• LVDS/CMOS输出选项 – LVDS 5对 490MHz 35位数据，CMOS最大90MHz输出
• 片上完整时钟发生器。主时钟（MCLK）5MHz至35MHz
• 内部定时调整
• 自动增益控制
• 自动黑电平校准

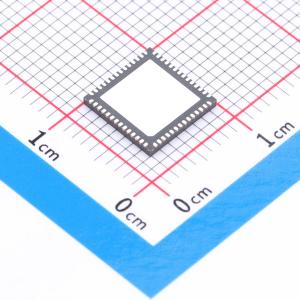

• 56引脚QFN封装，8mm x 8mm
• 串行控制接口

• 数字复印机
• USB2.0兼容扫描仪
• 多功能外设
• 高速CCD/CIS传感器接口
