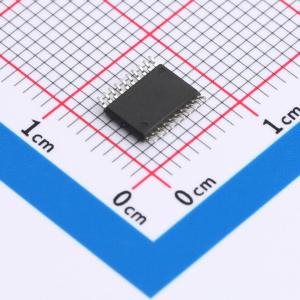

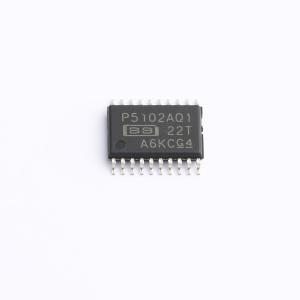

温馨提醒：图片仅供参考，商品以实物为准

PCM5102AQPWRQ1

具有32位384kHz脉冲编码调制接口的音频立体声数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCM5102A-Q1 具有 32 位、384kHz PCM 接口的汽车类 2VRMS DirectPath™、112dB 音频立体声 DAC
品牌名称: TI(德州仪器)
商品型号: PCM5102AQPWRQ1
商品编号: C2651644
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

PCM510xA-Q1是单片互补金属氧化物半导体(CMOS)集成电路系列产品，包括一个立体声数模转换器和小型薄型小外形尺寸(TSSOP)封装内的附加支持电路。使用高级分段数模转换器(DAC)架构的最新一代产品来实现出色的动态性能并提升了对于时钟抖动的耐受度。 PCM510xA-Q1提供2.1-VRMS接地中心输出，允许设计人员消除输出端的直流阻塞电容器，以及传统上与单电源线路驱动器相关的外部静音电路。集成线路驱动器通过支持低至1 kΩ的负载，超越了所有其他基于电荷泵的线路驱动器。通过支持低至1 kΩ的负载，PCM510xA-Q1基本上可以并行驱动多达10个产品。设备上的集成PLL消除了对系统时钟（通常称为主时钟）的要求，允许3线I²S连接并降低系统电磁干扰(EMI)。智能时钟错误和PowerSense欠压保护利用两级静音系统实现无爆音性能。在时钟错误或系统电源故障时，设备对数据（或最后已知的良好数据）进行数字衰减，然后使模拟电路静音。与现有DAC技术相比，PCM510xA-Q1系列提供低至20 dB的带外噪声，从传统的100 kHz OBN测量一直到3 MHz，降低了下游放大器和模数转换器(ADC)中的EMI和混叠。 PCM510xA-Q1接受具有16至32位数据的行业标准音频数据格式。支持高达384 kHz的采样率。

商品特性

符合汽车应用要求
具有符合AEC-Q100的下列结果：
- 器件温度1级：-40°C至125°C的环境运行温度范围
- 器件人体模型(HBM)静电放电(ESD)分类等级H2
- 器件充电器件模型(CDM) ESD分类等级C4B
市场领先的低带外噪声
可选数字滤波器延迟与性能
无需隔离直流电流的电容器
集成的负电荷泵
用于采样率变化或者时钟暂停的内部无爆音控制
智能静音系统；针对带有无爆音操作的120dB静音信噪比(SNR)的软上升或下降斜坡和模拟静音(AMUTE)
具有对于内部生成SCK的BCK基准的集成高性能音频锁相环路(PLL)
支持1.8V数字输入接口
小型20引脚薄型小外形尺寸(TSSOP)封装
接受16、24和32位音频数据
PCM数据格式：I²S，左对齐
当LRCK和BCK被置为无效时，自动进入省电模式
1.8V或3.3V故障安全低压互补金属氧化物半导体(LVCMOS)数字输入
硬件配置
单电源运行：
- 3.3V模拟，1.8V或3.3V数字
集成型加电复位

应用领域

汽车应用
车用信息娱乐
音频视频(A/V)接收器
数字多用途光盘(DVD)，蓝光光盘(BD)播放器
高清电视(HDTV)接收器
需要2VRMS音频输出的应用

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	32
	通道数	2
	工作电压	3.3V~3.6V
	接口类型	I2S

	属性	参数值
	芯片类型参数/描述	音频解码器
	工作温度	-40℃~+125℃
	采样率	384000Hz
	静态电流	0.3mA
