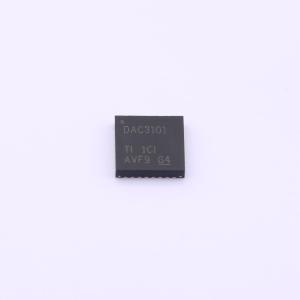

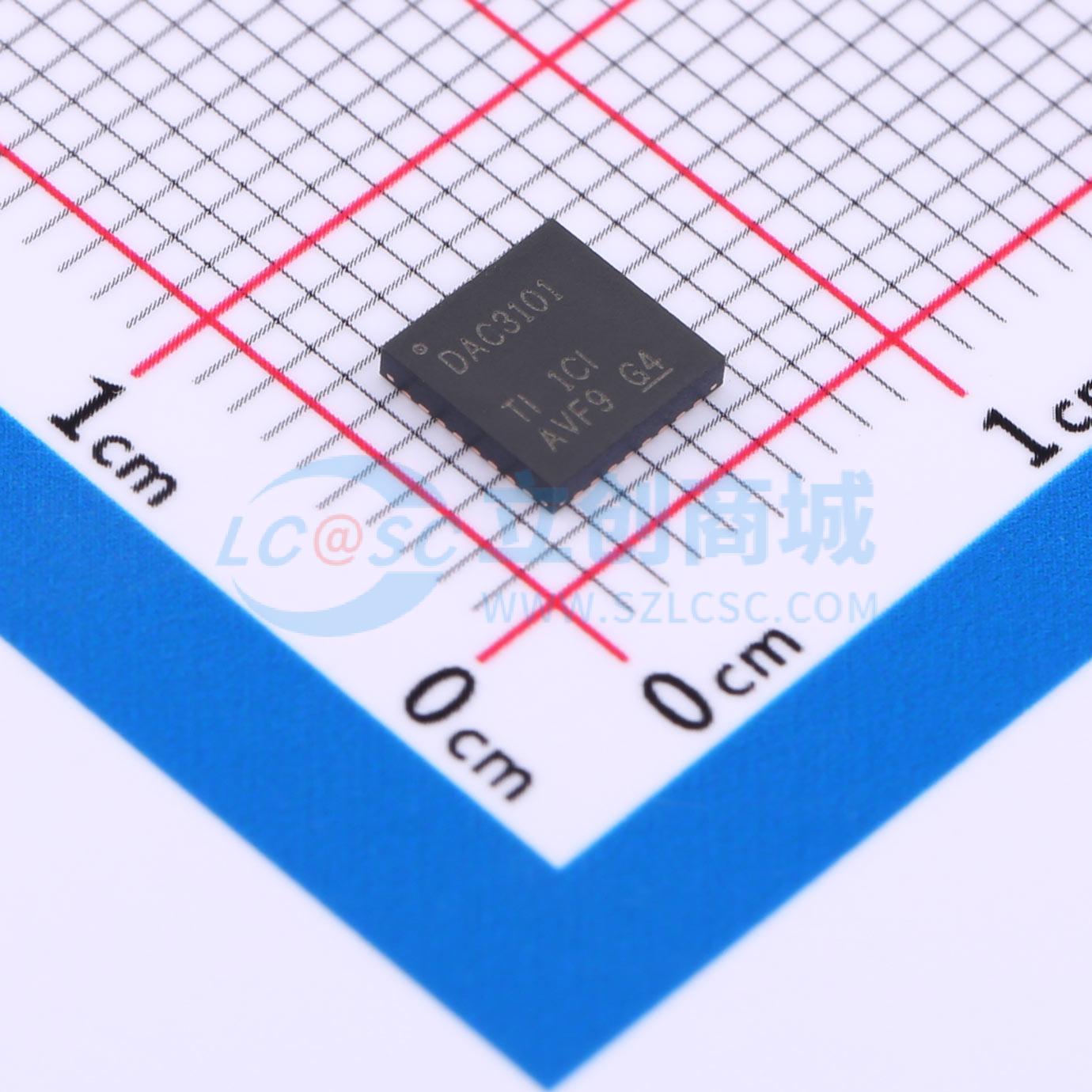

TLV320DAC3101IRHBR

低功耗立体声音频DAC及D类扬声器放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV320DAC3101 具有 1.29W D 级立体声扬声器放大器、60mW 耳机驱动器和音频处理功能的立体声音频 DAC
品牌名称: TI(德州仪器)
商品型号: TLV320DAC3101IRHBR
商品编号: C2651664

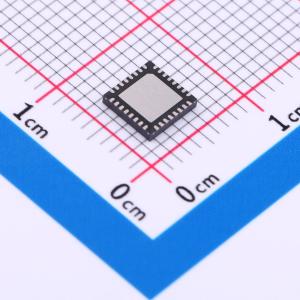

商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.122071克(g)

商品参数

商品概述

TLV320DAC3101 器件是一款高度集成的低功耗、高性能 DAC，具有可选数字音频处理块和 24 位立体声播放功能。此器件集成了头戴式耳机驱动器和扬声器驱动器。具有一套用于进行数字音频处理的内置处理块。数字音频数据格式是可编程的，因此能够适应主控模式、从属模式、DSP 模式和 TDM 模式下的常见音频标准协议（I2S、左平衡和右平衡）。可编程数字信号处理块可以支持低音增强、高音或 EQ 功能。片上 PLL 会提供数字信号处理块所需的高速时钟。音量可以由引脚或寄存器控制。音频功能通过 I2C 串行总线控制。 TLV320DAC3101 器件具有可编程数字正弦波发生器，而且采用了 32 引脚 QFN 封装。

商品特性

具有 95dB SNR 的立体声音频 DAC
支持 8kHz 至 192kHz 的采样率
具有直接电池连接的立体声 1.29W D 类 BTL 8Ω 扬声器驱动器
25 个内置处理块 (PRB_P1 – PRB_P25)，提供双二阶滤波器、DRC 和 3D
针对嘟嘟声和键位敲击声的数字正弦波发生器(PRB_P25)
用户可编程双二阶和 FIR 滤波器
具有混音和输出电平控制的两个单端输入可提供立体声头戴式耳机/线路输出和 D 类扬声器输出
麦克风偏置
头戴式耳机检测数字混音功能
针对数字回放音量控制设置的引脚控制或寄存器控制
用于灵活时钟生成的可编程锁相环路 (PLL)
I2S，左平衡，右平衡，数字信号处理器 (DSP) 和时分复用 (TDM) 音频接口
具有寄存器自动递增功能的 I2C 控制
完全断电控制
电源：模拟：2.7V - 3.6V；数字内核：1.65V - 1.95V；数字 I/O：1.1V - 3.6V；D 类：2.7V – 5.5V（SPLVDD 和 SPRVDD 均 ≥AVDD)
5mm × 5mm 32 引脚四方扁平无引线 (QFN) 封装

应用领域

便携式音频器件
移动因特网器件
电子书

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	1.29W×2@8Ω
	工作电压	2.7V~5.5V

	属性	参数值
	工作温度	-40℃~+105℃
	信噪比	95dB
	输入类型	单端
	电源纹波抑制比(PSRR)	-62dB
	输入通道数	2个单端输入
