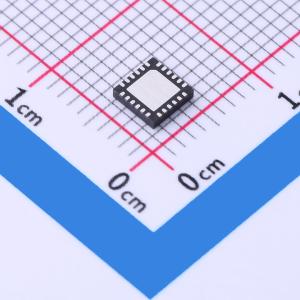

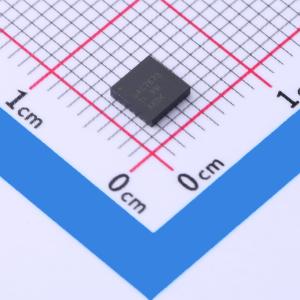

温馨提醒：图片仅供参考，商品以实物为准

DAC7678SRGET

描述: DAC7678 具有 2.5V 内部参考的 12 位、8 通道、超低短时脉冲波形干扰、电压输出、2 线接口 DAC
品牌名称: TI(德州仪器)
商品型号: DAC7678SRGET
商品编号: C2651680
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

DAC7678 是一款低功耗、电压输出、八通道、12 位数字 - 模拟转换器（DAC）。DAC7678 包含一个 2.5V 内部基准源（默认禁用），可提供 5V 的满量程输出电压范围。内部基准源的初始精度为 ±5mV，在 VREFIN/VREFOUT 引脚可提供高达 20mA 的电流。该器件具有单调性，线性度良好，并能将不期望的码间瞬态电压（毛刺）降至最低。 DAC7678 使用通用的 2 线串行接口，该接口与 I²C 兼容，时钟速率最高可达 3.4MHz。多个器件可共享同一总线。 DAC7678 集成了上电复位电路，可确保在向器件写入有效代码之前，DAC 输出上电至零量程或中间量程。这些器件具备掉电功能，可通过串行接口访问，在 5V 电压下，可将器件的电流消耗降至典型值 0.42μA。在 3V 电压下，功耗（包括内部基准源）典型值为 3.56mW，在掉电模式下可降至 0.68μW。低功耗、内部基准源和小尺寸封装使该器件非常适合便携式电池供电设备。DAC7678 可直接替代 DAC5578、DAC6578 和 DAC7578，且功能兼容。所有器件均提供 4x4 QFN - 24 封装和 TSSOP - 16 封装。

商品特性

相对精度：1 LSB 积分非线性
毛刺能量：0.15nV - s
内部基准源：2.5V 基准电压（默认禁用），±5mV 初始精度（最大值），5ppm/℃ 温度漂移（典型值），25ppm/℃ 温度漂移（最大值）
20mA 灌/拉电流能力
上电复位至零量程或中间量程；TSSOP 封装器件复位至零量程；QFN 封装器件复位至零量程或中间量程
超低功耗运行：在 5V 电压下每通道 0.13mA（不包括内部基准源电流）
宽电源电压范围：+2.7V 至 +5.5V
2 线串行接口（与 I²C 兼容）
具备轨到轨操作的片上输出缓冲放大器
温度范围：-40℃ 至 +125℃

应用领域

便携式仪器仪表
闭环伺服控制
过程控制
数据采集系统
可编程衰减
电脑外设

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	8
	接口类型	I2C
	工作电压	2.7V~5.5V

	属性	参数值
	稳定时间	7us
	输出类型	-
	积分非线性	1LSB
	工作温度	-40℃~+125℃
