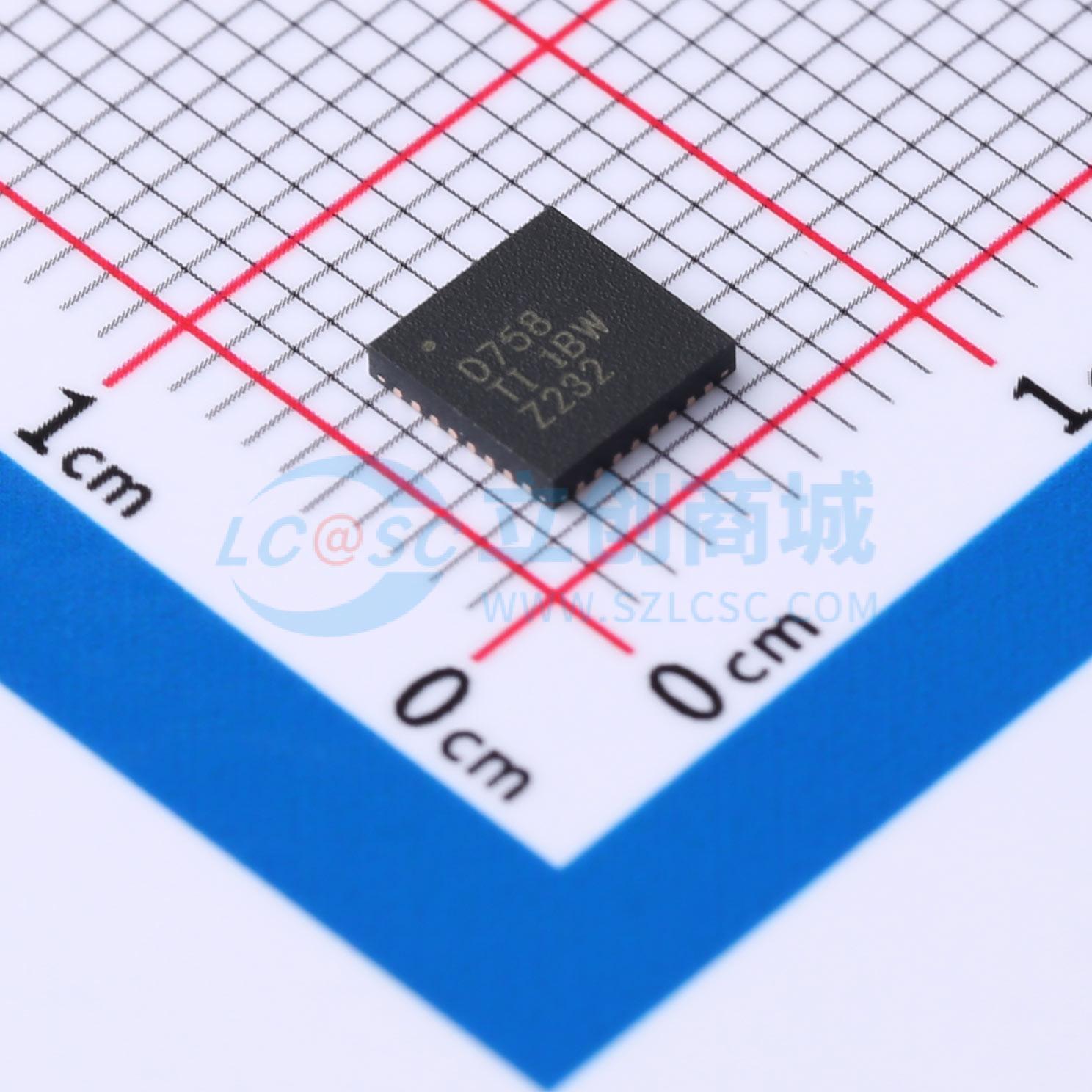

DAC7558IRHBR

DAC7558是一款12位、八通道、电压输出数模转换器（DAC），具有出色的线性度和单调性。其专有架构可最大程度减少不必要的瞬变，如码间干扰和通道间串扰。低功耗的DAC7558采用2.7 V至5.5 V单电源供电。DAC7558输出放大器可驱动2 kΩ、200 pF负载，实现轨到轨输出，建立时间为5 μs；输出范围通过外部电压基准设置。 三线串行接口的时钟速率最高可达50 MHz，兼容SPI、QSPI、Microwire和DSP接口标准。所有DAC的输出可同时或顺序更新。该器件集成了上电复位电路，确保DAC输出在上电时为零伏，并保持该状态，直到对器件进行有效的写操作。器件具备掉电功能，可将器件的电流消耗降至2 μA以下。 小尺寸和低功耗特性使DAC7558非常适合电池供电的便携式应用。在5 V电源下，功耗通常为7.5 mW；在3 V电源下，功耗为3.7 mW；在掉电模式下，功耗降至1 μW。 DAC7558采用32引脚QFN封装，工作温度范围为 -40℃至105℃。

• 2.7 V至5.5 V单电源供电
• 12位线性度和单调性
• 轨到轨电压输出
• 建立时间：5 μs（最大值）
• 超低毛刺能量：0.1 nVs
• 超低串扰：–100 dB
• 低功耗：1.8 mA（最大值）
• 每通道掉电：2 μA（最大值）
• 上电复位至零刻度和中间刻度
• 兼容SPI的串行接口：最高50 MHz
• 同时或顺序更新
• 异步清零
• 二进制和补码功能
• 菊花链操作
• 1.8 V至5.5 V逻辑兼容性
• 规定的温度范围：-40℃至105℃
• 小型5 mm×5 mm、32引脚QFN封装

• 便携式电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
• 工业过程控制
