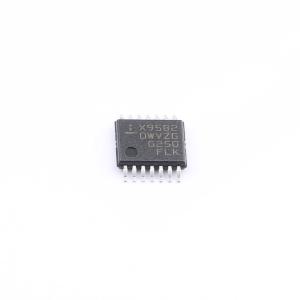

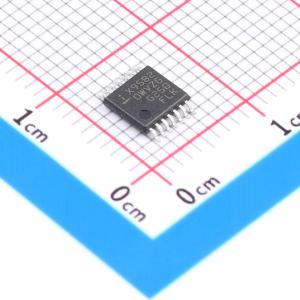

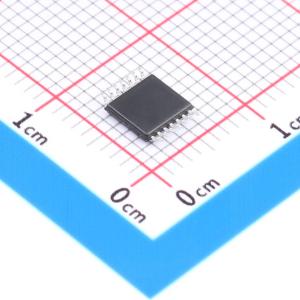

X95820WV14IZ-2.7T1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成两个数字控制电位器 (XDCP) 的单片 CMOS 集成电路。每个电位器有 256 个电阻抽头，分辨率为 0.4%。通过 I2C 接口控制滑动端的位置。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: X95820WV14IZ-2.7T1
商品编号: C2651698
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

X95820在单片CMOS集成电路上集成了两个数控电位器（XDCP）。数控电位器由电阻元件和CMOS开关组合实现。用户可通过I2C总线接口控制抽头的位置。每个电位器都有一个相关的易失性抽头寄存器（WR）和一个非易失性初始值寄存器（IVR），用户可以直接对其进行读写操作。WR的内容控制抽头的位置。上电时，设备会将两个DCP的IVR内容恢复到相应的WR中。 DCP可在包括控制、参数调整和信号处理等多种应用中用作三端电位器或两端可变电阻。

商品特性

单封装内集成两个电位器
256个电阻抽头 - 分辨率0.4%
I2C串行接口 - 三个地址引脚，每条总线最多可连接八个设备
抽头电阻：在3.3V时典型值为70Ω
抽头位置非易失性存储
待机电流最大<5μA
电源电压：2.7V至5.5V
总电阻为50kΩ、10kΩ
高可靠性 - 耐久性：每个寄存器每位可进行150,000次数据更改 - 寄存器数据保留时间：在温度T≤75℃时为50年
14引脚TSSOP封装
提供无铅加退火工艺产品（符合RoHS标准）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字电位器
	阻值	10kΩ
	抽头数	256
	通道数	2
	精度	±20%
	工作电压	2.7V~5.5V

	属性	参数值
	接口类型	I2C
	温度系数	±45ppm/℃
	工作温度	-40℃~+85℃
	阻值变化	线性
	静态电流	5uA
