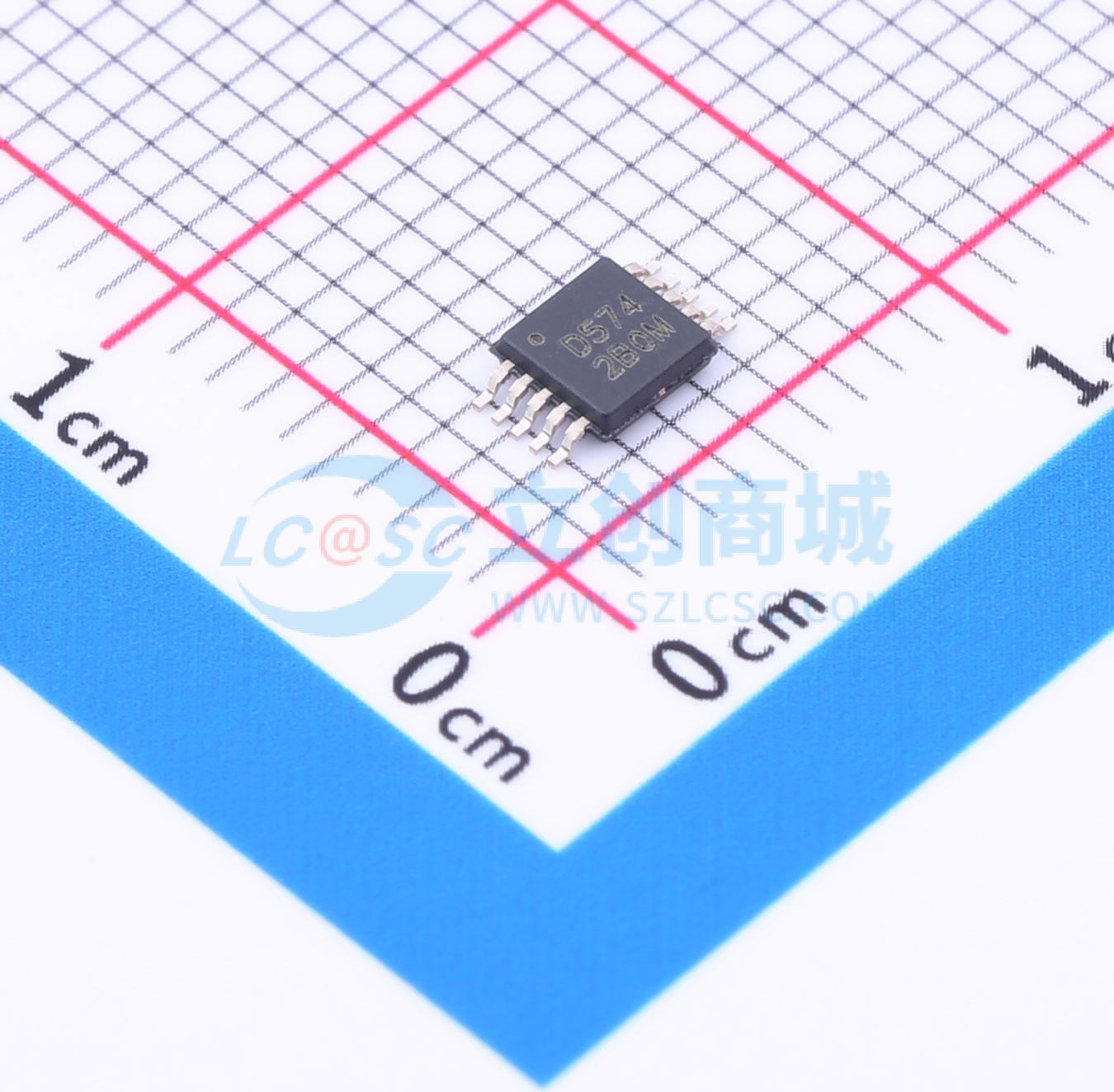

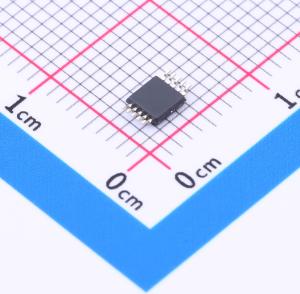

DAC5574IDGSR
四路、8位、低功耗、电压输出、I²C接口数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC5574 采用微型 MSOP 封装且具有 I2C 接口的 8 位四通道 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC5574IDGSR
- 商品编号
- C2651668
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 4 | |
| 接口类型 | I2C | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 6us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.02LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 3.4MHz | |
| 静态电流 | 500uA |
商品概述
DAC5574是一款低功耗、四通道、8位缓冲电压输出DAC。其片上精密输出放大器可实现轨到轨输出摆幅。DAC5574采用与I²C兼容的两线串行接口，支持高速接口模式，最多可支持四个DAC5574的地址，使总线上共有16个通道。 DAC5574使用VDD和GND来设置DAC的输出范围。DAC5574集成了上电复位电路，确保DAC输出在上电时为零伏，并保持该状态，直到对器件进行有效写入操作。DAC5574具备按通道关断电源的功能，可通过内部控制寄存器访问，在5V电压下可将器件的电流消耗降至200nA。 该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在VDD = 5V时，功耗小于3mW，在关断模式下可降至1μW。
商品特性
- 微功耗运行：VDD为3V时电流为500μA
- 快速更新速率：188kSPS
- 按通道关断电源能力
- 上电复位至零
- 2.7V至5.5V模拟电源
- 8位单调性
- 高达3.4Mbps的I²C接口
- 数据传输能力
- 片上输出缓冲放大器，轨到轨运行
- 双缓冲输入寄存器
- 最多支持四个DAC5574的地址
- 最多支持16个通道的同步更新
- 工作温度范围：-40℃至105℃
- 小型10引脚MSOP封装
应用领域
- 过程控制
- 数据采集系统
- 闭环伺服控制
- 电脑外设
- 便携式仪器
