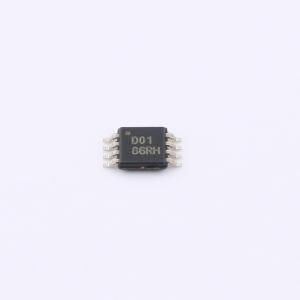

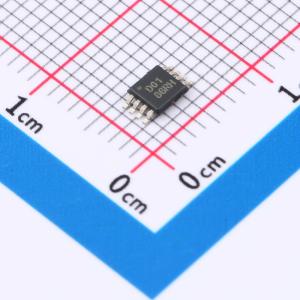

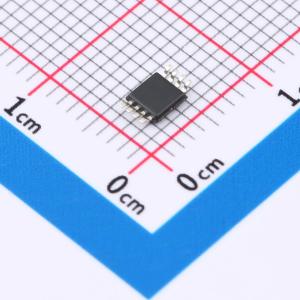

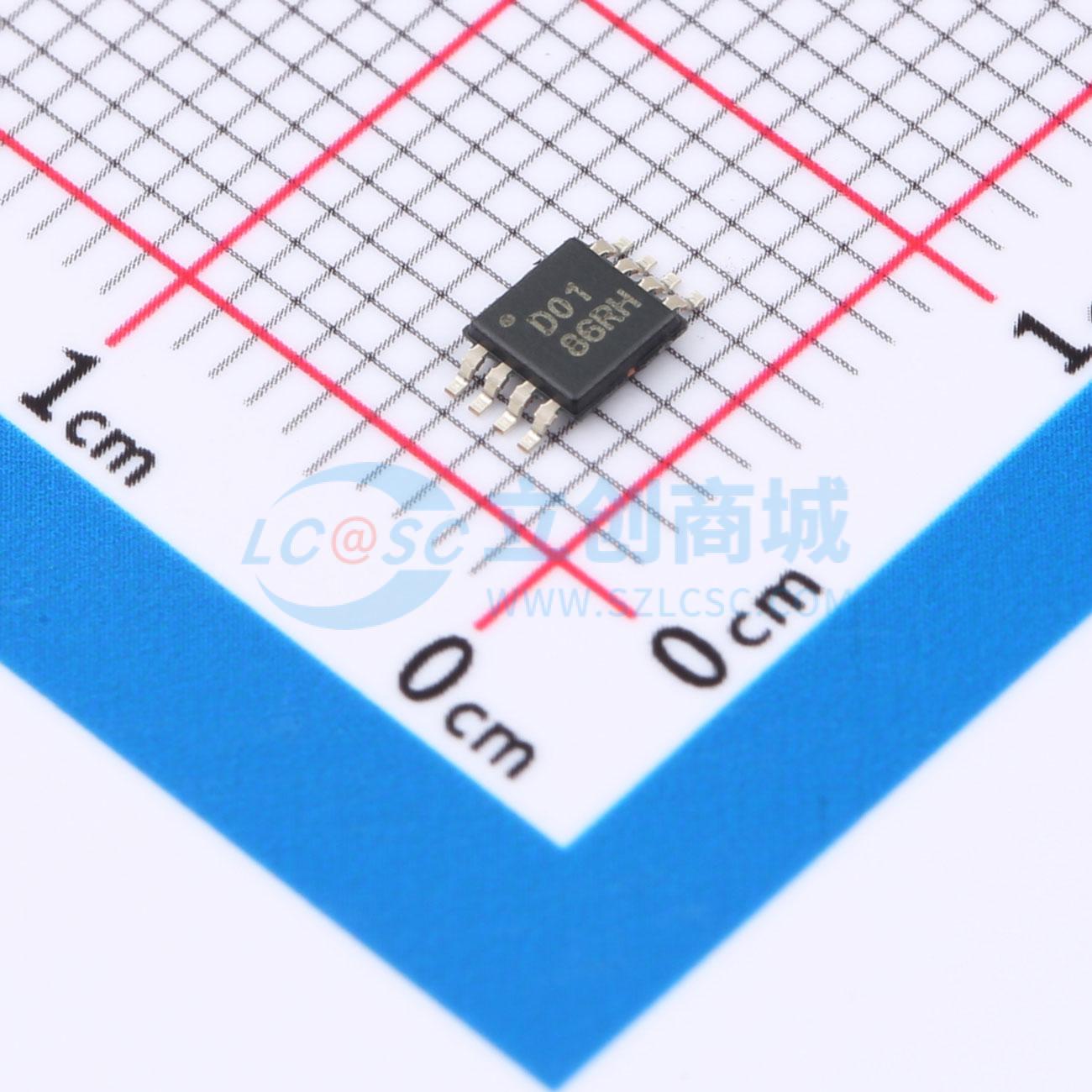

DAC8501E/250实物图
  • DAC8501E/250商品缩略图
  • DAC8501E/250商品缩略图
  • DAC8501E/250商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

DAC8501E/250

低功耗,轨到轨输出,16位串行输入数字到模拟转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
DAC8501 乘法运算、低功耗、轨到轨输出、16 位串行输入数模转换器
品牌名称
TI(德州仪器)
商品型号
DAC8501E/250
商品编号
C2651675
商品封装
VSSOP-8​
包装方式
编带
商品毛重
0.171429克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率16位
通道数1
接口类型SPI
工作电压2.7V~5.5V
稳定时间10us
输出类型电压-缓冲
属性参数值
积分非线性1LSB
工作温度-40℃~+105℃
上电复位内置
基准电压源外置
数据速率30MHz
静态电流250uA

商品概述

DAC8501 是一款低功耗、单通道、16 位缓冲电压输出数模转换器 (DAC),针对乘法运算进行了优化。其片上精密输出放大器可实现轨到轨输出摆幅。DAC8501 使用通用的三线串行接口,时钟速率最高可达 30MHz,兼容标准 SPI、QSPI、Microwire 和数字信号处理器 (DSP) 接口。 DAC8501 需要一个外部参考电压来设置 DAC 的输出范围。DAC8501 集成了上电复位电路,确保 DAC 输出在上电时为 0V,并保持该状态,直到对器件进行有效写入操作。DAC8501 具备掉电功能,可通过串行接口访问,在 5V 电压下可将器件的电流消耗降至 200nA。 该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在 5V 电压下,功耗为 1.2mW,掉电模式下可降至 1μW。 DAC8501 采用 MSOP - 8 封装。

商品特性

  • 微功耗运行:5V 电压下为 250μA
  • 乘法模式带宽:350kHz
  • 上电复位至零
  • 电源:+2.78 至 +5.5V
  • 设计确保单调性
  • 建立时间:10μs 至 ±0.003% FSR
  • 带施密特触发输入的低功耗串行接口
  • 片上输出缓冲放大器,轨到轨运行
  • 同步中断功能
  • MSOP - 8 封装

应用领域

  • 过程控制
  • 数据采集系统
  • 闭环伺服控制
  • 计算机外设
  • 便携式仪器
  • 可编程衰减

优惠活动

购买数量

(250个/圆盘,最小起订量 1 个)
起订量:1 个250个/圆盘

总价金额:

0.00

近期成交1
