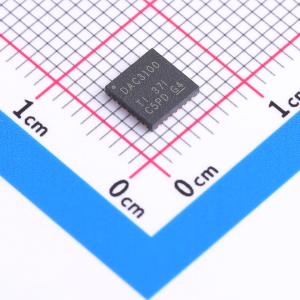

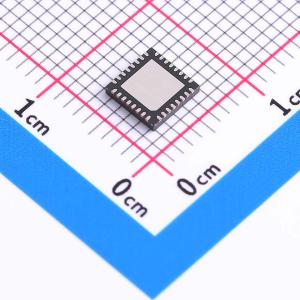

TLV320DAC3100IRHBT

TLV320DAC3100 低功耗立体声音频DAC带音频处理和单声道Class-D扬声器放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV320DAC3100 具有 2.5W 单声道 D 级扬声器放大器、60mW 耳机驱动器和音频处理功能的立体声音频 DAC
品牌名称: TI(德州仪器)
商品型号: TLV320DAC3100IRHBT
商品编号: C2651647
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TLV320DAC3100器件是一款低功耗、高度集成的高性能立体声音频DAC，具备24位立体声播放和数字音频处理模块。该器件集成了耳机驱动器和扬声器驱动器。单声道扬声器驱动器可驱动低至4 Ω的负载。TLV320DAC3100器件拥有一套用于数字音频处理的内置处理模块。数字音频数据格式可编程，可在主模式、从模式、DSP模式和TDM模式下与常用音频标准协议（I²S、左/右对齐）配合使用。可编程数字信号处理模块可支持低音增强、高音调节或均衡功能。片上PLL为数字信号处理模块提供所需的高速时钟。音量电平可通过引脚控制或寄存器控制。音频功能通过I²C串行总线进行控制。 TLV320DAC3100器件具备可编程数字正弦波发生器，采用32引脚VQFN封装。

商品特性

信噪比达95 dB的立体声音频DAC
支持8 kHz至192 kHz的采样率
单声道D类BTL扬声器驱动器（4 Ω负载时为2.5 W，8 Ω负载时为1.6 W）
两个带混音和输出电平控制的单端输入
提供立体声耳机/线路输出和单声道D类扬声器输出
麦克风偏置
耳机检测
25个内置数字音频处理模块（PRB_P1 – PRB_P25），提供双二阶和FIR滤波器、DRC和3D结构
数字混音能力
数字播放音量控制设置支持引脚控制或寄存器控制
用于提示音和按键音的数字正弦波发生器（PRB_P25）
可编程PLL，实现灵活的时钟生成
I2S、左对齐、右对齐、DSP和TDM音频接口
带寄存器自动递增功能的I2C控制
全功率关断控制
电源：
- 模拟：2.7 V–3.6 V
- 数字内核：1.65 V–1.95 V
- 数字I/O：1.1 V–3.6 V
- D类：2.7 V–5.5 V（SPKVDD ≥ AVDD）
5 mm x 5 mm 32引脚VQFN封装

应用领域

便携式音频设备
移动互联网设备
电子书

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	2.5W×1@4Ω；1.6W×1@8Ω
	工作电压	2.7V~5.5V
	总谐波失真+噪声(THD+N)	-

	属性	参数值
	静态电流(Iq)	-
	工作温度	-40℃~+85℃
	信噪比	95dB
	输入类型	单端
	电源纹波抑制比(PSRR)	-62dB
	输入通道数	2个单端输入
