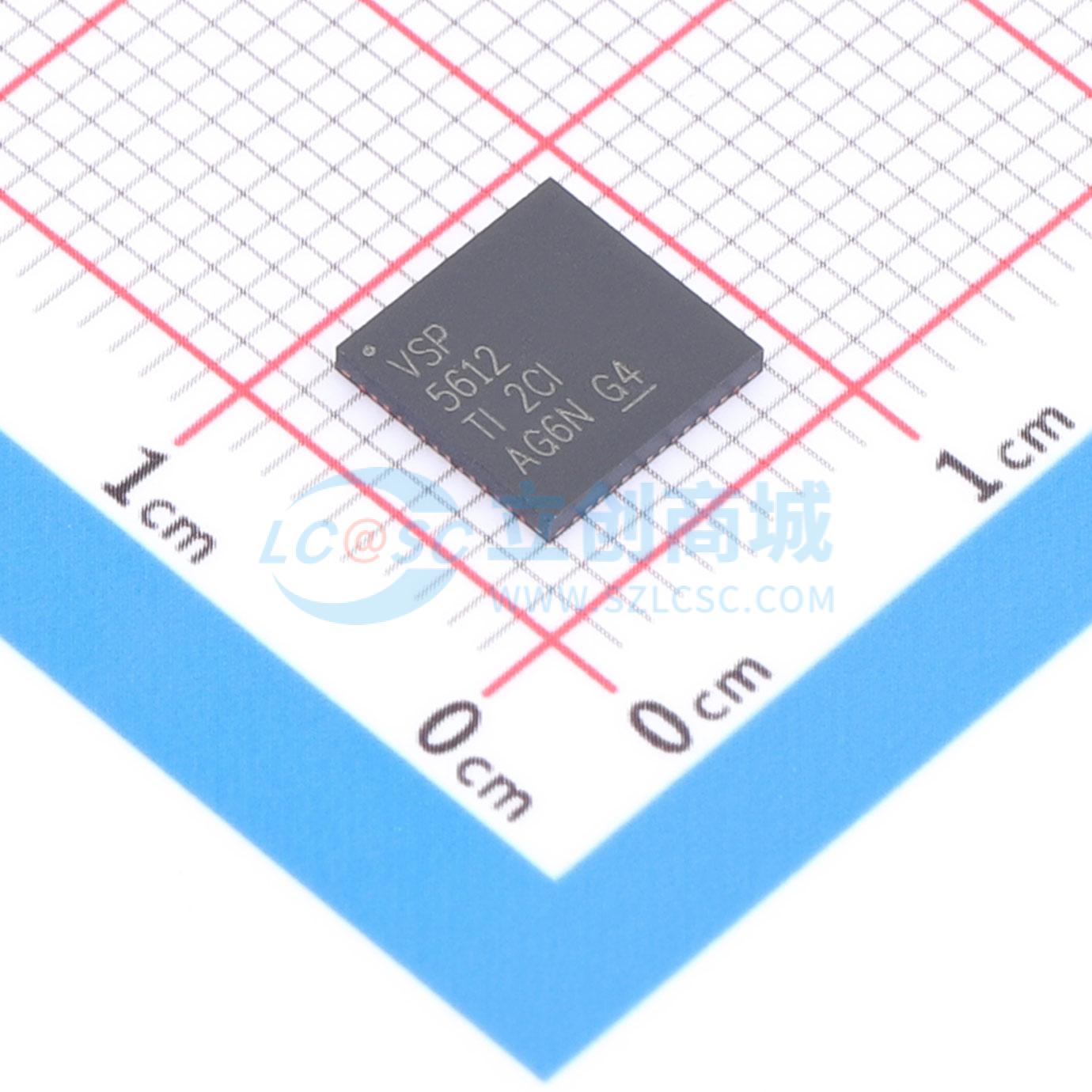

VSP5612RSHR
VSP5612 16bit 4通道CCD/CMOS传感器模拟前端
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速、高性能16位模数转换器(ADC)，具有四个独立的采样电路通道，用于多路输出CCD/CMOS传感器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- VSP5612RSHR
- 商品编号
- C2651599
- 商品封装

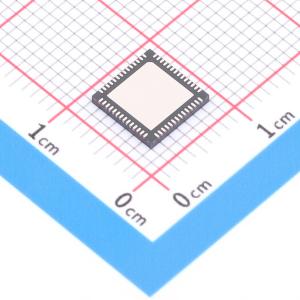

- VQFN-56(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 16位 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 72dB | |
| 工作温度 | 0℃~+85℃ |
商品概述
VSP5610/11/12为高速、高性能16位模数转换器(ADC)，具有四个独立的采样电路通道，用于多路输出充电耦合设备(CCD)及互补金属氧化物半导体(CMOS)系列传感器。传感器的像素数据由采样/保持(SH)或相关双采样(CDS)电路采样，然后由ADC转化为数字数据。数据输出在低电压差动信号(LVDS)或CMOS模式下可选。
模拟增益：3/64-V/V步骤中为0.5V/V至3.5V/V 数字增益：1/256-V/V步骤中为1V/V至2V/V
VSP5610/11/12包括一个可编程增益，支持亮度引起的像素级反射。集成数模转换器(DAC)可用于调节模拟输入信号的偏移级别。此外，定时发生器(TG)和一些控制传感器运行的器件集成。
VSP5610/11/12使用1.65V至1.95V用于内核电压，3.0V至3.6V用于I/O。内核电压由内置低压降稳压器(LDO)提供。
定时发生器： 快速传输时钟：八个信号 慢速传输时钟：六个信号
定时调节分辨率： tMCLK/48 • 输入钳位/输入参考级别内部/外部（可选） • 参考DAC: 0.5V、1.1V、1.5V、2V • SPI：三线串行GPIO：四端口
商品特性
- 四通道CCD/CMOS信号：2通道、4通道或4通道（可选）
- 电源：仅限3.3V（典型值）（内置LDO，3.3V至1.8V）
- 最大转换速率：
- VSP5610: 35 MSPS
- VSP5611: 50 MSPS
- VSP5612: 70 MSPS
应用领域
- 复印机
- 传真机
- 扫描仪
