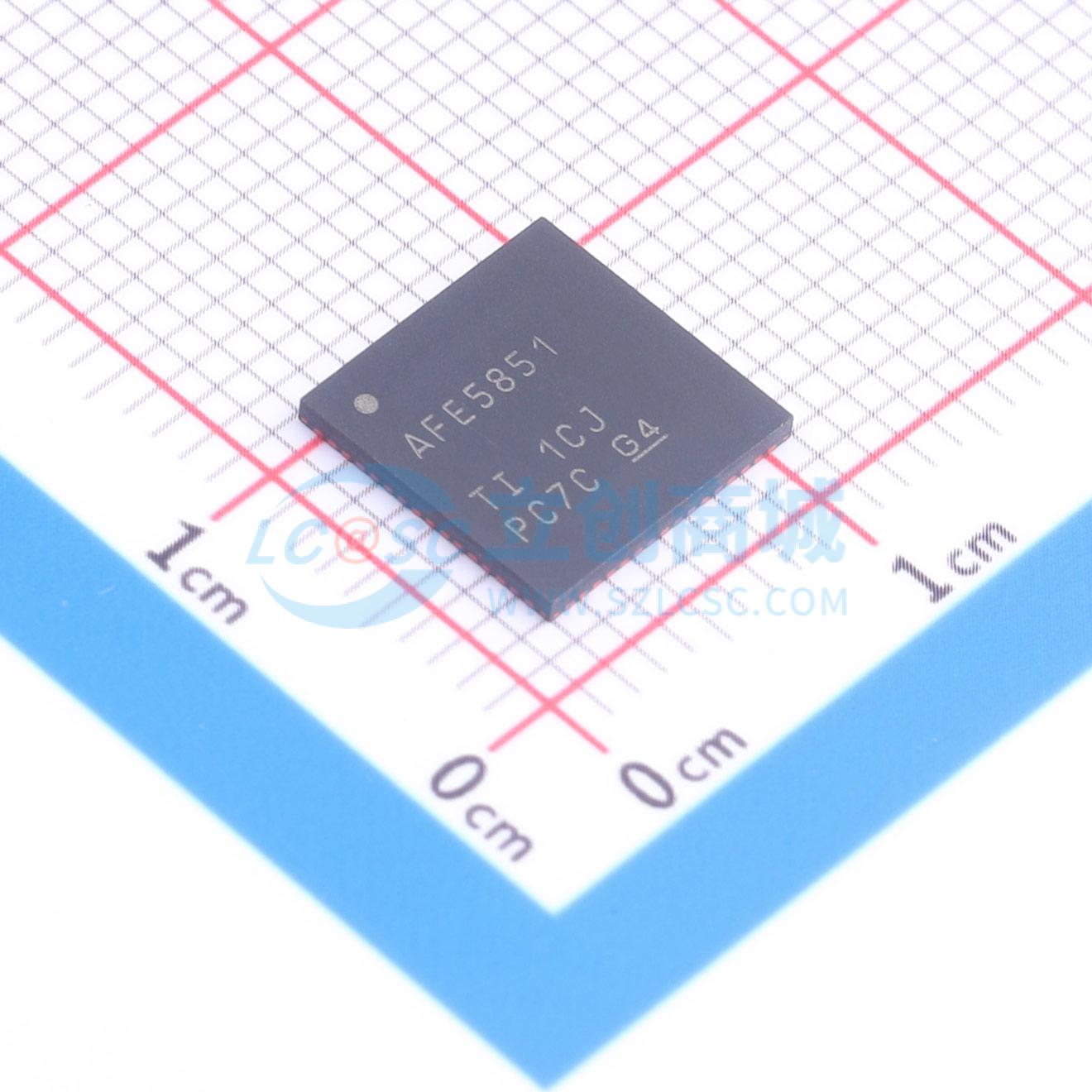

AFE5851IRGCT
AFE5851 16通道可变增益放大器和八通道高速ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AFE5851 是一款模拟前端，包含16个可变增益放大器(VGA)和一个八通道高速ADC。每个单端输入缓冲器接受高达1Vpp的最大输入摆幅，增益范围为-5dB到31dB，分辨率为0.125dB。每个VGA后面有一个12位65MSPS的ADC。
- 品牌名称
- TI(德州仪器)
- 商品型号
- AFE5851IRGCT
- 商品编号
- C2651579
- 商品封装
- VQFN-64(9x9)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 12位 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
AFE5851是一款模拟前端，适用于对功耗和集成度要求极高的应用场景。该器件包含16个可变增益放大器（VGA），其后连接一个八通道高速（最高65 MSPS）模数转换器（ADC）。 16个单端输入均经过缓冲处理，最大输入摆幅可达1VPP，每个输入后接一个增益范围为 -5dB至31dB的VGA。VGA增益采用数字控制，增益随时间变化的曲线可存储在器件内部集成的存储器中，通过串行接口进行操作。 每个通道的VGA和ADC之间还集成了一个可选的钳位和抗混叠低通滤波器（在7.5、10或14MHz处有3dB衰减）。VGA/抗混叠滤波器的输出为差分信号（限制在2 VPP），驱动板载12位65MSPS的ADC，该ADC由两个VGA共享，以优化功耗。每个VGA输出在交替的时钟周期进行采样，使有效采样频率为输入时钟速率的一半。若选择较低的采样速率，ADC也会相应降低功耗。 ADC输出采用LVDS流进行串行化，进一步降低了功耗和电路板面积。AFE5851采用64引脚QFN封装（9x9mm²），适用于整个工业温度范围（-40℃至85℃）。
商品特性
- 16个可变增益放大器（VGA）
- 16个单端缓冲输入，最大摆幅1VPP
- VCA输入噪声5.5nV/√Hz（31dB增益）
- 可变增益 -5dB至31dB，步长0.125dB
- 数字增益控制
- 三阶抗混叠滤波器，截止频率可编程（7.5、10和14MHz）
- 钳位模数转换器（ADC） – 八通道12位，65 MSPS，每个输入通道最高32.5 MSPS
- 每个ADC交替采样2个VGA输出
- 支持内部和外部参考
- 参考无需外部去耦
- 串行LVDS输出
- 1.8V和3.3V电源
- 32.5 MSPS时每通道总功耗39 mW
- 64-QFN封装（9mm×9mm）
应用领域
- 成像：超声、正电子发射断层扫描（PET）
