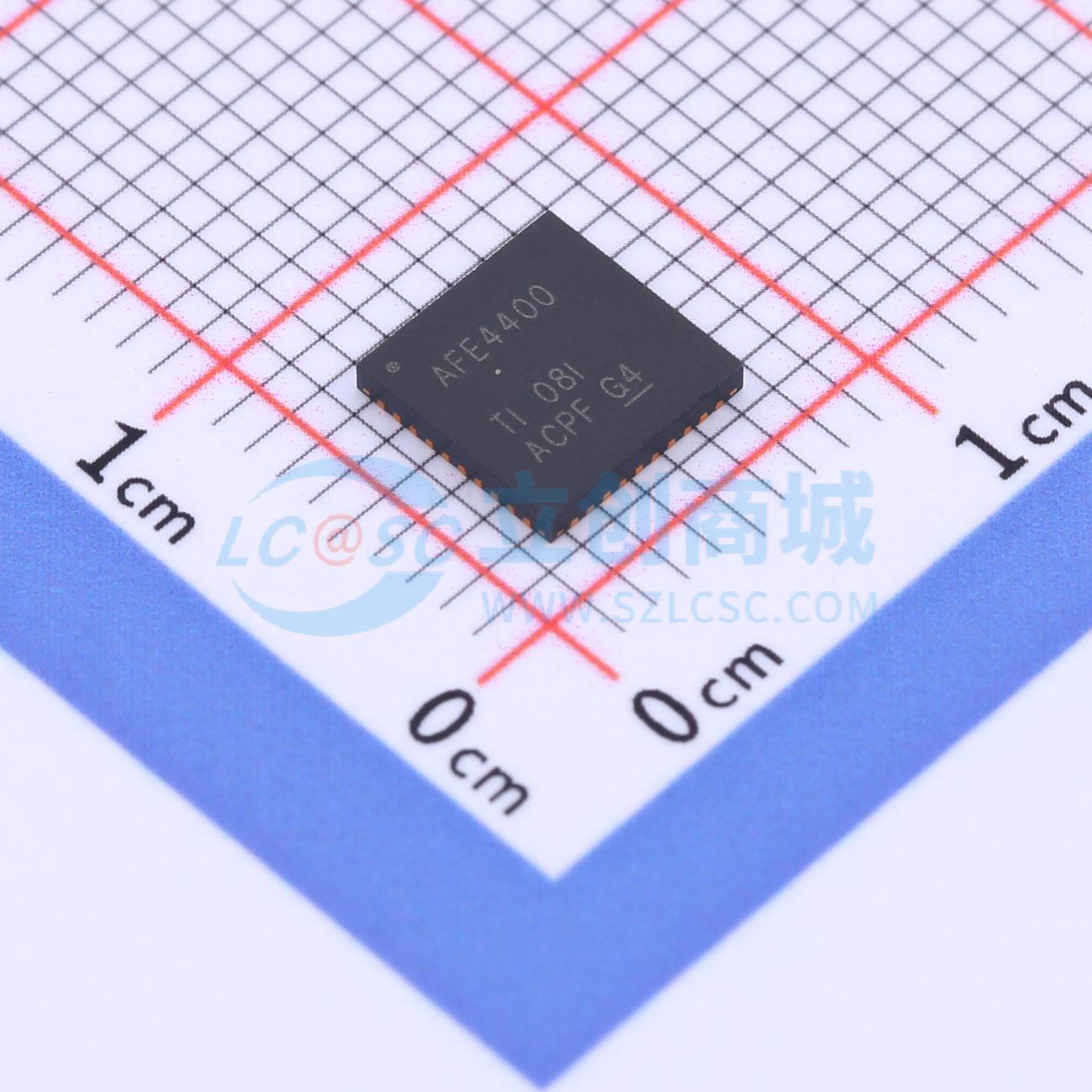

AFE4400RHAT

AFE4400集成模拟前端

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AFE4400是一款适合脉冲血氧仪应用的完全集成模拟前端(AFE)。此器件包含一个具有集成模数转换器(ADC)的低噪声接收器通道、一个LED发射部件和针对传感器以及LED故障检测的诊断功能。
品牌名称: TI(德州仪器)
商品型号: AFE4400RHAT
商品编号: C2651560
商品封装: VQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 1.26克(g)

商品参数

商品概述

AFE4400 是一款适合于脉冲血氧仪应用的完全集成模拟前端(AFE)。包含一个具有集成模数转换器(ADC) 的低噪声接收器通道、一个LED 发射部件和针对传感器以及LED 故障检测的诊断功能。是一款可配置定时控制器，灵活性使用户能够完全控制器件定时特性。集成了一个由外部晶振供频的振荡器，以简化计时要求并提供一个低抖动时钟。使用一个SPI 接口与外部微控制器或主机处理器通信。是一个单体、紧凑型VQFN - 40 封装(6mm x 6mm) 内的完整AFE 解决方案，额定工作温度范围为 0°C 至 70°C。

商品特性

完全集成模拟前端，用于脉冲血氧仪应用范围：灵活的脉冲排序和定时控制
集成发光二极管(LED) 驱动器（H 桥、推挽）
动态范围：95dB
LED 电流：可编程至具有8 位电流分辨率的50mA 电流
低功耗：100μA + 平均LED 电流
可编程LED 接通时间
独立的LED2 和LED1 电流基准
13 个无噪声位
低功率：在使用3.3V 电源供电时小于 670μA
集成数字环境估算和删减
灵活的接收采样时间
具有可编程LED 设置的灵活转阻放大器
光电二极管和LED 开路与短路检测线缆接通和断开检测
Rx = 2.0V 至3.6V，Tx = 3.0V 至5.25V
封装：紧凑型超薄四方扁平无引线(VQFN)-40(6mm×6mm)
额定温度范围： 0°C 至 70°C

应用领域

低成本医疗脉冲血氧仪应用
光学心率监视器(HRM)
工业光测量应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率	22位
	工作电压	2V~3.6V
	信噪比	95dB
	工作温度	0℃~+70℃

	属性	参数值
	数据速率	5000Hz
	时钟频率(fc)	4MHz；8MHz
	采样率	20000Hz
	基准电压值	0.75V
	接口类型	SPI
