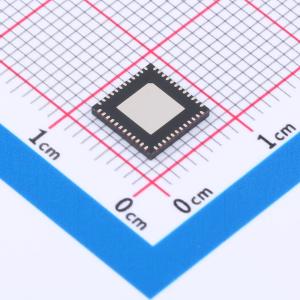

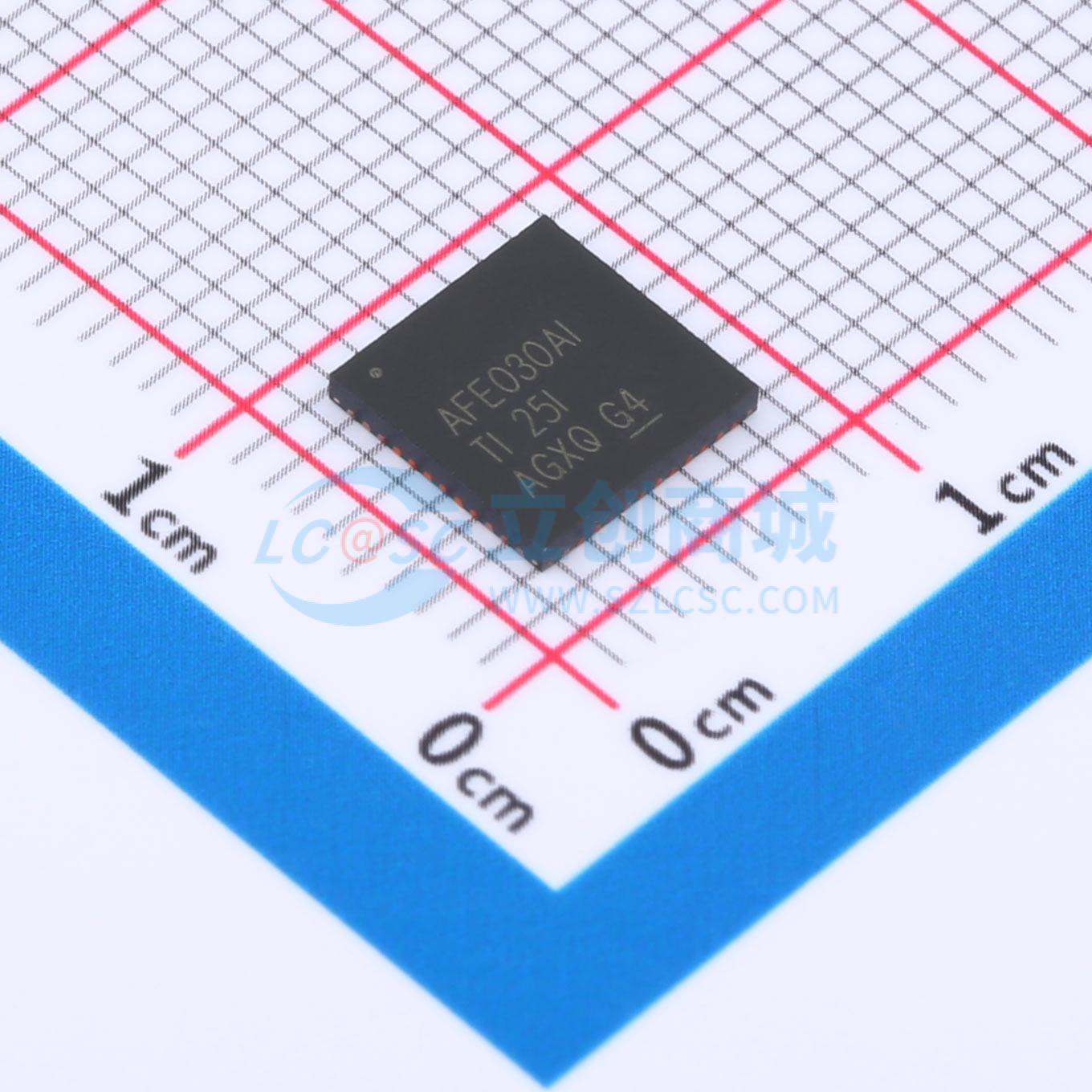

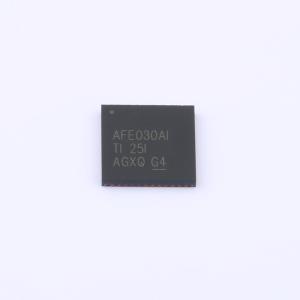

温馨提醒：图片仅供参考，商品以实物为准
AFE030AIRGZR
AFE030电力线通信模拟前端
- 描述
- AFE030是一款低成本、集成式电力线通信（PLC)模拟前端(AFE)器件，能够在数字信号处理器(DSP)或微控制器的控制下，以容性或变压器耦合方式连接至电力线。
- 品牌名称
- TI(德州仪器)
- 商品型号
- AFE030AIRGZR
- 商品编号
- C2651562
- 商品封装
- VQFN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 增益漂移 | 6ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 7V~26V | |
| 工作温度 | -40℃~+125℃ |
商品概述
AFE030 是一款低成本、集成式电力线通信(PLC) 模拟前端(AFE) 器件，能够在数字信号处理器(DSP) 或微控制器的控制下，以容性或变压器耦合方式连接至电力线。该器件非常适合于驱动需要为无功负载提供高达1A 电流的低阻抗线路。该集成式接收器能够检测低至20μV_RMS 的信号，并且支持各种增益选项以适应不同的输入信号条件。此单片集成电路可为要求严苛的电力线通信应用提供高可靠性。 AFE030 发射功率放大器可由7V 至26V 电压范围的单电源供电。在最大输出电流情况下，宽输出摆幅可通过标称15V 的电源提供12V_PP (I_OUT=1A) 能力。该模拟和数字信号处理电路由3.3V 单电源供电。 AFE030在过热和短路情况下收到内部保护。它还提供一个可调节电流限值。提供一个中断输出用于标示电流限值和热界限。还有一个关断引脚，此引脚用于快速将此器件置于最低功率的状态下。通过此四线制串行外设接口，或者SPI，每一个功能块可以开启或者关闭以优化功率耗散。 AFE030采用耐热增强型，表面贴装PowerPAD封装方式(QFN - 48)。额定工作拓展工业结温范围为–40°C 至 +125°C。
商品特性
- 具有热保护和过流保护的集成式电力线驱动器
- 符合EN50065 - 1 标准
- 与AFE031 之间具有引脚兼容性
- 大输出摆幅：1A 电流时为13V_PP（电源电压为15V）
- 低功耗：15mW（接收模式）
- 可编程Tx 和Rx 滤波器
- 支持EN50065 CENELEC 频带A、B、C、D
- 支持OFDM，FSK，和S - FSK
- 支持IEC61334
- 接收灵敏度：20μV_RMS，典型值
- 可编程Tx/Rx 增益控制
- 四线串行外设接口
- 两个集成式过零检测器
- 双线收发器缓冲器
- 封装方式：48 引脚四方扁平无引线(QFN)PowerPAD
- 扩展结温范围：-40°C 至 +125°C
应用领域
- 电子仪表
- 照明
- 太阳能试验线路
