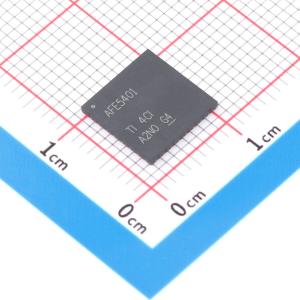

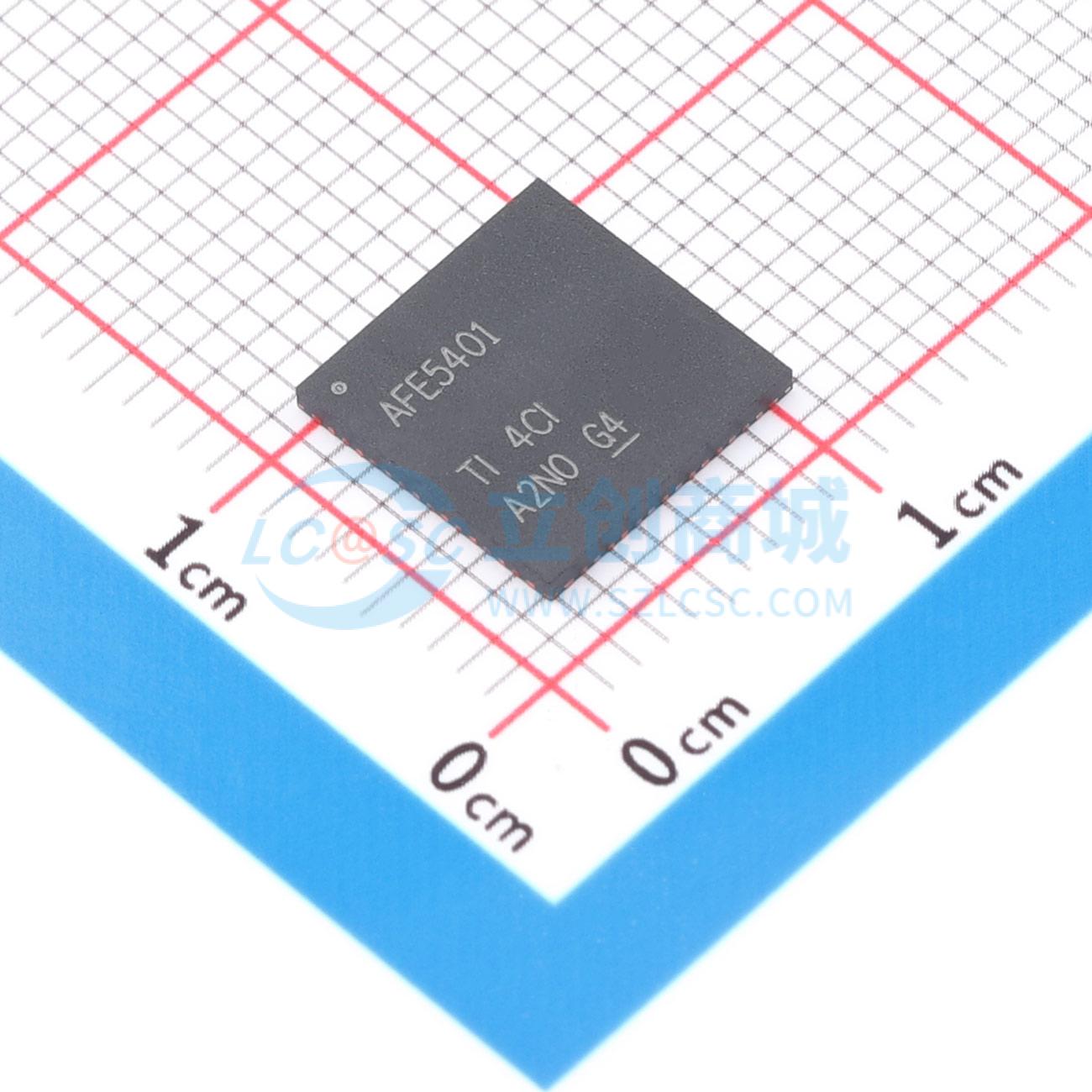

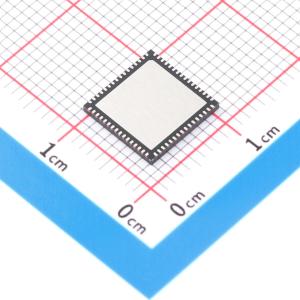

AFE5401TRGCTQ1

AFE5401-Q1 是一款模拟前端(AFE)，主要面向注重集成度的应用。此器件包括四个通道，其中每个通道由一个低噪声放大器(LNA)，一个可编程均衡器(EQ)，一个可编程增益放大器(PGA)，和一个抗混叠滤波器，以及后面的高速，12 位模数转换器(ADC) 组成，每通道速度25MSPS。 四个差分输入对中的每一个由LNA 放大，之后是一个可调增益范围在0dB 至30dB 之间的PGA。对于每条通道，在PGA 和ADC 之间还集成了一个抗混叠、低通滤波器(LPF)。 每个LNA，PGA 和抗混叠滤波器输出为差分输出（被限制在 2VPP ）。抗混叠滤波器驱动片上，12位，25MSPS ADC。四个ADC 输出在一条12 位，并行，CMOS 输出总线上复用。 此器件采用9mm x 9mm VQFN-64 封装，并且在 -40°C 至 +105°C 的温度范围内额定运行。

• 符合汽车应用标准
• 具有符合AEC-Q100 的下列结果：
  • 器件温度1 级： -40°C 至 125°C 的环境运行温度范围
  • 器件人体模型(HBM) 静电放电(ESD) 分类等级2
  • 器件组件充电模式(CDM) ESD 分类等级C4B
• 集成模拟前端包括：
  • 四路LNA、均衡器、PGA、抗混叠滤波器和ADC
• 30dB PGA 增益时的输入相关噪声：
  • 对于15dB LNA 增益为2.9nV/√Hz
  • HIGH_POW_LNA 模式下，对于18dB LNA 增益为2.0nV/√Hz
• 通道上的同时采样
• 可编程LNA 增益：12dB，15dB，16.5dB 和18dB
• 可编程均衡器模式
• 内置诊断模式
• 温度传感器
• 可编程增益放大器(PGA)：
  • 0dB 至30dB（步长3dB）
• 可编程、三阶、抗混叠滤波器：
  • 7MHz，8MHz，10.5MHz 和12MHz
• 模数转换器(ADC)：
  • 四通道，每通道12 位，25 每秒百万次采样(MSPS)
  • 无需为基准提供外部去耦合
• 并行CMOS 输出
• 每通道速率为25MSPS 时，每通道总内核功率为64mW
• 电源：1.8V 和3.3V
• 封装：9mm x 9mm 超薄四方扁平无引线(VQFN)-64

• 汽车雷达数据采集
• SONAR
