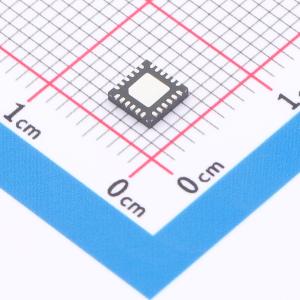

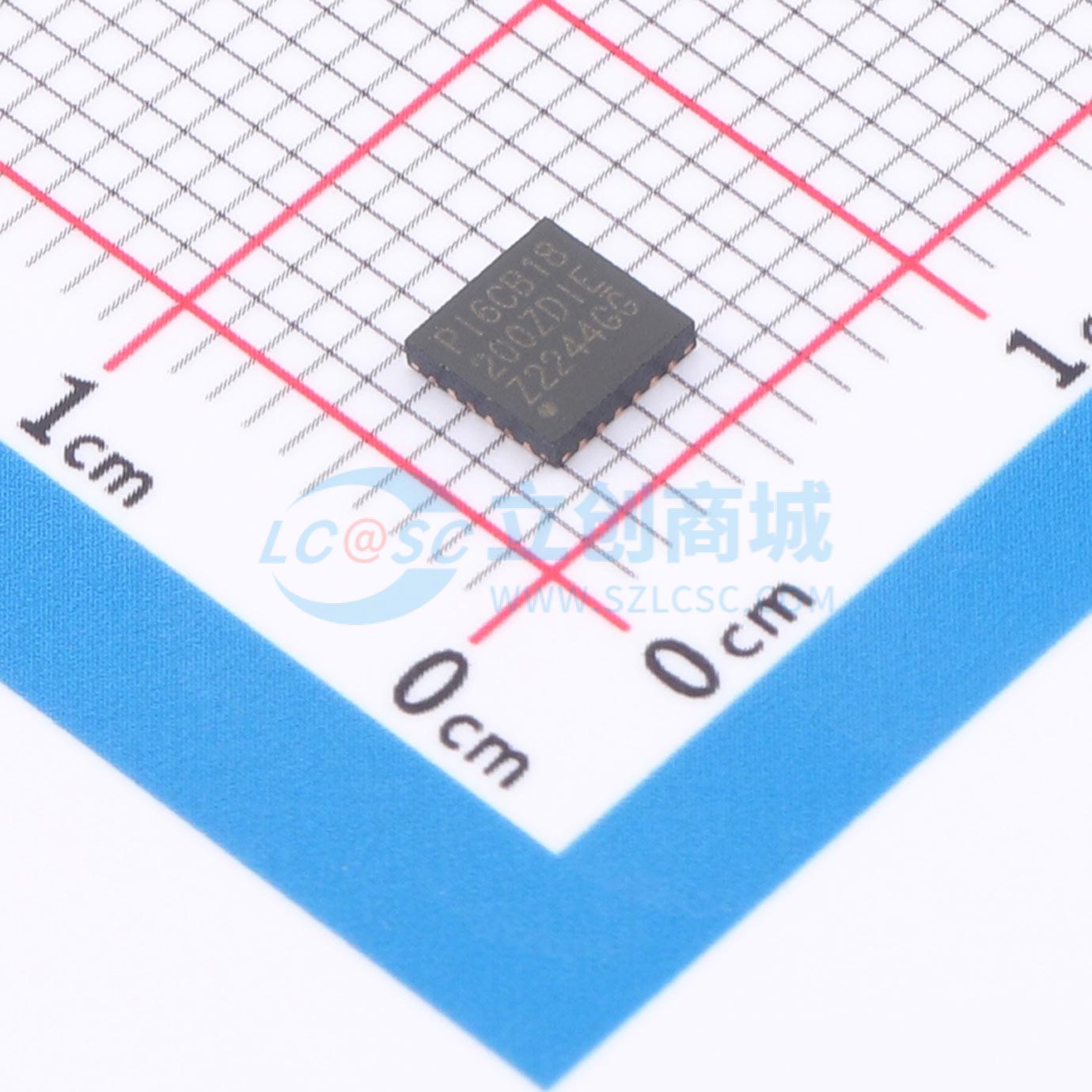

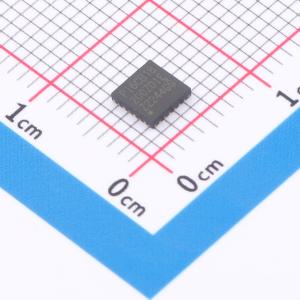

温馨提醒：图片仅供参考，商品以实物为准

PI6CB18200ZDIEX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一个2输出的超低功耗PCIe Gen1/Gen2/Gen3/Gen4时钟缓冲器。它采用一个参考输入，扇出两个100MHz低功耗差分HCSL输出。每个输出都有独立的OE引脚，便于电源管理。它采用专有PLL设计，可实现满足PCIe Gen1/Gen2/Gen3/Gen4要求的超低抖动。除了支持PCIe 100MHz外，该设备还通过SMBus支持50MHz或125MHz的以太网应用。它通过跳线引脚或SMBUS提供各种选项，如不同的压摆率和幅度，以便用户可以轻松配置设备，为其各自的电路板获得最佳性能。
品牌名称: DIODES(美台)
商品型号: PI6CB18200ZDIEX
商品编号: C2651313
商品封装: TQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DIODES PI6CB18200是一款双输出的超低功耗PCIe Gen1/Gen2/Gen3/Gen4时钟缓冲器。它接收一个参考输入，扇出两个100MHz的低功耗差分HCSL输出。每个输出都有独立的OE引脚，便于进行电源管理。该器件采用Diodes专有的PLL设计，实现了满足PCIe Gen1/Gen2/Gen3/Gen4要求的超低抖动。除支持PCIe 100MHz外，该器件还可通过SMBus支持50MHz或125MHz的以太网应用。它通过跳线引脚或SMBus提供不同压摆率和幅度等多种选项，方便用户轻松配置器件，为其各自的电路板实现优化性能。

商品特性

1.8V电源电压
HCSL输入：100MHz，也可通过SMBus支持50MHz或125MHz
两个差分低功耗HCSL输出
独立输出使能
每个输出的压摆率和输出幅度可编程
差分输出在PLL锁定前被阻断
可通过跳线引脚或SMBus进行配置
3.3V耐压SMBus接口
支持超低抖动输出
- 差分周期抖动<50ps
- 差分输出间偏斜<50ps
- 符合PCIe Gen1/Gen2/Gen3/Gen4标准
完全无铅且完全符合RoHS标准
无卤素和锑，为“绿色”器件

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	125MHz

	属性	参数值
	工作电压	1.7V~1.9V
	工作温度	-40℃~+85℃
