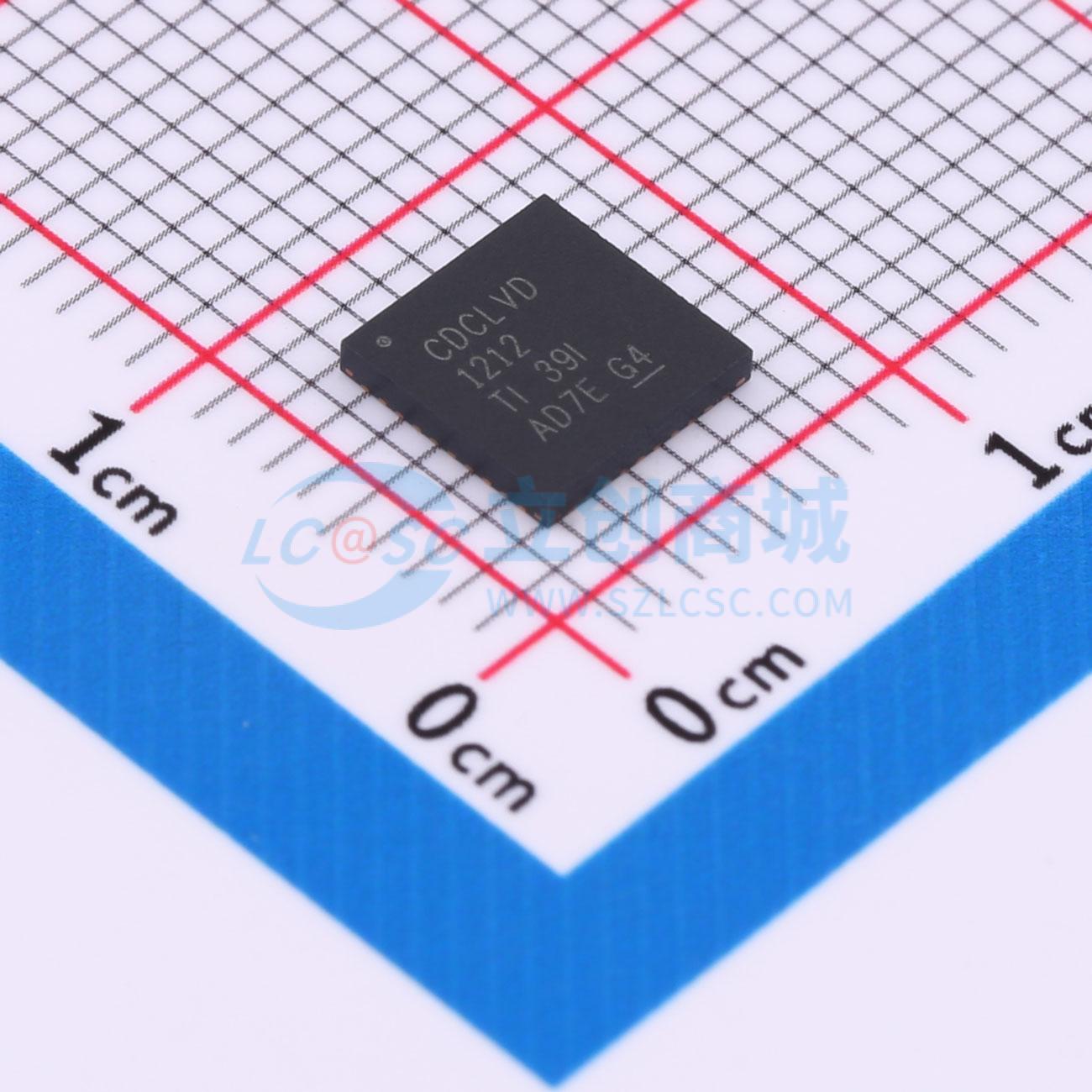

CDCLVD1212RHAR实物图
  • CDCLVD1212RHAR商品缩略图
  • CDCLVD1212RHAR商品缩略图
  • CDCLVD1212RHAR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CDCLVD1212RHAR

2:12低附加抖动LVDS缓冲器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
CDCLVD1212 低抖动 2 路输入可选 1:12 通用至 LVDS 缓冲器
品牌名称
TI(德州仪器)
商品型号
CDCLVD1212RHAR
商品编号
C2651302
商品封装
VQFN-40-EP(6x6)​
包装方式
编带
商品毛重
0.247克(g)

商品参数

属性参数值
商品目录时钟缓冲器/驱动器/分配器
最大输出频率800MHz
属性参数值
工作电压2.375V~2.625V
工作温度-40℃~+85℃

商品概述

CDCLVD1212时钟缓冲器可将两个可选时钟输入(IN0和IN1)之一分配到12对差分LVDS时钟输出(OUT0至OUT11),实现时钟分配的最小偏斜。CDCLVD1212可将两个时钟源接入输入多路复用器。输入可以是LVDS、LVPECL或LVCMOS。 CDCLVD1212专为驱动50Ω传输线而设计。若以单端模式驱动输入,必须将适当的偏置电压VAC_REF施加到未使用的负输入引脚。 IN_SEL引脚用于选择路由到输出的输入。若该引脚悬空,则会禁用输出(静态)。该器件支持故障安全功能。器件内置输入迟滞功能,可防止在无输入信号时输出随机振荡。 该器件在2.5V电源环境下工作,工作温度范围为-40℃至85℃(环境温度)。CDCLVD1212采用小型40引脚、6mm×6mm VQFN封装。

商品特性

  • 2:12差分缓冲器
  • 低附加抖动:在10kHz至20MHz范围内<300 fs RMS
  • 低输出偏斜:35 ps(最大)
  • 通用输入,可接受LVDS、LVPECL和LVCMOS
  • 通过控制引脚选择时钟输入
  • 12路LVDS输出,符合ANSI EIA/TIA - 644A标准
  • 时钟频率:高达800 MHz
  • 器件电源:2.375 V至2.625 V
  • 提供LVDS参考电压VAC,REF,用于电容耦合输入
  • 工业温度范围:-40℃至85℃
  • 采用6mm×6mm、40引脚VQFN(RHA)封装
  • ESD保护超过3 kV HBM、1 kV CDM

应用领域

  • 电信和网络
  • 医学成像
  • 测试和测量设备
  • 无线通信
  • 通用时钟
