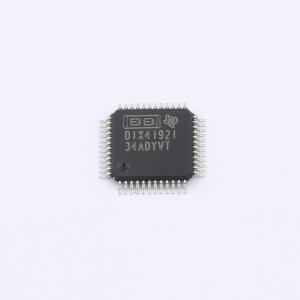

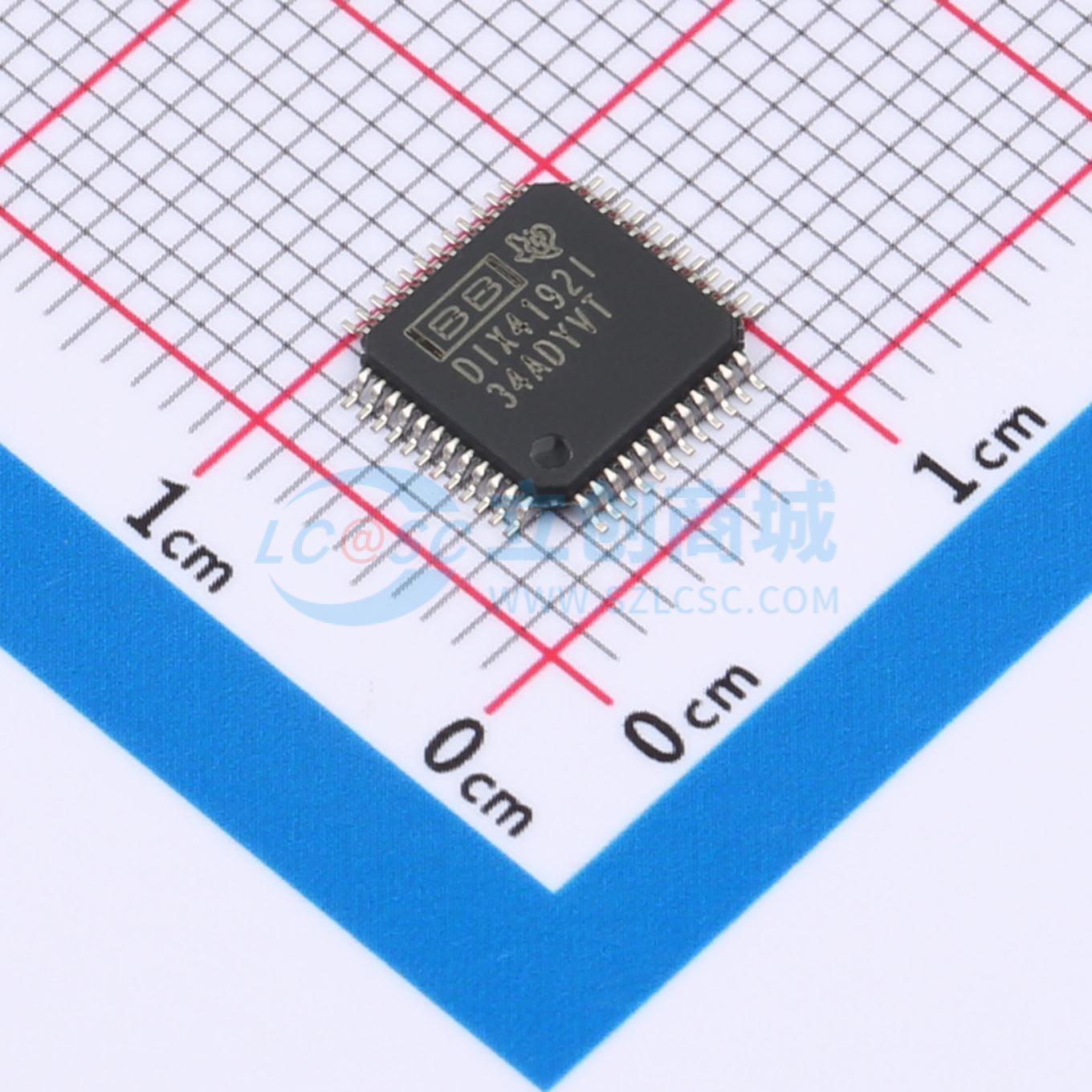

DIX4192IPFBR

DIX4192 器件是一款高度集成的CMOS 器件，适用于专业和广播数字音频系统。DIX4192 将数字音频接口接收器(DIR) 和发送器(DIT)、两个音频串行端口以及用于功能块数据和时钟互连的灵活分布逻辑完美结合。 DIR 和DIT 兼容AES3、S/PDIF、IEC 60958 和EIAJCP - 1201 接口标准。音频串行端口和DIT 能够以高达216kHz 的采样率运行。DIR 锁定范围包括介于20kHz到216kHz 之间的采样率。 DIX4192 器件通过四线串行外设接口(SPI) 端口或双线I²C 总线接口存取的片上控制寄存器和数据缓冲器进行配置。通过状态寄存器，可以访问来自不同功能块的各种标记和错误位。该器件提供了开漏中断输出引脚，该引脚通过控制寄存器设置由灵活的中断报告和屏蔽选项提供支持。该器件还提供了主复位输入引脚，以供通过主机处理器或监测功能进行初始化。 DIX4192 器件不仅需要一个3.3V 电源来为部分DIR、DIT 以及线路驱动器和接收器功能供电，还需要一个1.8V内核逻辑电源。单独的逻辑I/O 电源支持在1.65V 到3.6V 范围内运行，且兼容通常位于数字信号处理器和可编程逻辑器件上的低电压逻辑接口。 DIX4192 器件采用无铅的TQFP - 48 封装。

• 数字音频接口发送器(DIT) 最高支持216kHz 的采样率，包含差分线路驱动器和CMOS 缓冲输出
• 数字音频接口接收器(DIR) 锁相环(PLL) 锁定范围包括介于20kHz 到216kHz 之间的采样率
• 四个差分输入线路接收器和一个输入多路复用器
• 旁路多路复用器将线路驱动器输出路由至线路驱动器和缓冲区输出
• 自动检测非PCM 音频流（DTS CD/LD 和IEC 61937 格式）
• 音频CD Q 通道子代码解码和数据缓冲
• 低抖动恢复时钟输出
• 用户可选的串行主机接口：SPI 或I²C 的16 位调光控制
• 提供片上寄存器和数据缓冲区的访问权限，标记条件和错误条件的状态寄存器和中断生成，通道状态和用户数据的块大小数据缓冲区
• 两个音频串行端口（端口A 和B），用于外部信号处理器、数据转换器和逻辑的同步串行接口
• 采样率高达216kHz 的主/从模式操作
• 支持左对齐、右对齐和飞利浦I2S 数据格式
• 支持高达24 位的音频数据字长
• 四个通用数字输出通过控制寄存器实现多功能可编程性
• 超长掉电支持，可以单独禁用不使用的功能块
• 由1.8V 内核和3.3V I/O 电源供电
• 小型TQFP - 48 封装，兼容SRC4382 和SRC4392

• 数字音频录音机和调音台
• 适用于计算机的数字音频接口
• 数字音频路由器和配电系统
• 播音室设备
• DVD 和CD 录音机
• 环绕立体声解码器和A/V 接收器
• 车载音频系统
