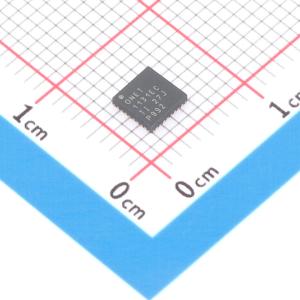

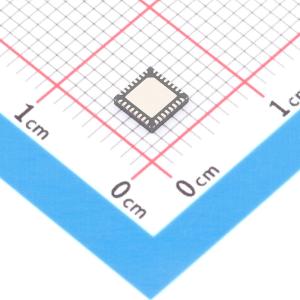

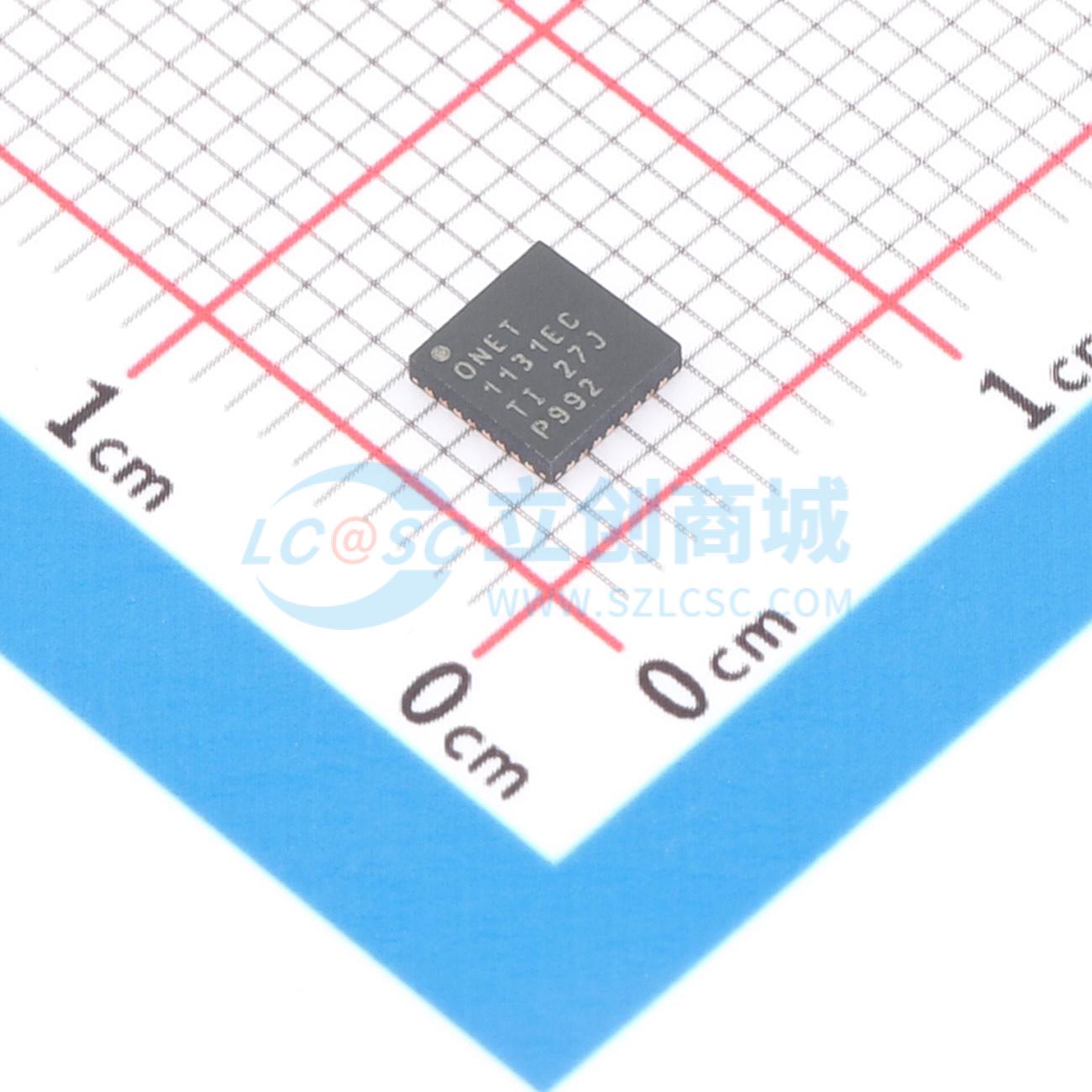

ONET1131ECRSMR

集成时钟和数据恢复（CDR)功能的外部调制激光器驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ONET1131EC 具有集成时钟和数据恢复 (CDR) 功能的外部调制激光驱动器
品牌名称: TI(德州仪器)
商品型号: ONET1131ECRSMR
商品编号: C2651273
商品封装: VQFN-32(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ONET1131EC是一款2.5V EML调制器驱动器，支持发送时钟和数据恢复(CDR)功能，无需基准时钟即可在9.8Gbps至11.7Gbps范围内运行。该器件在CDR旁路模式下能够以较低数据速率运行，其双线制串行接口支持针对多项功能（如输出极性选择和输入均衡）进行数字控制。发送路径由1个可调节输入均衡器（可均衡长达300mm（12英寸）FR4印刷电路板微带或带状传输线）、1个多速率CDR及1个输出调制器驱动器组成。该器件以交叉点调节和去加重的形式提供输出波形控制，从而增加光学眼图波罩裕度。该器件提供激光器偏置电流并集成自动功率控制(APC)回路，以补偿平均光学功率随电压、温度和时间的变化。 ONET1131EC内置模数转换器和数模转换器，支持管理收发器，无需使用专用微控制器。

商品特性

集成调制器驱动器，其最小输出幅值最高可达2Vpp（单端），偏置电流最高可达150mA（拉电流）
支持外部调制激光器，包括电吸收调制器激光器(EML)和基于Mach - Zahnder调制器(MZM)的激光器
集成CDR功能，支持9.80Gbps至11.7Gbps无参考运行
集成数模转换器(DAC)和模数转换器(ADC)的双线制数字接口，可实现控制和诊断管理
输出极性选择
用于调节CDR带宽的可编程抖动传输带宽
CDR旁路模式，支持以低数据速率运行
具有可选监视器光电二极管(PD)范围的自动功率控制(APC)回路
可编程发送输入均衡器
发送器交叉点调节和去加重功能
包括激光安全特性
电源监视器和温度传感器
2.5V单电源
工作温度范围：-40°C至100°C
表面贴装4mm x 4mm 32引脚四方扁平无引线(QFN)封装（间距为0.4mm）

应用领域

10Gbps无源光纤网络(PON)
针对FTTx部署的光线路终端(OLT)收发器
XFP和SFP + 10Gbps同步光纤网络(SONET) OC - 192光学收发器
XFP和SFP + 10GBASE - ER/ZR光学收发器
8x和10x光纤通道光学收发器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	激光驱动
	数据速率	11.7Gbps
	通道数	1
	工作电压	2.37V~2.63V

	属性	参数值
	工作电流	158mA
	偏置电流	150mA
	工作温度	-40℃~+100℃
	耗散功率(Pd)	623mW；508mW
