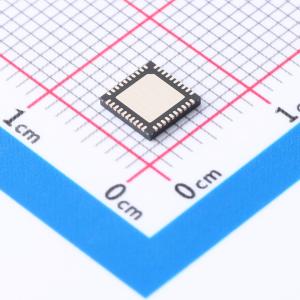

TLV320AIC3007IRSBR

一款低功耗立体声音频编解码器，具备立体声耳机放大器、单声道D类扬声器驱动器，以及多个输入和输出，可通过编程设置为单端或全差分配置。该编解码器包含基于寄存器的广泛功率控制功能，在3.3V模拟电源供电下，立体声48kHz DAC播放功耗低至15mW，非常适合便携式电池供电的音频和电话应用。 录音路径包含集成的麦克风偏置、数字控制的立体声麦克风前置放大器和自动增益控制（AGC），可对多个模拟输入进行混合/复用。录音时可使用可编程滤波器，去除数码相机光学变焦时可能产生的可听噪声。播放路径包括将立体声DAC和选定输入通过可编程音量控制进行混合/复用，然后输出到各个输出端。 它包含三个高功率输出驱动器、两个单端线路输出驱动器和一个差分D类输出驱动器。 高功率输出驱动器能够驱动多种负载配置，包括使用交流耦合电容驱动多达三个通道的单端16Ω耳机，或在无电容输出配置下驱动立体声16Ω耳机。单声道D类输出能够差分驱动8Ω扬声器。 立体声音频DAC支持8kHz至96kHz的采样率，在DAC路径中包含可编程数字滤波，可实现3D、低音、高音、中音效果、扬声器均衡以及32kHz、44.1kHz和48kHz采样率的去加重功能。立体声音频ADC支持8kHz至96kHz的采样率，前置可编程增益放大器或AGC，可为低电平麦克风输入提供高达59.5dB的模拟增益。其AGC的攻击时间（8 - 1408ms）和衰减时间（0.05 - 22.4秒）具有极宽的可编程范围，可针对多种应用进行调整。 对于既不需要模拟信号处理也不需要数字信号处理的节能应用，该器件可设置为特殊的模拟信号直通模式。在此模式下，大部分器件处于掉电状态，显著降低了功耗。 串行控制总线支持I²C协议，串行音频数据总线可通过编程设置为I²S、左右对齐、DSP或TDM模式。内置高度可编程的PLL，可灵活生成时钟，支持从512kHz到50MHz的各种可用MCLK产生的所有标准音频速率，尤其针对12MHz、13MHz、16MHz、19.2MHz和19.68MHz等最常用的系统时钟。 该器件的工作电源包括：2.7V - 3.6V的模拟电源、1.525V - 1.95V的数字核心电源、1.1V - 3.6V的数字I/O电源以及2.7V - 5.5V的扬声器放大器电源。

• 集成单声道D类放大器的立体声编解码器
• 高性能音频DAC – 93dBA信噪比（单端） – 支持16/20/24/32位数据，采样率范围为8kHz至96kHz – 具备3D/低音/高音/均衡/去加重效果，提供灵活的节能模式和性能
• 高性能音频ADC – 87dBA信噪比 – 支持8kHz至96kHz的采样率，录音时可进行数字信号处理和噪声滤波 七个音频输入引脚可通过编程设置为6个单端或3个全差分输入，支持浮动输入配置
• 多个音频输出驱动器 – 单声道全差分或立体声单端耳机驱动器 – 单端立体声线路输出 单声道D类1W BTL 8Ω扬声器驱动器
• 低功耗：在3.3V模拟电源供电下，立体声48kHz播放功耗为15mW 具备无源模拟旁路的超低功耗模式 可编程输入/输出模拟增益
• 录音自动增益控制（AGC） 可编程麦克风偏置电平
• 可编程PLL，可灵活生成时钟
• I²C控制总线
• 音频串行数据总线支持I²S、左右对齐、DSP和TDM模式
• 广泛的模块化功率控制
• 扬声器放大器：2.7V–5.5V 模拟电源：2.7V–3.6V 数字核心电源：1.525V–1.95V 数字I/O电源：1.1V–3.6V

• 便携式导航设备
• 数码相机或摄像机
• 手机
• 便携式媒体播放器
• 通用便携式音频设备
