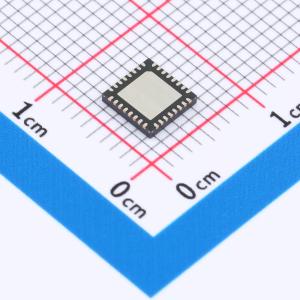

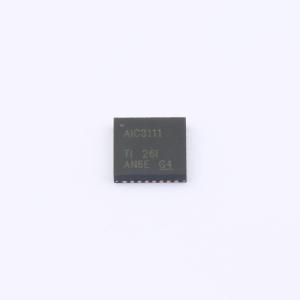

TLV320AIC3111IRHBT

TLV320AIC3111是一款低功耗、高度集成的高性能编解码器，提供立体声音频DAC和单声道音频ADC。 TLV320AIC3111具备高性能音频编解码器，拥有16位立体声播放和单声道录音功能。该器件集成了多个模拟功能，如麦克风接口、耳机驱动器和扬声器驱动器。 TLV320AIC3111拥有一个完全可编程的miniDSP，用于数字音频处理。数字音频数据格式可进行编程，以支持流行的音频标准协议（I²S、左/右对齐），适用于主模式、从模式、DSP模式和TDM模式。可编程数字信号处理模块可支持低音增强、高音调节或均衡器功能。 片上PLL为数字信号处理模块提供所需的高速时钟。音量电平可通过引脚控制或寄存器控制。音频功能通过I²C串行总线进行控制。 TLV320AIC3111具备可编程蜂鸣发生器，采用32引脚QFN封装。

• 信噪比为95 dB的立体声音频DAC
• 信噪比为91 dB的单声道音频ADC
• 支持8 kHz至192 kHz的独立DAC和ADC采样率
• 指令可编程嵌入式miniDSP
• 可直接连接电池的立体声1.29 W、D类BTL 8 Ω扬声器驱动器
• 一个差分输入和三个单端输入，具备混音和电平控制功能
• 内置偏置、前置放大器PGA和AGC的麦克风
• 内置数字音频处理模块，具备用户可编程双二阶和FIR滤波器及数字混音能力
• 可编程数字音频处理器，用于低音增强/高音调节/均衡器，录音最多支持五个双二阶滤波器，播放最多支持六个双二阶滤波器
• 数字播放音量控制设置可通过引脚控制或寄存器控制
• 用于蜂鸣声的正弦波发生器
• 用于可编程数字音频处理器的集成PLL
• I²S、左对齐、右对齐、DSP和TDM音频接口
• 具备寄存器自动递增功能的I²C控制
• 全功率关断控制
• 电源：– 模拟：2.7 V – 3.6 V – 数字内核：1.65 V – 1.95 V – 数字I/O：1.1 V – 3.6 V – D类：2.7 V – 5.5 V（SPLVDD和SPRVDD ≥ AVDD）
• 5 mm x 5 mm 32引脚QFN封装

• 便携式音频设备
• 移动互联网设备
• 自适应滤波应用
