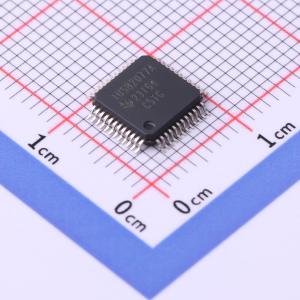

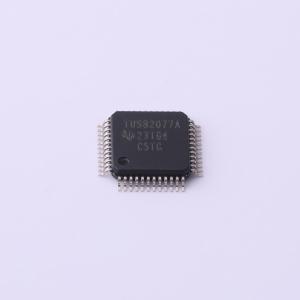

TUSB2077APTR

TUSB2077A 集线器是一款3.3V CMOS设备，符合USB 2.0规范，最多可提供七个下游端口。由于该设备采用数字状态机实现而非微控制器，因此无需软件编程。所有上游和下游端口都集成了完全兼容的USB收发器。下游端口通过根据连接到端口的设备速度自动设置转换率来支持全速和低速设备。BUSPWR端子的配置可以选择总线供电模式或自供电模式。引入DP0上拉电阻禁用端子DP0PUR使得在板上实现总线/自供电动态切换电路变得更加容易。三个LED指示控制输出引脚也使集线器及其下游端口的状态可视化监控得以实现。借助这些新的功能引脚，终端设备供应商可以在增加产品附加值的同时显著降低整个电路板的成本。

EXTMEM引脚（引脚47）用于启用或禁用可选的EEPROM接口。当EXTMEM为高电平时，供应商ID和产品ID（VID和PID）使用默认值，这样在枚举期间显示的消息将是通用USB集线器。

TUSB2077A支持总线供电和自供电模式。需要外部电源管理设备（如TPS2044）来控制5V电源开关（开/关）到下游端口，并检测来自单个或组合的下游端口的过流情况。单独端口电源控制的集线器根据USB主机的要求对每个下游端口进行电源开关操作。此外，当单独端口电源控制的集线器检测到过流事件时，只有受影响的下游端口的电源会被切断。组合式集线器在任何端口需要供电时会为所有其下游端口供电。除非所有端口处于允许断电的状态，否则不会切断下游端口的电源。同样，当组合式集线器检测到过流事件时，将切断所有下游端口的电源。

• 完全符合USB规范的全速集线器：TID #20240226
• 集成USB收发器
• 3.3-V低功耗ASIC逻辑
• 两种电源模式
  • 自供电模式支持七个下游端口
  • 总线供电模式支持四个下游端口
• 所有下游端口支持全速和低速操作
• 提供电源切换和过流报告
  • 支持并联或每端口
• 支持挂起和恢复操作
  • 悬停状态引脚可用于外部逻辑
• 支持关机
• 支持自定义供应商ID和产品ID，通过外部串行EEPROM
• 三态EEPROM接口允许EEPROM共享
• 推挽输出用于PWRON，消除了对外部上拉电阻的需求
• OVRCUR上的噪声过滤提供对电压尖峰的免疫
• 支持通过晶体输入或48-MHz输入时钟的6-MHz操作
• 引入了新的功能引脚以减少板材料成本
  • 三个LED指示器控制输出引脚，可实现6种不同集线器/端口状态（HUBCFG, PORTPWR, PORTDIS）的可视化监控
  • 输出引脚可用于在复位后或BUSPWR更改后的15 ms内禁用DP0上的外部上拉电阻，并简化了板载总线/自供电动态切换电路的实现
• 无需特殊驱动程序；与任何具有USB堆栈支持的操作系统无缝协作
• 可用48引脚LQFP封装
• JEDEC描述符S−PQFP−G适用于低剖面四平封装（LQFP）

• 计算机系统
• 底座站
