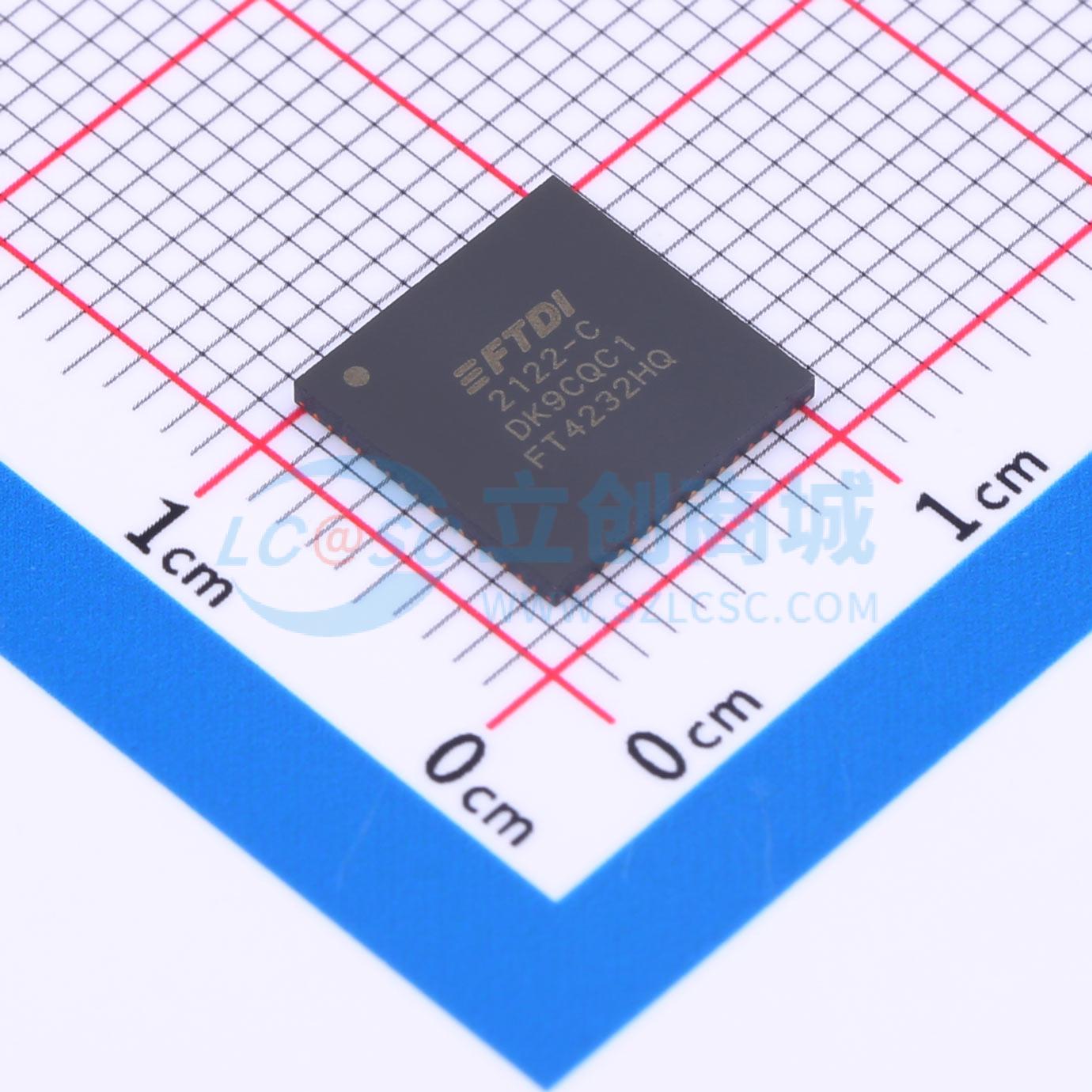

FT4232HQ-REEL

FT4232H 是 FTDI 的第五代 USB 设备。FT4232H 是一种 USB 2.0 高速（480Mb/s）到 UART/MPSSE 的 IC。该设备具有 4 个 UART。其中两个可以独立配置 MPSSE 引擎。这使得 FT4232H 可以作为两个 UART/位操作端口加上两个用于模拟 JTAG、SPI、I2C、位操作或其他同步串行模式的 MPSSE 引擎来工作。FT4232H 具有以下高级特性：

• 单芯片 USB 到四路串行端口，支持多种配置。
• 芯片上处理整个 USB 协议。无需特定的 USB 固件编程。
• 兼容 USB 2.0 高速（480Mbits/秒）和全速（12Mbits/秒）。
• 通道 A 和通道 B 上有两个多协议同步串行引擎（MPSSE），简化同步串行协议（USB 到 JTAG、I2C、SPI 或位操作）的设计。
• 独立波特率生成器。
• RS232/RS422/RS485 UART 数据传输速率高达 12Mbaud。（RS232 数据速率受限于外部电平转换器）。
• FTDI 的免版税虚拟 COM 端口（VCP）和直接（D2XX）驱动程序在大多数情况下消除了开发 USB 驱动程序的需求。
• 可选的流量 TX/RX 指示灯可以通过 LED 和外部 74HC595 移位寄存器添加。
• 可调接收缓冲区超时时间。
• 通过 PWREN#、SUSPEND# 和 RI# 引脚支持 USB 挂起和恢复条件。
• 高度集成设计包括 +1.8V LDO 稳压器用于 VCORE，集成 POR 功能和片上时钟倍频 PLL（12MHz – 480MHz）。
• FTDI FT232B 风格的异步串行 UART 接口选项，支持完整的硬件握手和调制解调器接口信号。
• 完全支持硬件或 X-On / X-Off 软件握手。
• UART 接口支持 7/8 位数据、1/2 停止位以及奇/偶/标记/空格/无校验。
• 使用 TXDEN 引脚自动发送使能控制用于 RS485 串行应用。
• 通过 USB 接口在外部 EEPROM 中可配置的操作配置模式和 USB 描述字符串。
• 低运行和 USB 挂起电流。
• 可配置 I/O 驱动强度（4、8、12 或 16mA）和摆率。
• 支持总线供电、自供电和高功率总线供电的 USB 配置。
• UHCI/OHCI/EHCI 主机控制器兼容。
• USB 批量数据传输模式（高速模式下 512 字节包）。
• 提供专用的 Windows DLL 用于 USB 到 JTAG、USB 到 SPI 和 USB 到 I2C 应用。
• +1.8V（芯片核心）和 +3.3V I/O 接口（+5V 容忍）。
• 扩展的 -40℃ 至 85℃ 工业工作温度范围。
• 紧凑的 64-LD 无铅 LQFP 或 QFN 封装。提供紧凑的无铅 56 引脚 VQFN 封装（符合 RoHS 标准）。
• +3.3V 单电源工作电压范围。
• FT4232H IO 的 ESD 保护：人体模型（HBM）±2KV，机器模型（MM）±200V，充电设备模型（CDM）±500V。
• 无闩锁。
