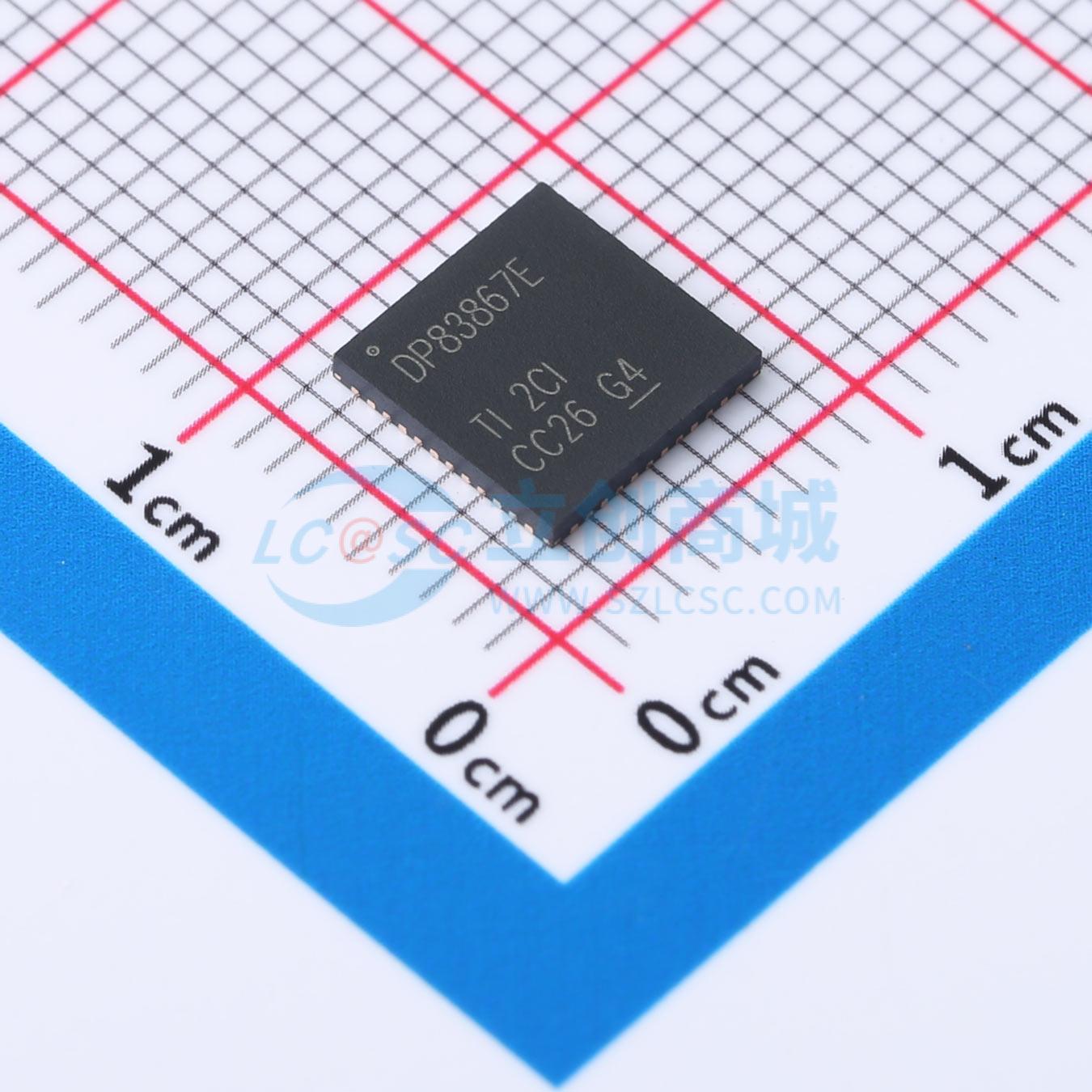

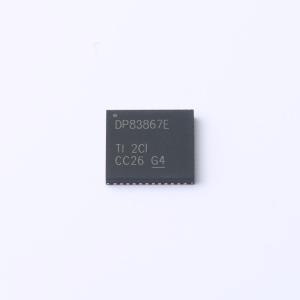

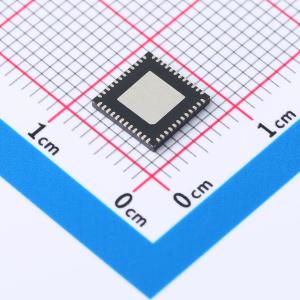

温馨提醒：图片仅供参考，商品以实物为准

DP83867ERGZT

稳健型高抗扰性小型以太网物理层收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DP83867E 具有 SGMII 接口、支持工作温度范围的耐用型低延迟千兆位以太网 PHY 收发器
品牌名称: TI(德州仪器)
商品型号: DP83867ERGZT
商品编号: C2651886
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.276克(g)

商品参数

	属性	参数值
	商品目录	以太网收发器
	应用功能	以太网收发器
	MAC接口	RGMII；SGMII
	以太网速率标准	1000BASE-T；10BASE-TE；100BASE-TX

商品概述

DP83867 器件是一款稳健型低功耗全功能物理层收发器，它集成了 PMD 子层以支持 10BASE-Te、100BASE-TX 和 1000BASE-T 以太网协议。DP83867 经优化可提供 ESD 保护，超过了 8kV IEC 61000 - 4 - 2 标准（直接接触）。 DP83867 可轻松实现 10/100/1000Mbps 以太网 LAN。它通过外部变压器直接连接双绞线介质。此器件通过 RGMII 或嵌入式时钟 SGMII 直接与 MAC 层相连。 DP83867 提供精确时钟同步，其中包括同步以太网时钟输出。该器件具有低延迟，并提供 IEEE 1588 帧起始检测。 DP83867 采用低功耗设计，满功率运行时仅消耗 457mW。局域网唤醒可用于降低系统功耗。

商品特性

超低延迟，TX < 90ns，RX < 290ns
符合时间敏感网络 (TSN) 标准
低功耗：457mW
超过 8000V IEC 61000 - 4 - 2 ESD 保护等级
符合 EN55011 B 类发射标准
在 RX/TX 上提供 16 种可编程 RGMII 延迟模式
集成 MDI 终端电阻器
可编程 MAC 接口端接阻抗
WoL（局域网唤醒）数据包检测
25MHz 或 125MHz 同步时钟输出
IEEE 1588 时间戳帧起始检测
RJ45 镜像模式
完全符合 IEEE 802.3 10BASE - Te、100BASE - TX 和 1000BASE - T 规范
电缆诊断
RGMII 和 SGMII MAC 接口选项
可配置 I/O 电压（3.3V、2.5V、1.8V）
快速链路断开模式
JTAG 支持

应用领域

电机驱动器
工厂自动化
现场总线支持
工业嵌入式计算
有线和无线通信基础设施
测试和测量
消费类电子产品

	属性	参数值
	数据速率	10Mbit/s；100Mbit/s；1Gbit/s
	工作电压	2.5V；1.1V
	功耗	495mW
	工作温度	-40℃~+105℃
