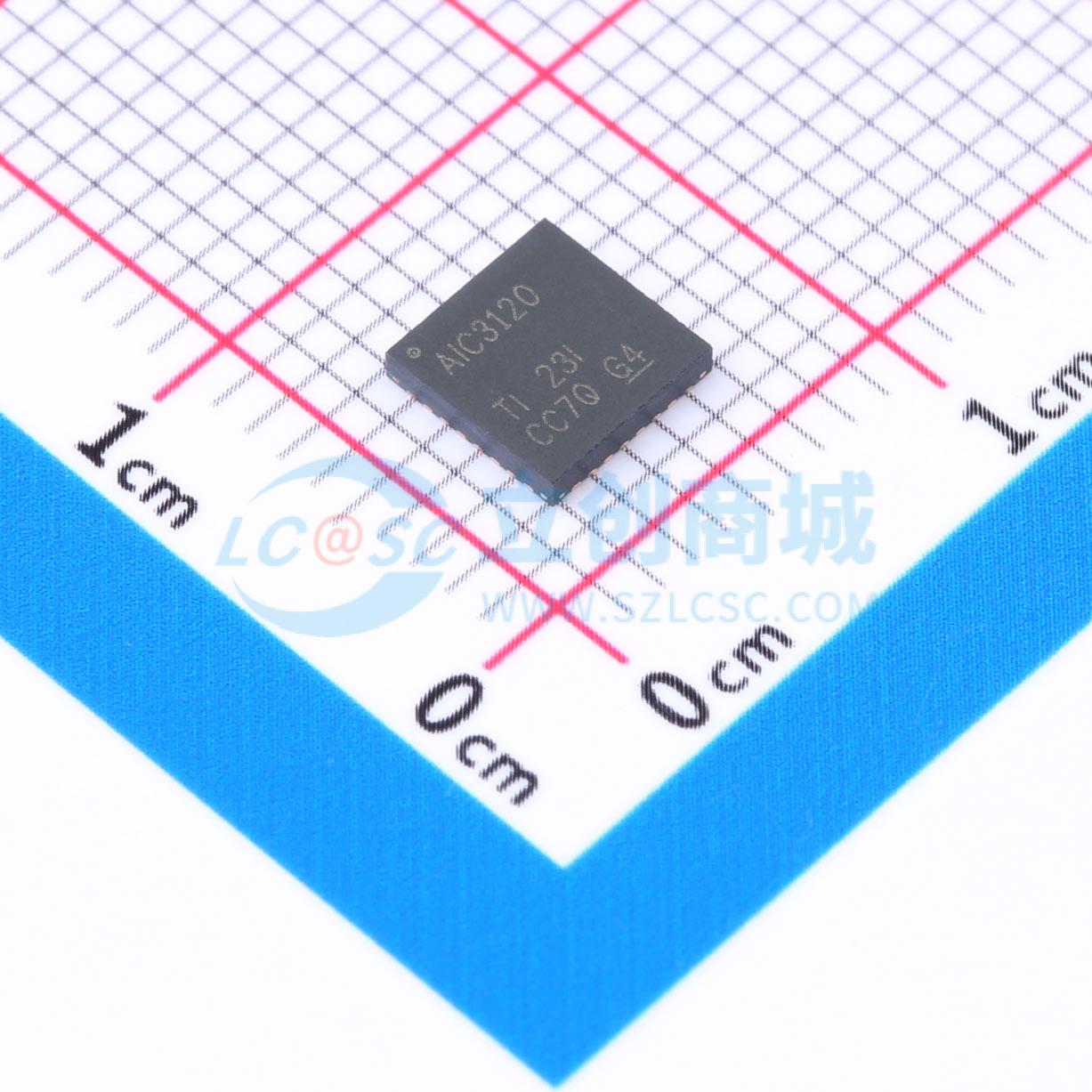

温馨提醒：图片仅供参考，商品以实物为准

TLV320AIC3120IRHBT

低功耗单声道音频编解码器，内置迷你DSP和单声道D类扬声驱动器

描述: 该设备是一款低功耗、高度集成的高性能编解码器，具有单声道音频DAC和单声道音频ADC。它集成了多个模拟功能，如麦克风接口、耳机驱动器和扬声器驱动器。该设备还具有完全可编程的迷你DSP，用于数字音频处理。
品牌名称: TI(德州仪器)
商品型号: TLV320AIC3120IRHBT
商品编号: C2651823
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

	属性	参数值
	工作电压	1.1V~3.6V；2.7V~5.5V；1.65V~1.95V；2.7V~3.6V
	工作温度	-40℃~+85℃
	功能特性	内置锁相环；片内数字增益

商品概述

TLV320AIC3120是一款低功耗、高集成度的高性能单声道音频编解码器，具备单声道音频DAC和单声道音频ADC，支持24位单声道播放与单声道录音功能，集成麦克风接口、耳机驱动器、扬声器驱动器等多种模拟功能，内置全可编程miniDSP用于数字音频处理，数字音频数据格式可适配多种常用音频标准协议，支持主模式、从模式、DSP模式、TDM模式，可编程数字信号处理模块支持低音增强、高音调节或均衡功能，片上可编程锁相环可为数字信号处理模块提供所需的高速时钟，音量可通过引脚控制或寄存器控制，音频功能通过I²C串行总线控制，采用32引脚VQFN封装。

商品特性

单声道音频DAC信噪比95-dB，单声道音频ADC信噪比90-dB
支持8kHz~192kHz独立DAC和ADC采样率
内置指令可编程嵌入式miniDSP
单声道D类BTL扬声器驱动器输出，可输出2.5W（4Ω负载）或1.6W（8Ω负载）
具备单声道耳机输出和线路输出
支持1路差分输入或3路单端输入，带混频和电平控制功能
麦克风通道带偏置、前置PGA和AGC功能
内置数字音频处理模块，支持用户可编程双二阶滤波器、FIR滤波器和DRC
录音端最多支持5个双二阶滤波器，播放端最多支持6个双二阶滤波器，支持低音增强、高音调节、均衡功能
支持数字混音能力
可通过引脚控制或寄存器控制数字播放音量设置
可编程PLL用于灵活时钟生成
支持I²S、左对齐、右对齐、DSP、TDM音频接口
支持带寄存器自动增量的I²C控制
具备完整掉电控制功能
电源参数：模拟2.7V~3.6V，数字核心1.65V~1.95V，数字I/O1.1V~3.6V，D类2.7V~5.5V 且SPKVDD ≥ AVDD
采用5mm × 5mm 32-QFN封装

应用领域

便携式音频设备
移动互联网设备

	属性	参数值
	商品目录	音频接口芯片
	类型	编解码器
	接口类型	I2C；I2S
	采样率	8kHz~192kHz
