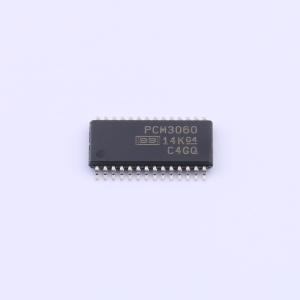

PCM3060PWR

PCM3060是一款低成本、高性能的单芯片24位立体声音频编解码器，具有单端模拟输入和差分模拟输出。 立体声24位ADC采用64倍Delta-Sigma调制器。它支持16 - 96 kHz的采样率，并在音频接口上提供16/24位数字音频输出字。 立体声24位DAC采用64倍或128倍Delta-Sigma调制器。它支持16 - 192 kHz的采样率，并在音频接口上提供16/24位数字音频输入字。 PCM3060支持ADC和DAC的采样率和音频接口完全独立运行。 每个音频接口支持I²S、左对齐和右对齐格式的16/24位字。 PCM3060可通过三线SPI兼容或两线I²C兼容串行接口进行软件控制，该接口可访问所有功能，包括数字衰减、软静音、去加重等。 PCM3060也可在硬件模式下使用，该模式提供三种基本功能。 PCM3060采用高度先进的CMOS工艺制造，采用小型28引脚TSSOP封装。 PCM3060适用于DVD - RW、数字电视、机顶盒和其他AV设备的各种声音处理应用。

• 24位Delta - Sigma ADC和DAC
• ADC、DAC异步操作
• 立体声ADC：高性能（典型值，48 kHz）
  • 总谐波失真加噪声（THD + N）：–93 dB
  • 信噪比（SNR）：99 dB
  • 动态范围：99 dB
  • 采样率：16 - 96 kHz
  • 系统时钟：256、384、512、768 fS
  • 满量程输入：3 Vp - p
  • 包含抗混叠滤波器
  • 1/64抽取滤波器：
    • 通带波纹：±0.05 dB
    • 阻带衰减：–65 dB
  • 片上高通滤波器：fS = 48 kHz时为0.91 Hz
• 立体声DAC：高性能（典型值，差分，48 kHz）
  • 总谐波失真加噪声（THD + N）：–94 dB
  • 信噪比（SNR）：105 dB
  • 动态范围：104 dB
  • 采样率：16 - 192 kHz
  • 系统时钟：128、192、256、384、512、768 fS
  • 差分电压输出：8 Vp - p
  • 单端电压输出：4 Vp - p
  • 包含模拟低通滤波器
  • 4倍/8倍过采样数字滤波器：
    • 通带波纹：±0.04 dB
    • 阻带衰减：–50 dB
    • 零标志
• 灵活的模式控制
  • 三线SPI、两线I²C兼容串行控制接口
  • 硬件控制模式
• 通过SPI或接口实现多种功能：
  • ADC和DAC的数字衰减和软静音
  • DAC的数字去加重：32、44.1、48 kHz
  • 掉电：ADC/DAC独立控制
  • ADC/DAC操作的异步/同步控制
  • 外部复位和掉电引脚：ADC/DAC同时控制
  • 音频接口模式：ADC/DAC独立主/从模式
  • 音频数据格式：ADC/DAC独立的I²S、左对齐、右对齐
• 双电源：模拟5 V，数字3.3 V
• 封装：TSSOP - 28

• DVD - RW
• 数字电视
• 数字机顶盒
• 视听应用
