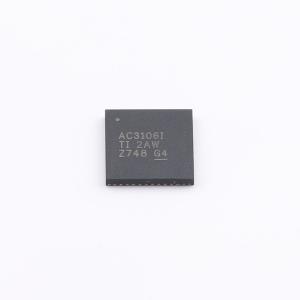

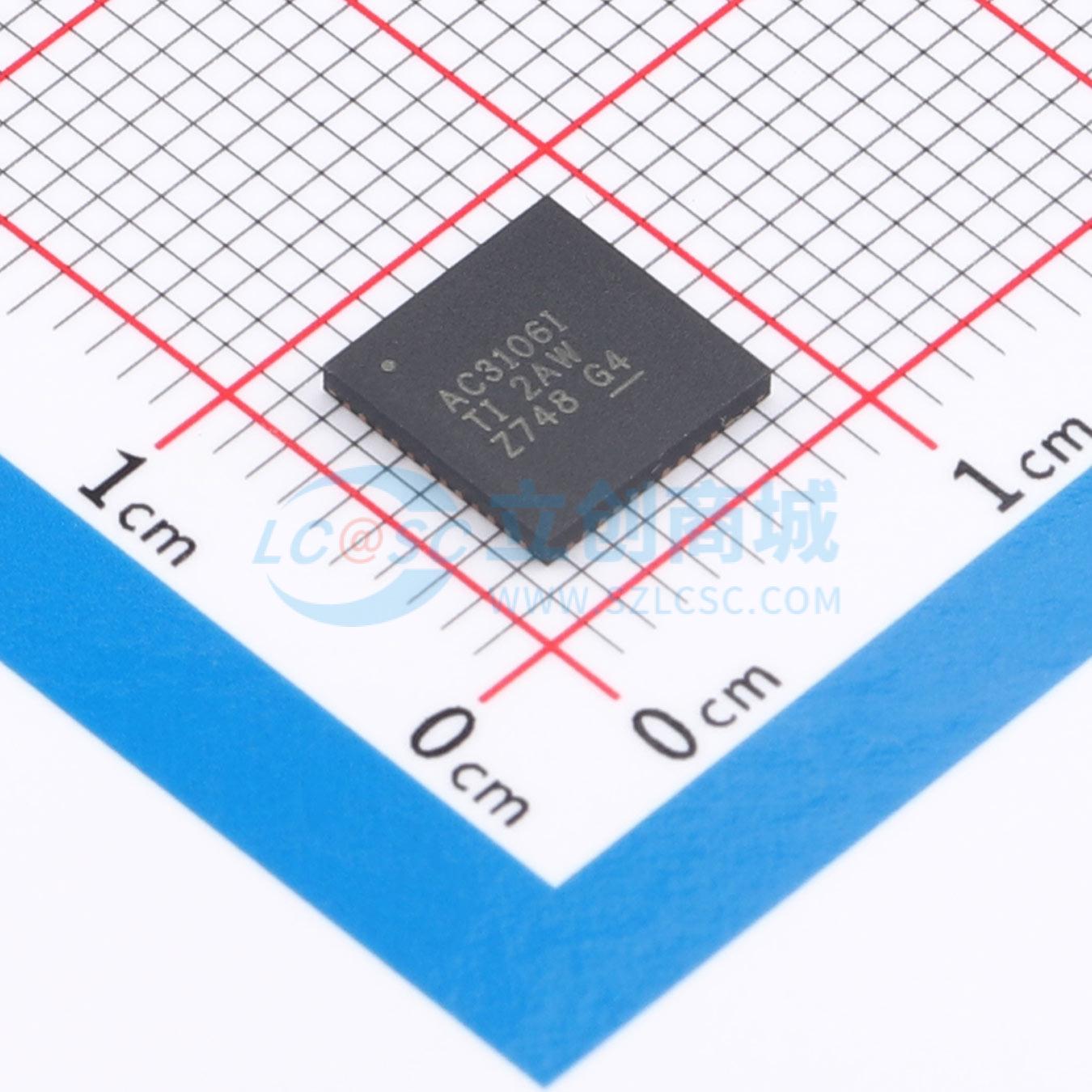

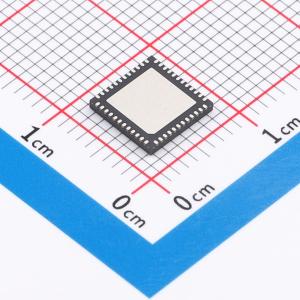

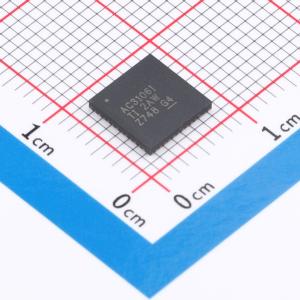

TLV320AIC3106IRGZT

TLV320AIC3106 是一款低功耗立体声音频编解码器，具有立体声耳机放大器以及在单端或全差分配置下可编程的多个输入和输出。包括基于寄存器的全面电源控制，可实现立体声 48kHz DAC 回放，在 3.3V 模拟电源电压下的功耗低至 15mW，因此非常适合便携式电池供电类音频和电话应用。

TLV320AIC3106 的录音路径包含集成式麦克风偏置、数控立体声麦克风前置放大器和自动增益控制(AGC)，并在多个模拟输入中提供混频器/多路复用器功能。在录音过程中可使用可编程滤波器，滤除在数码相机光学变焦期间可能产生的可闻噪声。

回放路径包括混频器/多路复用器功能（从立体声 DAC 和所选输入，经可编程音量控制至各种输出）。

TLV320AIC3106 包含四个高功率输出驱动器以及三个全差分输出驱动器。高功率输出驱动器可驱动各种负载配置，包括使用交流耦合电容器的最多四通道的单端 16Ω 耳机，或使用无电容器输出配置的立体声 16Ω 耳机。

立体声音频 DAC 支持从 8kHz 到 96kHz 的采样率，包括 DAC 路径中的可编程数字滤波，以支持 3D、低音、高音、中音效果、扬声器均衡和去加重功能，实现 32kHz、44.1kHz 和 48kHz 采样率。立体声音频 ADC 支持 8kHz 至 96kHz 采样率，之前要有可编程增益放大器或 AGC，提供高达 59.5dB 的模拟增益，用于低电平麦克风输入。TLV320AIC3106 提供极高的启动 (8ms–1,408ms) 和衰减 (0.05s–22.4s) 编程范围。扩展的 AGC 范围可针对许多类型的应用对 AGC 进行微调。

对于不需要处理模拟或数字信号的节电应用，可将器件置于特殊的模拟信号直通模式。此模式可显著降低功耗，因为在此直通操作期间，器件的大部分会断电。

串行控制总线支持 SPI 或 I2C 协议，而串行音频数据总线可针对 I2S、左右平衡、DSP 或 TDM 模式进行编程。包括一个用于生成灵活时钟的高度可编程的 PLL，并且为来自各种可用 MCLK（工作频率从 512kHz 到 50MHz 不等，其中尤为重视最常用的 12MHz、13MHz、16MHz、19.2MHz 和 19.68MHz 系统时钟频率）的所有标准音频速率提供支持。

TLV320AIC3106 的模拟工作电压为 2.7V - 3.6V，数字内核电压为 1.65V–1.95V，数字 I/O 电压为 1.1V–3.6V。

• 立体声音频 DAC：
  • 102dBA 信噪比
  • 16、20、24、32 位数据支持 8kHz 至 96kHz 的速率
  • 3D、低音、高音、EQ、去加重效果
  • 提供灵活的节能模式和性能
• 立体声音频 ADC：
  • 92dBA 信噪比
  • 支持 8kHz 至 96kHz 的速率
  • 在录音期间提供数字信号处理和噪声滤除功能
• 十个音频输入引脚：
  • 在单端或者全差分配置中可编程
  • 适用于浮点输入配置的三态功能
• 七个音频输出驱动器：
  • 立体声全差动或单端耳机驱动器
  • 全差动立体声线路输出
  • 全差动单声道输出
• 低功耗：3.3V 模拟电源电压、15mW 立体声、48kHz 回放
• 具有无源模拟旁路的超低功耗模式
• 可编程输入/输出模拟增益
• 用于录音的自动增益控制 (AGC)
• 可编程麦克风偏置电平
• 用于灵活时钟生成的可编程 PLL
• 控制总线可选择 SPI 或 I2C
• 音频串行数据总线支持 I2S、左平衡和右平衡、DSP 和 TDM 模式
• 备选串行 PCM、I2S 数据总线，可轻松连接至 Bluetooth 模块
• 对数字麦克风和模拟麦克风提供并发支持
• 广泛的模块化电源控制电源：
  • 模拟：2.7V 至 3.6V
  • 数字内核：1.65V–1.95V
  • 数字 I/O：1.1V 至 3.6V
