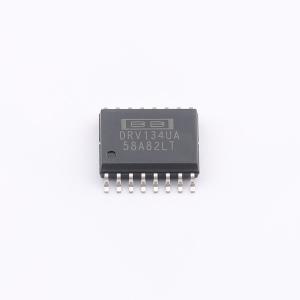

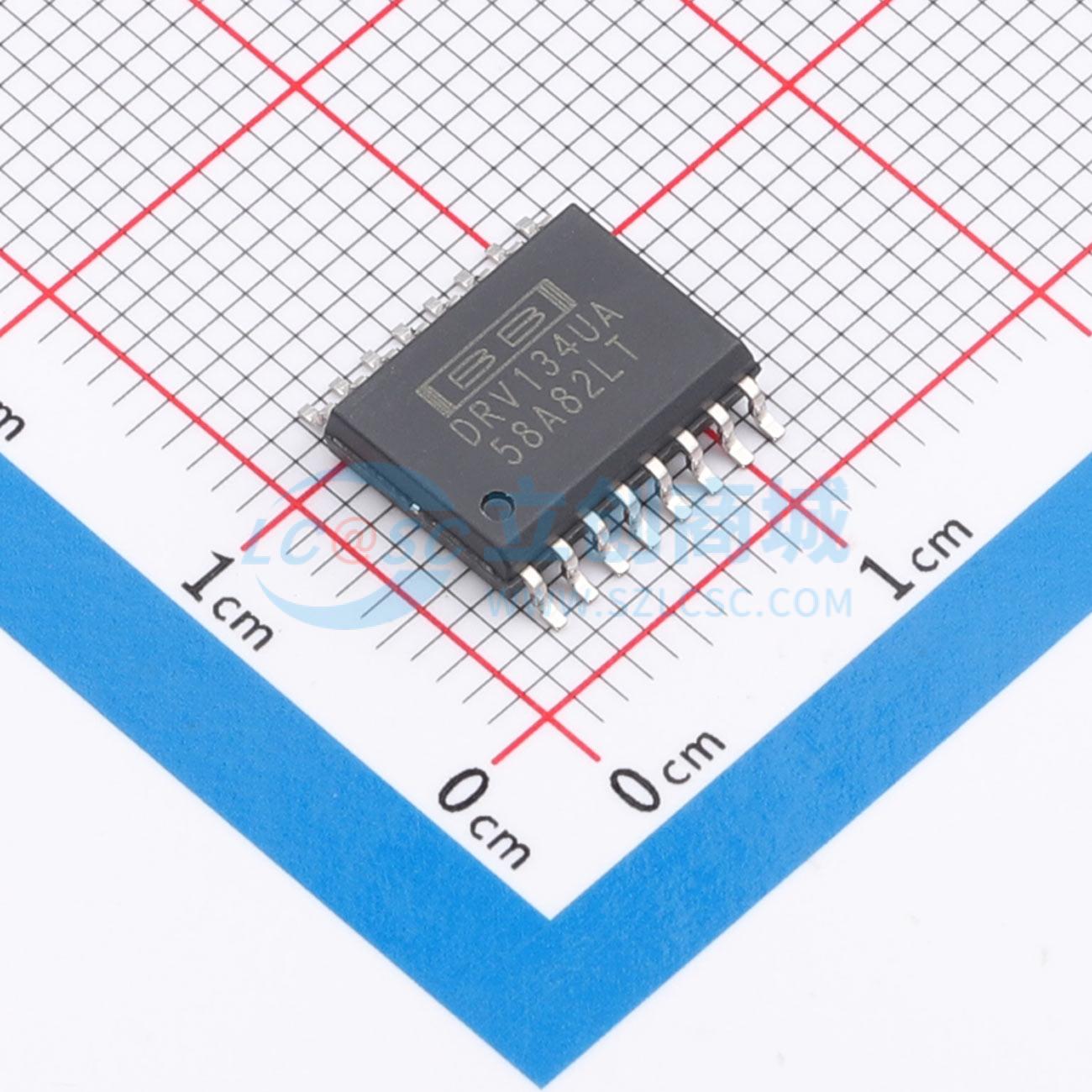

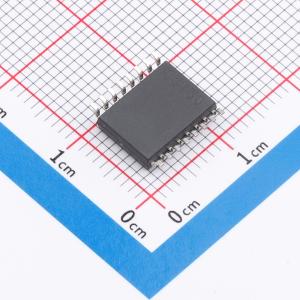

DRV134UA/1K
DRV13x 音频平衡线路驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV134 采用 PDIP 和 SOL-16 封装的音频平衡线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV134UA/1K
- 商品编号
- C2651261
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 工作电压 | -18V~-4.5V；4.5V~18V | |
| 总谐波失真+噪声(THD+N) | 0.0005% | |
| 静态电流(Iq) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 输入类型 | 单端 | |
| 电源纹波抑制比(PSRR) | 110dB | |
| 输入通道数 | 1个单端输入 |
商品概述
DRV134和DRV135是差分输出放大器，可将单端输入转换为平衡输出对。这些平衡音频驱动器由高性能运算放大器和片上精密电阻组成。它们专为高性能音频应用而设计，具有出色的交流特性，包括低失真（1 kHz时为0.0005%）和高转换速率（15 V/μs）。 片上电阻经过激光微调，可实现精确增益和最佳输出共模抑制。宽输出电压摆幅和高输出驱动能力使其适用于各种严苛应用。它们能够轻松驱动与长音频电缆相关的大电容负载。与INA134或INA137差分接收器配合使用时，它们可为传输模拟音频信号提供完整解决方案，且信号不会衰减。 DRV134提供8引脚DIP和SOL-16表面贴装封装。DRV135采用节省空间的SO-8表面贴装封装。两款器件均适用于扩展工业温度范围（-40℃至+85℃），工作温度范围为-55℃至+125℃。
商品特性
- 平衡输出
- 低失真：f = 1 kHz时为0.0005%
- 宽输出摆幅：在600 Ω负载上可达17Vrms，可驱动高电容负载
- 高转换速率：15 V/μs
- 宽电源范围：±4.5 V至±18 V
- 低静态电流：±5.2 mA
- 提供8引脚DIP、SO-8和SOL-16封装
- 可与音频差分线路接收器INA134和INA137配套使用
- 是SSM2142的改进替代产品
应用领域
- 音频差分线路驱动器
- 音频混音台
- 分配放大器
- 图形和参数均衡器
- 动态范围处理器
- 数字效果处理器
- 电信系统
- 高保真设备
- 工业仪表
