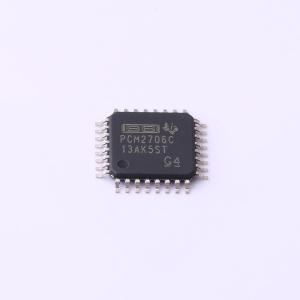

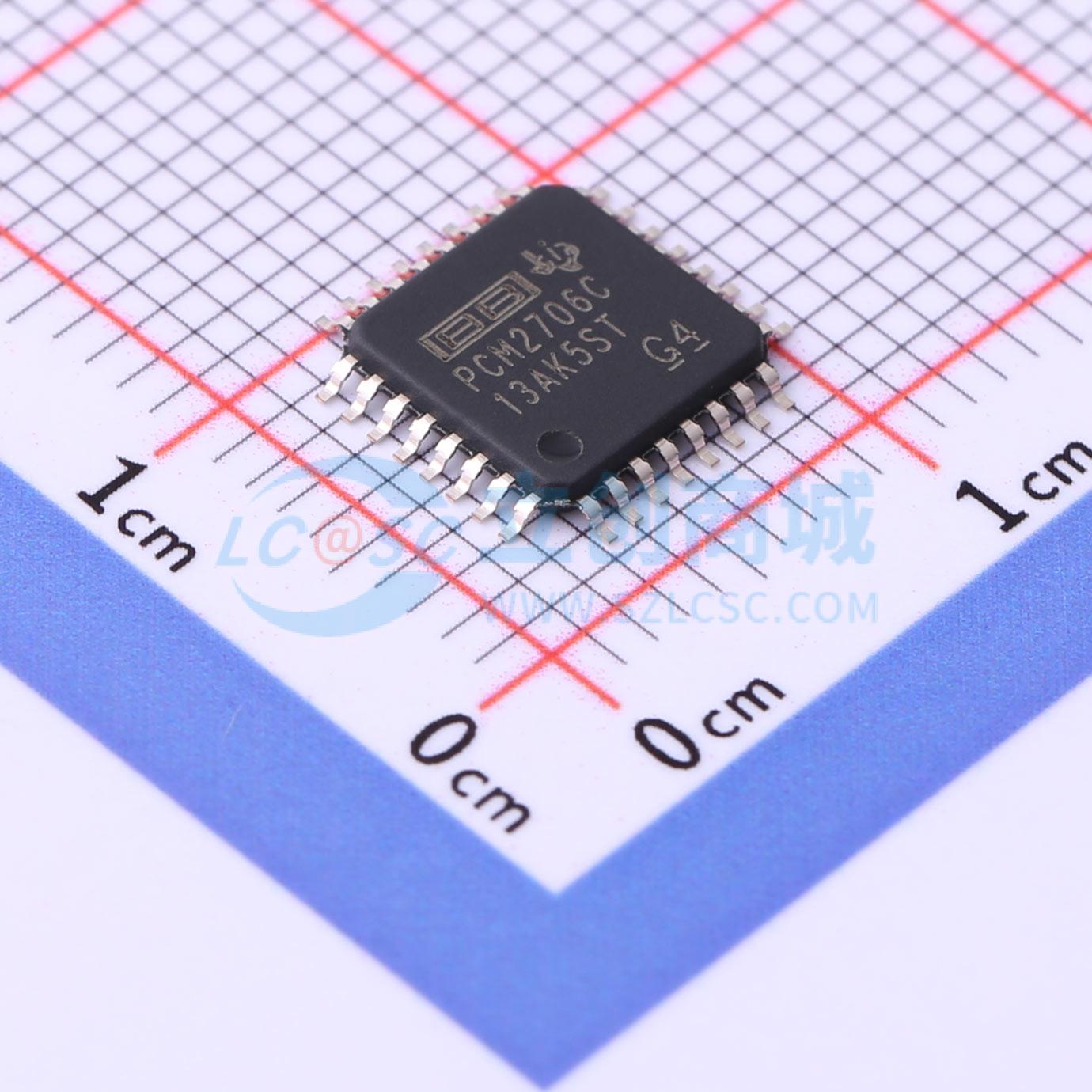

PCM2706CPJTR

PCM270xC是单芯片USB立体声音频数模转换器（DAC），具备符合USB 2.0标准的全速协议控制器和S/PDIF。该USB协议控制器无需软件代码即可工作，但可通过使用外部ROM（PCM2704C和PCM2706C）或串行外设接口（SPI）（PCM2705C和PCM2707C）在某些区域（例如，厂商ID/产品ID）修改USB描述符。PCM270xC还采用了SpAct™架构，这是一种从USB数据包数据中恢复音频时钟的独特系统。带有SpAct的片上模拟锁相环（PLL）可实现低时钟抖动播放。

• 片上USB接口：
  • 无需专用设备驱动程序
  • 全速收发器
  • 完全符合USB 2.0规范，支持USB音频类的USB 1.1描述符
  • 通过USB-IF认证
  • 部分可编程描述符
  • 用于播放的自适应同步传输
  • 总线供电或自供电操作
• 采样率：32 kHz、44.1 kHz和48 kHz
• 采用单个12 MHz时钟源的片上时钟发生器
• 单电源供电：
  • 总线供电：典型值5 V（VBUS）；自供电：典型值3.3 V
• 16位Delta-Sigma立体声DAC
• 5 V（总线供电）、3.3 V（自供电）下的模拟性能：总谐波失真加噪声（THD+N）：0.006%，RL > 10 kΩ，自供电；THD+N：0.025%，RL = 32 Ω，信噪比（SNR） = 98 dB，动态范围：98 dB，P0 = 12 mW，RL = 32 Ω
• 过采样数字滤波器
  • 通带波纹 = ±0.04 dB
  • 阻带衰减 = -50 dB
• 单端电压输出
• 包含模拟低通滤波器（LPF）
• 多功能：
  • 多达八个人机接口设备（HID）接口（取决于型号和设置）
  • 暂停标志
  • 带串行复制管理系统（SCMS）的S/PDIF输出
  • 外部ROM接口（PCM2704C/6C）
  • 串行编程接口（PCM2705C/7C）
  • I²S接口（PCM2706C/7C可选）

• USB耳机
• USB音频扬声器
• USB阴极射线管（CRT）/液晶显示器（LCD）监视器
• USB音频接口盒
• 具备USB功能的消费类音频产品
