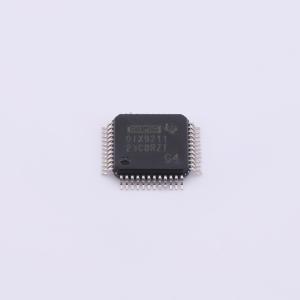

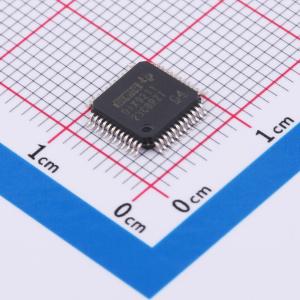

DIX9211PTR

DIX9211是适用于当今多媒体播放器和录音机的完整模拟与数字前端。 DIX9211集成了一个S/PDIF收发器，具有多达12个复用输入和3个PCM输入，可将其他音频接收器与模拟和S/PDIF信号一起复用到数字信号处理器（DSP）。 DIX9211是适用于任何媒体播放器/录音机的模拟和数字前端设备。它集成了一个216kHz数字音频收发器（DIX）和多个PCM（I2S、左对齐、右对齐）接口。此外，该设备集成了一个路由器，允许将任何源（DIR或PCM）路由到三个输出（2个PCM和DIT）之一，从而显著减少了将源路由到核心DSP所需的外部组件数量。 DIX9211的每个音频接口（即DIT和DIR）可以以不同的采样率异步运行，允许以96kHz对模拟源进行采样，并切换到以48kHz驱动编码数据的S/PDIF源。 DIX9211还具有一个可通过硬件引脚和寄存器设置的掉电功能，确保系统将功耗降至最低。

• 集成DIX和信号路由：
  • 异步操作（DIR、DIT）PCM数据的复用和路由：I2S、左对齐、右对齐多功能输入/输出引脚
• 数字音频接口接收器（DIR）：
  • 支持24位、216kHz
  • 50ps超低抖动
  • 非PCM检测（IEC61937、DTS - CD/LD）
  • 12个S/PDIF输入端口：
    • 2个同轴S/PDIF输入
    • 10个光纤S/PDIF输入
• 数字音频接口发送器（DIT）：
  • 支持24位、216kHz
  • 24位数据长度
  • 48位通道状态缓冲区
  • 同步/异步操作
• 路由功能：输入：3个PCM、1个DIR 输出：主输出、辅助输出、DIT多通道（8通道）PCM路由
• 其他功能特性：
  • 掉电（引脚和寄存器控制）
  • PCM端口采样频率计数器、GPIO和GPO
  • 用于外部晶体的振荡器（24.576MHz）
  • SPI、I2C或硬件控制模式
  • 电源：
    • DIX及所有数字部分为3.3V（2.9V至3.6V）
  • 工作温度：-40℃至85℃
  • 封装：48引脚LQFP

• 家庭影院和AVR设备
• 电视和条形音箱
• 乐器、录音和广播
• 高性能声卡
