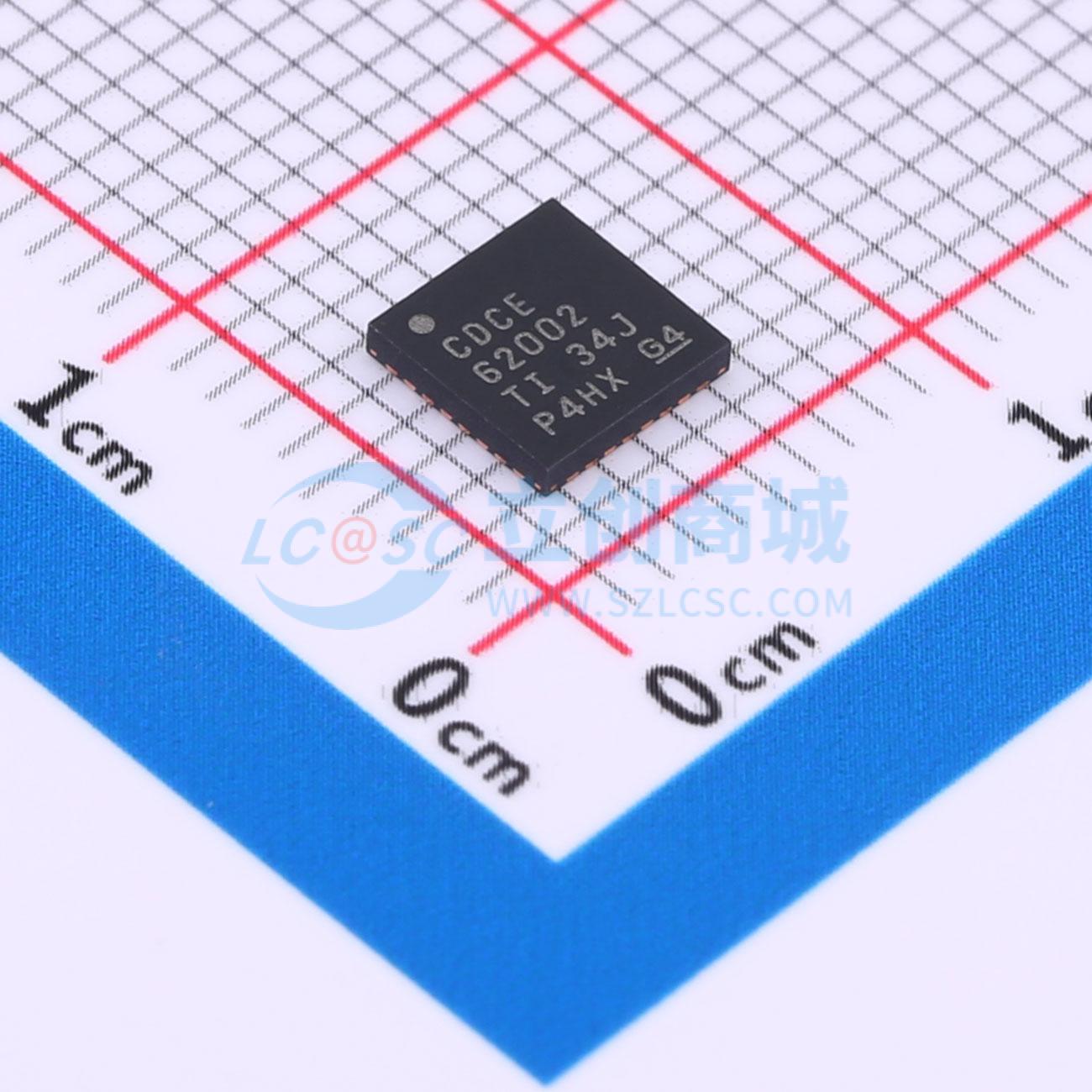

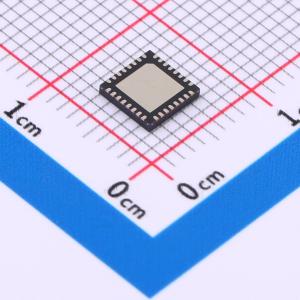

CDCE62002RHBT

CDCE62002器件是一款高性能时钟发生器，具有低输出抖动、可通过SPI接口高度配置以及由片上EEPROM确定的可编程启动模式等特点。该器件专为数据转换器和高速数字信号时钟设计，抖动性能在0.5 ps RMS（10 kHz至20 MHz积分带宽）以下。

• 带PLL/VCO和部分集成环路滤波器的频率合成器
• 完全可配置的输出，包括频率和输出格式
• 智能输入多路复用器可在两个参考输入之一之间自动切换
• 多种工作模式，包括通过晶体进行时钟生成、SERDES启动模式、抖动清理和基于振荡器的保持模式
• 集成EEPROM在通电时确定器件配置
• 出色的抖动性能集成频率合成器，包括PLL、多个VCO和环路滤波器：
  • 完全可编程性便于优化相位噪声性能，实现抖动清理模式
  • 可编程电荷泵增益和环路滤波器设置
  • 独特的双VCO架构支持1.750 GHz至2.356 GHz的宽调谐范围。
• 通用输出模块支持最多2个差分、4个单端或差分与单端的组合输出：
  • 0.5 ps RMS（10 kHz至20 MHz）输出抖动性能
  • 低输出相位噪声：偏移1 MHz时为–130 dBc/Hz，FC = 491.52 MHz
  • 合成器模式下输出频率范围为10.94 MHz至1.175 GHz
  • 支持LVPECL、LVDS和LVCMOS
  • 独立输出分频器支持1、2、3、4、5、8、10、12、16、20、24和32的分频比
• 带有创新智能多路复用器的灵活输入：
  • 两个通用差分输入可接受1 MHz至500 MHz（LVPECL）、500 MHz（LVDS）或250 MHz（LVCMOS）的频率
  • 一个辅助输入可接受2 MHz至42 MHz范围内的晶体
  • 采用晶体输入的时钟发生器模式
  • 智能输入多路复用器可配置为在可用的最高优先级时钟源之间自动切换，实现故障安全
• 3.3 V时典型功耗为750 mW
• 集成EEPROM存储默认设置；因此，器件可在已知的预定义状态下上电
• 采用QFN - 32封装
• ESD保护超过2000 V HBM
• 工业温度范围：-40℃至+85℃

• 数据转换器和数据聚合时钟
• 无线基础设施
• 交换机和路由器
• 医疗电子
• 工业时钟生成和抖动清理
