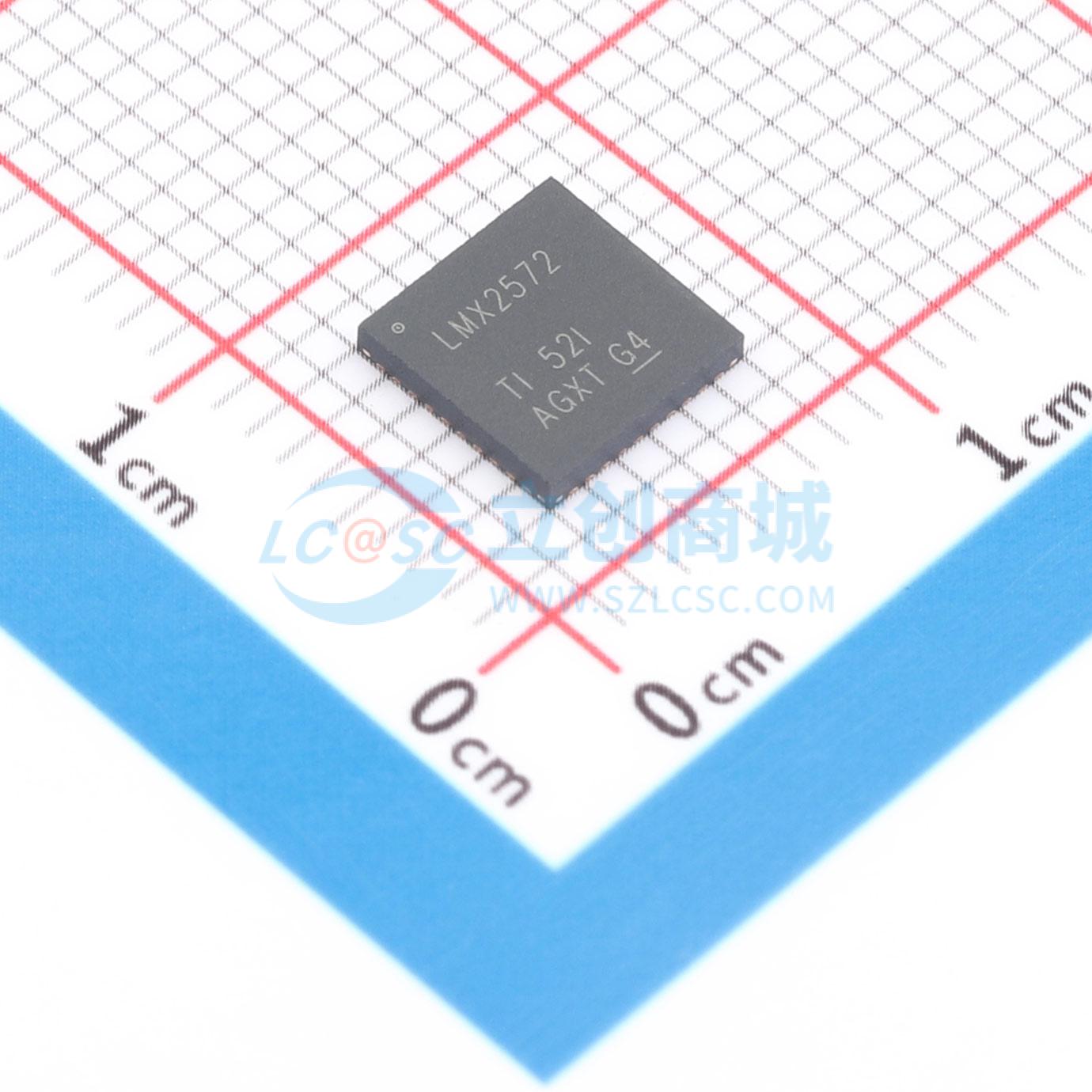

LMX2572RHAT

具有相位同步功能和JESD204B支持的低功耗宽带射频合成器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMX2572 6.4GHz 低功耗宽带射频合成器
品牌名称: TI(德州仪器)
商品型号: LMX2572RHAT
商品编号: C2651218
商品封装: VQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LMX2572是一款低功耗、高性能宽带合成器，可生成从12.5MHz到6.4GHz之间的任何频率，而无需使用内部倍频器。该PLL可提供优异的性能，而3.3V单电源中的电流消耗仅为75mA。

对于数字移动无线电(DMR)和无线麦克风等需要，LMX2572支持FSK调制。它支持离散电平FSK和脉冲整形FSK。离散数字FSK调制可通过编程或引脚实现。

LMX2572允许用户同步多个器件的输出，并可支持需要输入和输出之间具有确定延迟的应用。LMX2572提供了一个可精准调节相位的选项，以解决电路板上或器件内的延迟不匹配问题。频率斜升发生器可在自动斜坡生成选项或手动选项中最多合成2段斜坡，以实现最大的灵活性。通过快速校准算法，用户可在不到20μs的时间内改变频率。LMX2572还支持生成或重复SYSREF（符合JESD204B标准），这使其成为高速数据转换器计时的理想低功耗、低噪声时钟源。此配置中提供了精细的延迟调节，以解决极速线的延迟差异。

LMX2572集成了通过3.3V单电源供电的LDO，无需再配备板载低噪声LDO。

商品特性

输出频率：12.5MHz至6.4GHz
低功耗：75mA，3.3V电源供电
在100KHz偏频和6.4GHz载波的情况下具有 - 106dBc/Hz的相位噪声
PLL品质因数： - 232dBc/Hz
PLL标称1/f噪声： - 123.5dBc/Hz
32位分数N分频器
用可编程输入乘法器消除整数边界杂散
跨多个设备实现输出相位同步
支持具有可编程延迟的JESD204B SYSREF
支持斜升和线性调频脉冲函数
支持FSK直接数字调制
两个可编程输出功率水平差动输出
较快的VCO校准速度：<20us
3V至3.5V单电源

应用领域

测试和测量仪器
双线制数字音频广播
低功耗无线电通信系统
无线麦克风
专有无线连接
MIMO
雷达
高速数据转换器计时

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	6.4GHz

	属性	参数值
	工作电压	3V~3.5V
	工作温度	-40℃~+85℃
