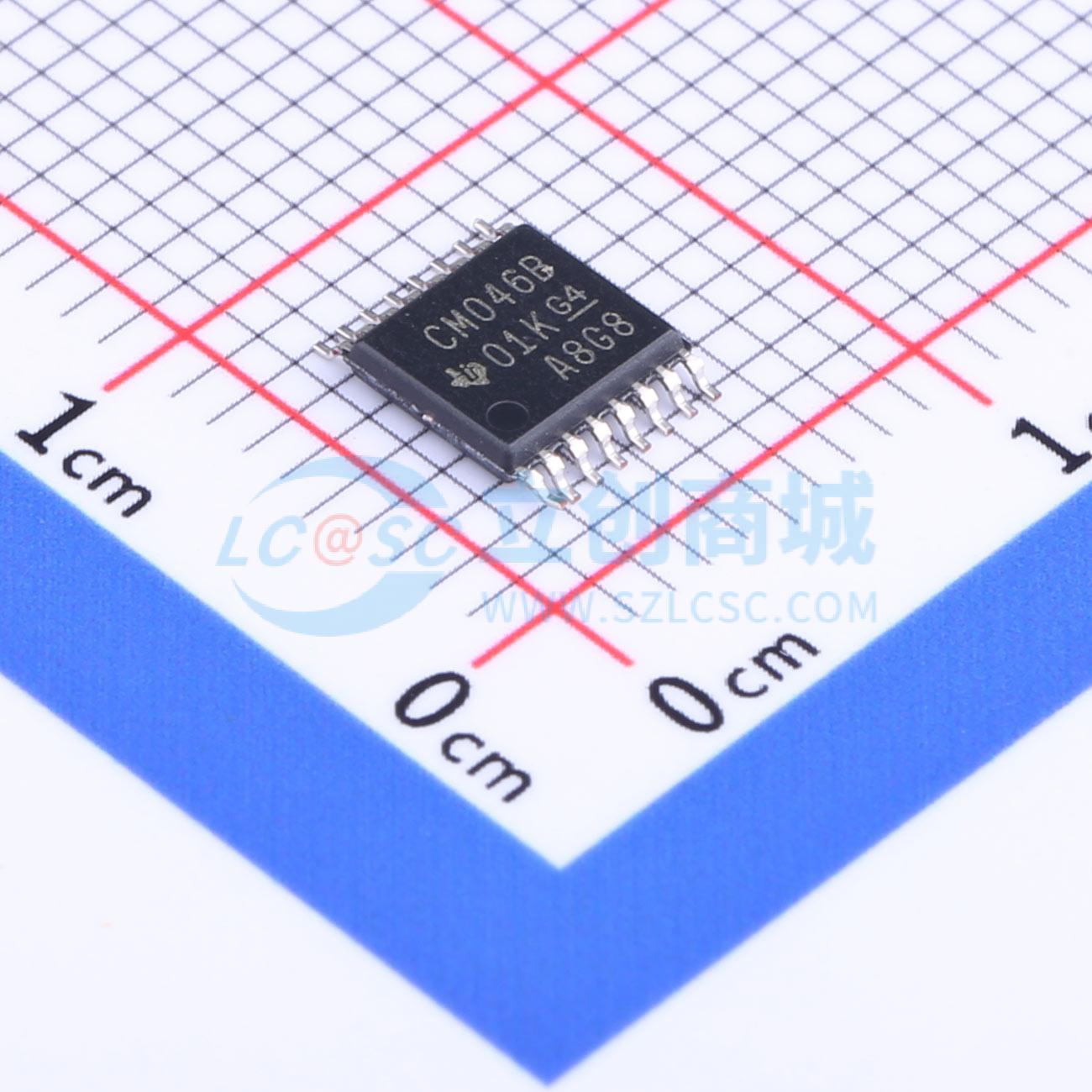

温馨提醒：图片仅供参考，商品以实物为准
CD4046BPWR
微功率锁相环路，CMOS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由低功耗线性压控振荡器（VCO）和两个不同的相位比较器组成，具有公共信号输入放大器和公共比较器输入。必要时提供5.2V齐纳二极管用于电源调节。VCO需要一个外部电容C1和一或两个外部电阻（R1或R1和R2），R1和C1决定VCO的频率和容量，R2可使VCO有频率偏移。VCO高输入阻抗（10¹²Ω）简化低通滤波器设计，提供VCO输入电压源跟随器输出。可通过在INHIBIT输入置逻辑0或1来使能或关闭VCO和源跟随器以最小化待机功耗。一个或多个CD4018、CD4029或CD4059a与CD4046B可用于构建微功耗低频合成器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4046BPWR
- 商品编号
- C2651240
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 2.4MHz | |
| 工作电压 | 3V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 时钟/振荡器 | 外置 |
商品概述
CD4046B CMOS微功耗锁相环（PLL）由一个低功耗线性压控振荡器（VCO）和两个不同的相位比较器组成，它们共用一个信号输入放大器和一个比较器输入。必要时，还提供一个5.2V的齐纳二极管用于电源稳压。
商品特性
- 极低功耗：在VCO t₀ = 10 kHz、VDD = 5V时，典型值为70 μW
- 工作频率范围：在VDD = 10V、R1 = 5 kΩ时，典型值高达1.4 MHz
- 低频漂移：在VDD = 10V时，典型值为0.04%/℃
- 两种相位比较器可选：异或网络（I）、带锁相脉冲输出用于锁定指示的边沿控制存储网络（II）
- 高VCO线性度：在VDD = 10V时，典型值< 1%
- VCO禁止控制，用于开关键控和超低待机功耗
- VCO控制输入的源极跟随器输出（解调输出）
- 齐纳二极管辅助电源稳压
- 标准化、对称的输出特性
- 在20V下对静态电流进行100%测试
- 具有5V、10V和15V的参数额定值
- 符合JEDEC暂行标准第13B号“'B'系列CMOS器件描述标准规范”的所有要求
应用领域
- FM解调器和调制器
- 频率合成与倍频
- 鉴频器
- 数据同步
- 电压-频率转换
- 音调解码
- FSK调制解调器
- 信号调理
