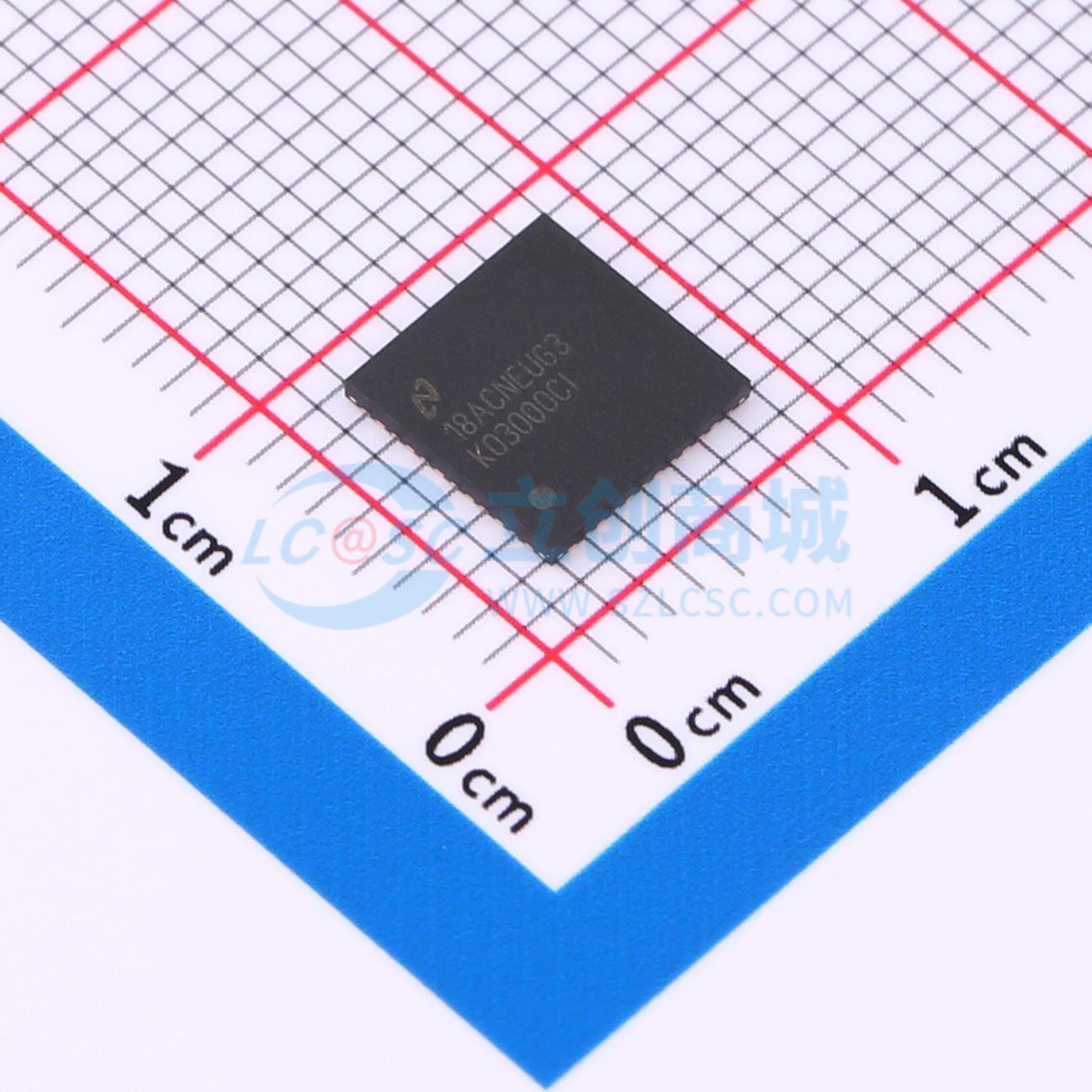

LMK03000CISQ/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMK03000 具有集成 VCO 的 1185 至 1296MHz、800fs RMS 抖动、精密时钟调节器
品牌名称: TI(德州仪器)
商品型号: LMK03000CISQ/NOPB
商品编号: C2651228
商品封装: WQFN-48(7x7)
包装方式: 编带
商品毛重: 0.183333克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	相位偏移	支持
	时钟/振荡器	内置；外置

商品概述

LMK03000系列精密时钟调节器集抖动清理/修复、参考时钟倍频和分配功能于一体。这些器件集成了压控振荡器（VCO）、高性能整数N锁相环（PLL）、部分集成的环路滤波器，以及多种LVDS和LVPECL组合的多达八个输出。 VCO输出可选择从Fout端口引出。在内部，VCO输出经过VCO分频器，为各个时钟分配模块提供信号。每个时钟分配模块包括可编程分频器、相位同步电路、可编程延迟器、时钟输出多路复用器和LVDS或LVPECL输出缓冲器。这使得参考时钟的多个整数倍相关且经过相位调整的副本能够分配给八个系统组件。该时钟调节器采用48引脚WQFN封装，引脚布局与同系列的其他时钟器件兼容。

商品特性

集成超低相位噪声基底的VCO
集成归一化相位噪声贡献达 -224 dBc/Hz的出色整数N PLL
VCO分频值为2至8（全分频），通道分频值为1、2至510（偶分频）
LVDS和LVPECL时钟输出
部分集成的环路滤波器
每个时钟输出引脚都有专用的分频器和延迟模块
兼容的时钟器件系列
3.15至3.45 V工作电压
封装：48引脚WQFN（7.0×7.0×0.8 mm）
输入时钟纯净时，时钟发生器性能达200 fs RMS（10 Hz至20 MHz）

应用领域

数据转换器时钟
网络、SONET/SDH、DSLAM
无线基础设施
医疗
测试与测量

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	-
	工作电压	3.15V~3.45V
	输出通道数	8
