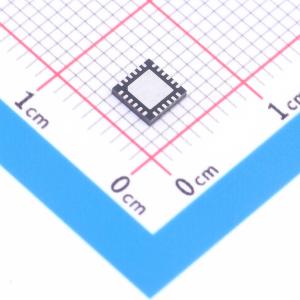

温馨提醒：图片仅供参考，商品以实物为准

LMX2491RTWR

具有斜坡/线性调频生成功能的低噪声宽带RFPLL

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMX2491 具有斜坡/线性调频脉冲生成功能的 6.4GHz 低噪声分数 N PLL
品牌名称: TI(德州仪器)
商品型号: LMX2491RTWR
商品编号: C2651213
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	输出通道数	-
	工作温度	-40℃~+85℃
	时钟/振荡器	外置

商品概述

LMX2491器件是一款具有斜坡/线性调频生成功能的低噪声6.4GHz宽带Δ-Σ分数N PLL。它由一个相位频率检测器、可编程电荷泵以及适用于外部VCO的高频输入组成。LMX2491广泛支持各类灵活的斜坡功能，包括FSK、PSK和多达8段的可配置分段线性FM调制配置文件。该器件具有精密PLL分辨率和快速斜升功能，相位检测器速率高达200MHz。LMX2491允许读回其任一寄存器。LMX2491可由3.3V单电源供电运行。此外，该器件支持电压高达5.25V的电荷泵，无需使用外部放大器即可提供相位噪声性能得到改善的简易解决方案。

商品特性

-227dBc/Hz标准化锁相环(PLL)噪声
500MHz至6.4GHz宽带PLL
3.15V至5.25V电荷泵PLL电源
多用途斜坡/超宽带信号源生成功能
200MHz最大相位检测器频率
频移键控/相移键控(FSK/PSK)调制引脚
数字锁检测3.3V单电源供电

应用领域

调频连续波(FMCW)雷达
微波回程
测试和测量
无线基础设施
适用于高速模数转换器/数模转换器(ADC/DAC)的采样时钟

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	-
	最大输出频率	6400MHz
	工作电压	3.15V~3.45V
