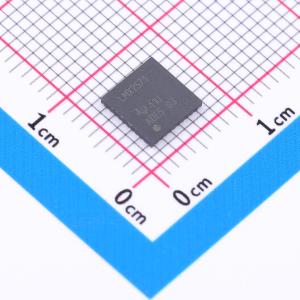

LMX2571NJKT

LMX2571是一款低功耗、高性能、宽带PLLatinum™射频(RF)合成器，该合成器集成了Δ-Σ分数N PLL、多核压控振荡器(VCO)、可编程输出分压器以及两个输出缓冲器。VCO内核的工作频率高达5.376GHz，持续输出频率范围为10MHz至1344MHz。 该合成器还可搭配外部VCO使用。在此配置下，需使用专用的5V电荷泵和输出分压器。 该合成器还包含一个独特的可编程乘法器，有助于去除毛刺，即使毛刺落在整数边界，系统也仍能够使用任一通道。 其输出具有SPDT开关，可用作FDD无线电应用中的发送/接收开关。并且可同时导通两个开关，以便同时提供双输出。 LMX2571通过编程或相应引脚来支持直接数字FSK调制。该器件支持离散电平FSK、脉冲成形FSK以及模拟FM调制。 该器件采用了一项全新的FastLock技术，即使在外部VCO与窄带回路滤波器搭配使用时，用户也能够在不到1.5ms的时间内从一个频率切换至另一频率。

• 输出频率范围：10MHz至1344MHz
• 低相位噪声和毛刺
• 12.5kHz偏移@480MHz时为–123dBc/Hz，1MHz偏移@480MHz时为–145dBc/Hz，标准化锁相环(PLL)噪底为–231dBc/Hz，杂散优于–75dBc/Hz
• 新型FastLock技术，缩短了锁定时间
• 新型整数边界毛刺去除技术
• 集成5V电荷泵和输出驱动器，用于外部压控振荡器(VCO)操作
• 2、4和8电平或者任意电平数直接数字移频键控(FSK)调制
• 一个TX/RX输出或两个扇出输出
• 39mA典型合成器模式（内部VCO）
• 9mA典型PLL模式（外部VCO）
• 晶振、XO或差分参考时钟输入
• 低电流消耗
• 24位分数N Δ-Σ调制器

• 双工模式数字专业双向无线电– dPMR、DMR、PDT、P25 Phase I
• 低功耗无线电通信系统
• 卫星通信调制解调器
• 无线麦克风
• 专有无线连接
• 手持式测试和测量设备
