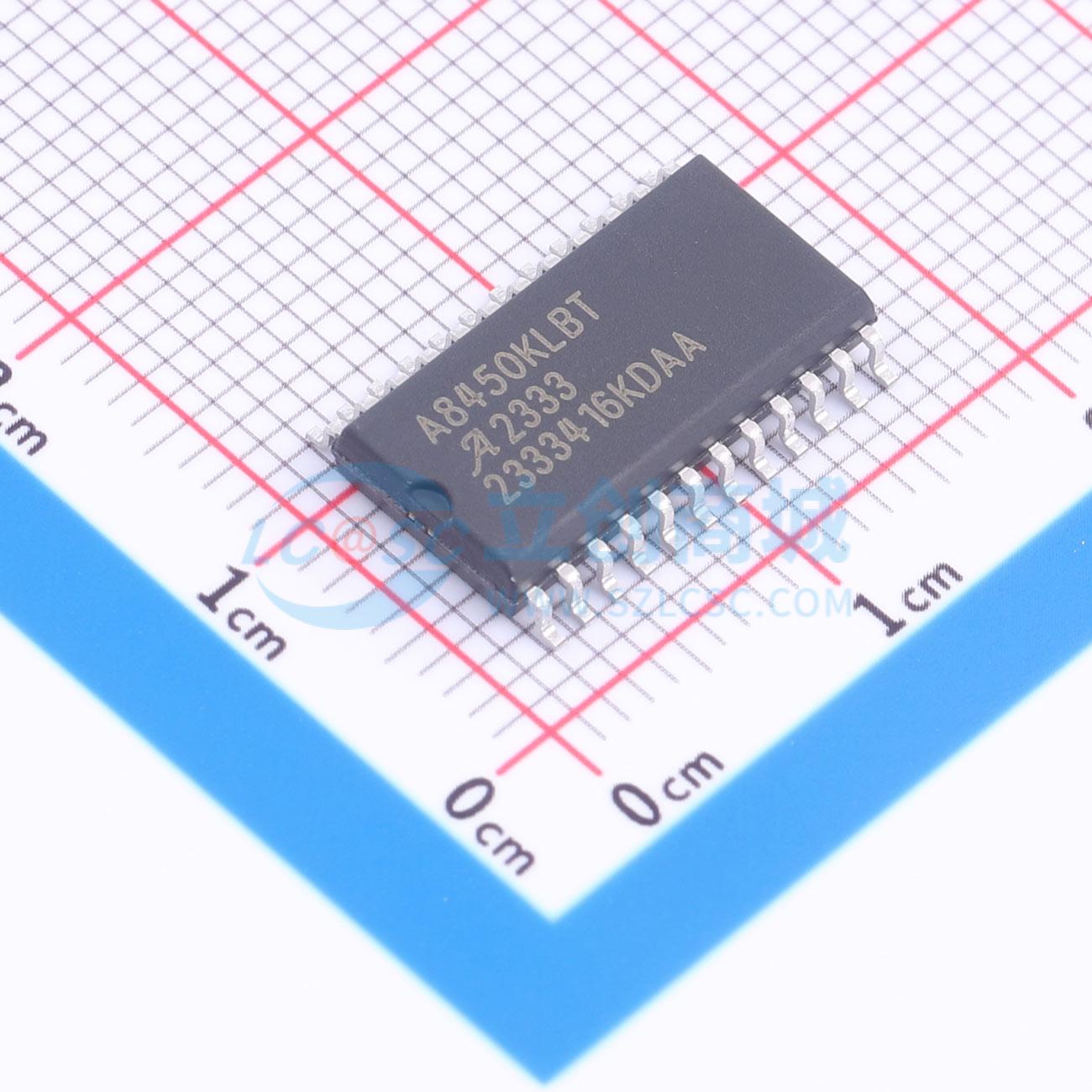

A8450KLBTR-T

A8450是一款专为汽车应用设计的多输出电源。A8450可在较宽的输入电源范围内工作，旨在满足高环境温度环境的要求。 四个稳压输出提供了多种选择。3.3 V稳压器和1.2至3.3 V可调稳压器可用于为微控制器或DSP内核供电，或用于I/O、传感和模数转换。两个5 V输出，一个为数字输出，另一个为模拟输出，在工作温度范围内，输出跟踪精度在0.5%以内。此外，模拟稳压器具备电池短路保护功能。所有四个稳压器均具备折返式限流保护。 可通过两个输入引脚来启用或禁用该器件。ENBAT引脚上的高压输入允许使用发动机点火或电池开关信号来启用/禁用。ENB引脚上的逻辑电平输入允许通过微控制器或DSP信号来启用/禁用。 禁用时，A8450的电流消耗小于10 μA。POR（上电复位）模块监控电源电压，并为微控制器或DSP复位提供具有可调延迟的复位信号。一个独立的故障引脚可指示TSD（热关断）、5 V模拟电源短路以及5 V模拟或数字欠压情况。 A8450采用24引脚SOIC - W封装（部件编号后缀为LB），其电源接地引脚内部熔断，以提高热性能。在四层电路板上，其热阻RθJA为35℃/W。无铅（Pb）版本采用100%雾锡引脚框架电镀。

• 6至45 V输入范围
• 输出为5.7 V的DC - DC降压转换器
• 具备折返式过流保护和欠压锁定（UVLO）
• 双5 V输出
  • 数字5 V ±2%，200 mA
  • 模拟5 V，200 mA
  • 模拟稳压器具备电源短路保护
  • 在整个工作温度范围内，模拟到数字稳压器输出跟踪精度< 0.5%
• 具备折返式限流的3.3 V线性稳压器
• 输出可调范围为1.2 V至3.3 V的线性稳压器，折返式限流可调
• 点火开关启用；睡眠模式
• 低输入电压时可实现100%占空比运行
• 电源正常输出
• -40℃至135℃环境工作温度范围
