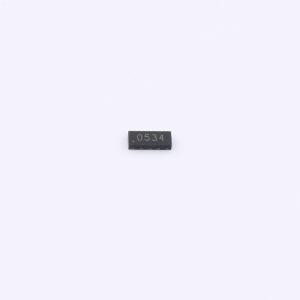

温馨提醒：图片仅供参考，商品以实物为准
HPESD4USB5B-TBS
ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器拥有3A的最大电流承受能力，在5V电压下工作，适用于多种电子产品的保护需求。其0.4pF的典型结电容确保了信号传输的清晰度与速度。该器件采用四通道设计，并配置为单向导通模式，能有效抵御静电放电和电压突变对消费电子产品中数据线和接口造成的损害。
- 商品型号
- HPESD4USB5B-TBS
- 商品编号
- C25503741
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.025333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 50W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
HPESD4USB5B-TBS是一款4通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对二极管组成，可将正或负ESD电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为GND）与系统接地相连。正ESD电流通过ESD二极管和齐纳二极管导向接地，正ESD电压被钳位到齐纳电压。封装为DFN2510 - 10L。
商品特性
- 4通道ESD保护；
- 提供符合IEC61000 - 4 - 2 4级的ESD保护；
- ±25kV空气放电；
- ±20kV接触放电；
- 超低电容：典型值0.4pF；
- 低钳位电压；
- 低工作电压；
- 固态硅技术；
- 保护四条I/O线路；
- 符合RoHS标准且无卤。
