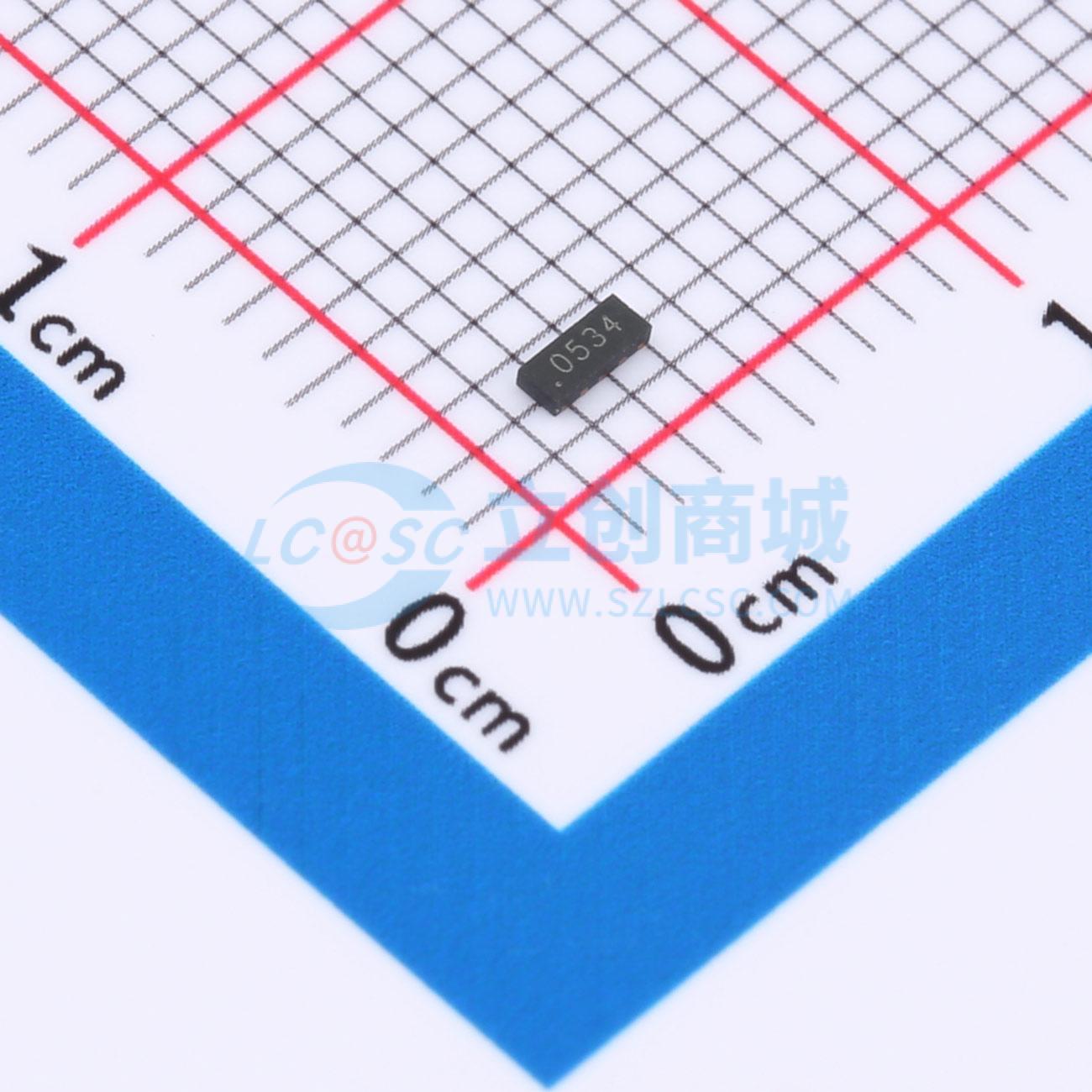

温馨提醒：图片仅供参考，商品以实物为准
HCESD2510LC5VU-S
单向ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器件，集成了4个高效保护通道，能在5V工作电压下稳定工作，每通道能承受3A的峰值脉冲电流，具有超低0.4pF典型电容值，确保高速信号无干扰传递，为高灵敏度电路提供精密守护。
- 商品型号
- HCESD2510LC5VU-S
- 商品编号
- C25503746
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.025333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
HCESD2510LC5VU - S 是一款 4 通道超低电容轨钳位 ESD 保护二极管阵列。每个通道由一对二极管组成，可将正或负 ESD 电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为 GND）与系统接地相连。正 ESD 电流通过 ESD 二极管和齐纳二极管导向接地，正 ESD 电压被钳位到齐纳电压。封装形式为 DFN2510 - 10L。
商品特性
- 4 通道 ESD 保护；
- 提供符合 IEC61000 - 4 - 2 4 级的 ESD 保护：
- ±25kV 空气放电；
- ±20kV 接触放电；
- 超低电容：典型值 0.4pF；
- 低钳位电压；
- 低工作电压；
- 固态硅技术；
- 保护四条 I/O 线路；
- 符合 RoHS 标准且无卤。
