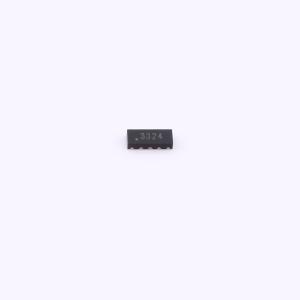

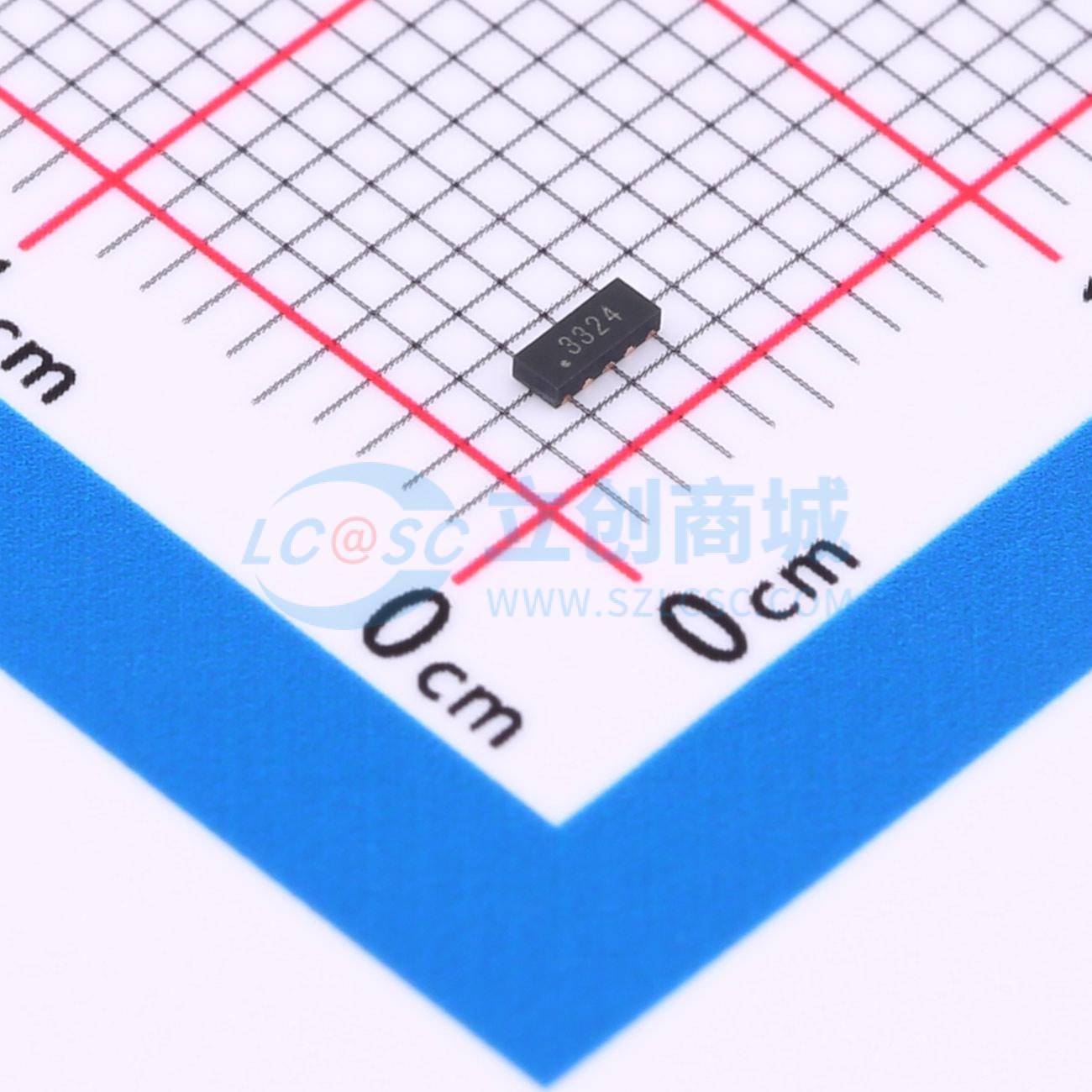

温馨提醒：图片仅供参考，商品以实物为准
HDT1240A-04LP-7
单向ESD 3.3V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器采用四通道设计，每通道耐压3.3V，为多线路系统提供精确保护。4A峰值电流处理能力，确保在高压冲击下电路依旧稳定。0.6pF的低电容值设计，保证信号传输的高速与纯净，是精密电子和高速数据线路保护的理想元件。
- 商品型号
- HDT1240A-04LP-7
- 商品编号
- C25503727
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.0225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.6pF |
商品概述
HDT1240A-04LP-7 是一款 4 通道超低电容轨钳位 ESD 保护二极管阵列。每个通道由一对二极管组成，可将正或负 ESD 电流导向正或负轨。在正负电源轨之间集成了一个齐纳二极管到阵列中。在典型应用中，负轨引脚（指定为 GND）与系统接地相连。正 ESD 电流通过 ESD 二极管和齐纳二极管导向接地，正 ESD 电压被钳位到齐纳电压。封装形式为 DFN2510-10L。
商品特性
- 4 通道 ESD 保护
- 提供符合 IEC61000-4-2 4 级标准的 ESD 保护
- ±15kV 空气放电
- ±10kV 接触放电
- 通道 I/O 到 GND 电容：最大 0.55pF
- 通道 I/O 到 I/O 电容：最大 0.6pF
- 低钳位电压
- 低工作电压
- 改进的齐纳结构
- 优化的封装便于高速数据线 PCB 布局
- 符合 RoHS 标准且无卤
