温馨提醒：图片仅供参考，商品以实物为准

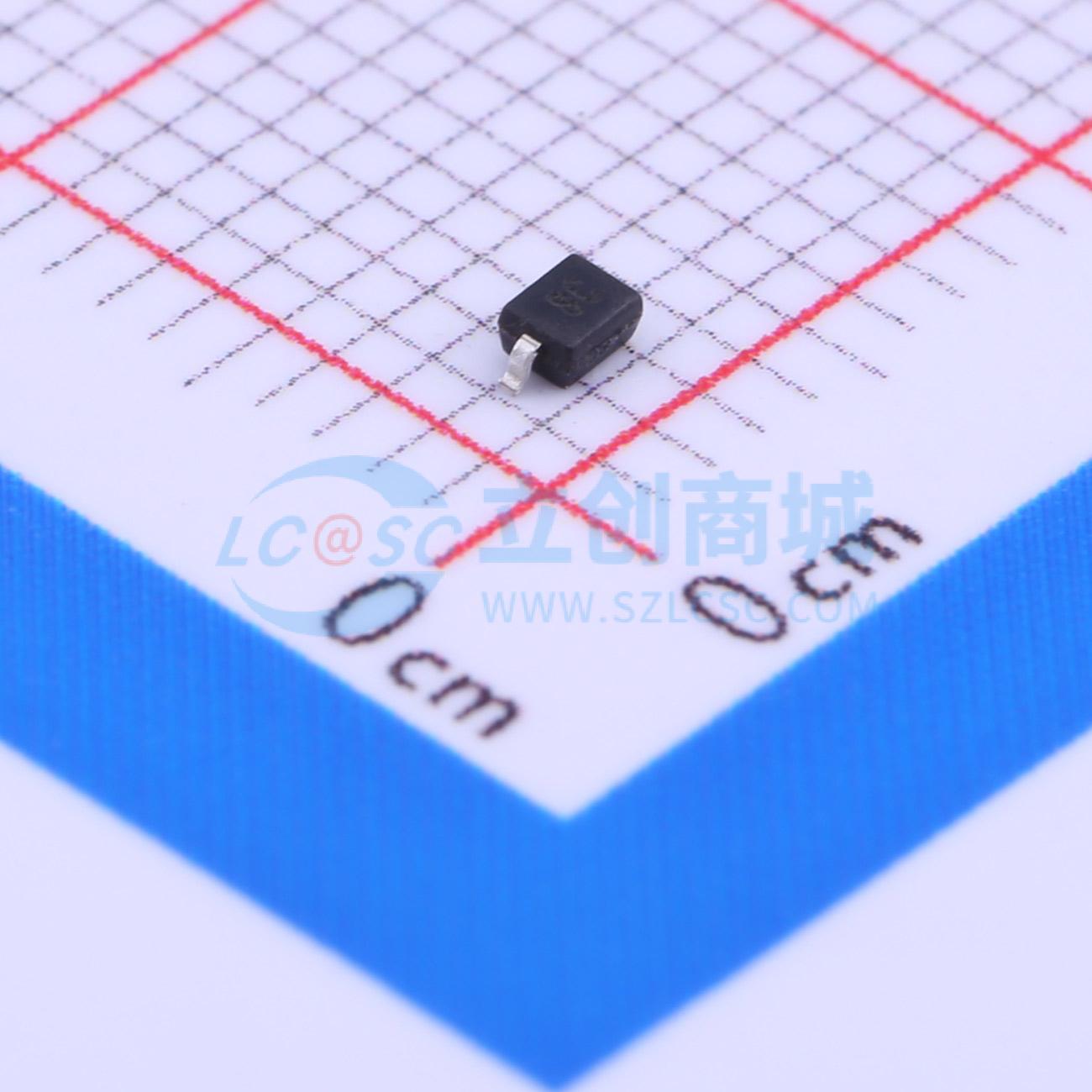

GBLC08C-LF-T7

双向TVS 8V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GBLCxx和GBLCxxC系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列有单向和双向两种配置，对于8/20μs波形的额定功率为350 W。GBLCxx和GBLCxxC系列符合IEC 61000 - 4 - 2（静电放电，ESD）和IEC 61000 - 4 - 4（电快速瞬变脉冲群，EFT）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要问题。该系列在微型SOD - 323封装中提供超低电容和低泄漏电流。
品牌名称: PROTEK
商品型号: GBLC08C-LF-T7
商品编号: C282422
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

GBLCxx和GBLCxxC系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列有单向和双向两种配置，对于8/20μs波形的额定功率为350 W。 GBLCxx和GBLCxxC系列符合IEC 61000 - 4 - 2（静电放电，ESD）和IEC 61000 - 4 - 4（电快速瞬变脉冲群，EFT）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要问题。该系列在微型SOD - 323封装中提供超低电容和低泄漏电流。

商品特性

符合IEC 61000 - 4 - 2（ESD）：空气放电±15kV，接触放电±8kV，超过4级标准：可承受20kV接触放电和25kV空气放电
符合IEC 61000 - 4 - 4（EFT）：40A - 5/50ns
符合IEC 61000 - 4 - 5（浪涌）
符合ISO 10605（ESD）：330pF/2kΩ，±20kV接触放电
每线350 W峰值脉冲功率（tp = 8/20μs）
可替代多层压敏电阻（MLV，0805）
单向和双向配置
保护一个电源或I/O端口
静电放电保护能力>25kV
低钳位电压
提供3V至24V多种电压选择
超低电容：3pF（典型值）
符合RoHS标准
符合REACH标准

应用领域

以太网10/100/1000 Base T
智能手机
手持无线系统
USB接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	8V
	钳位电压	13.4V
	峰值脉冲功率(Ppp)	350W@8/20us

	属性	参数值
	击穿电压	8.5V
	反向电流(Ir)	2pA
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
