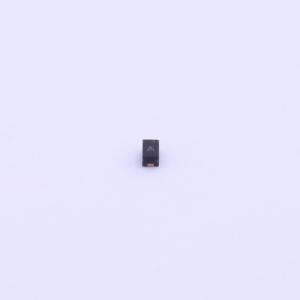

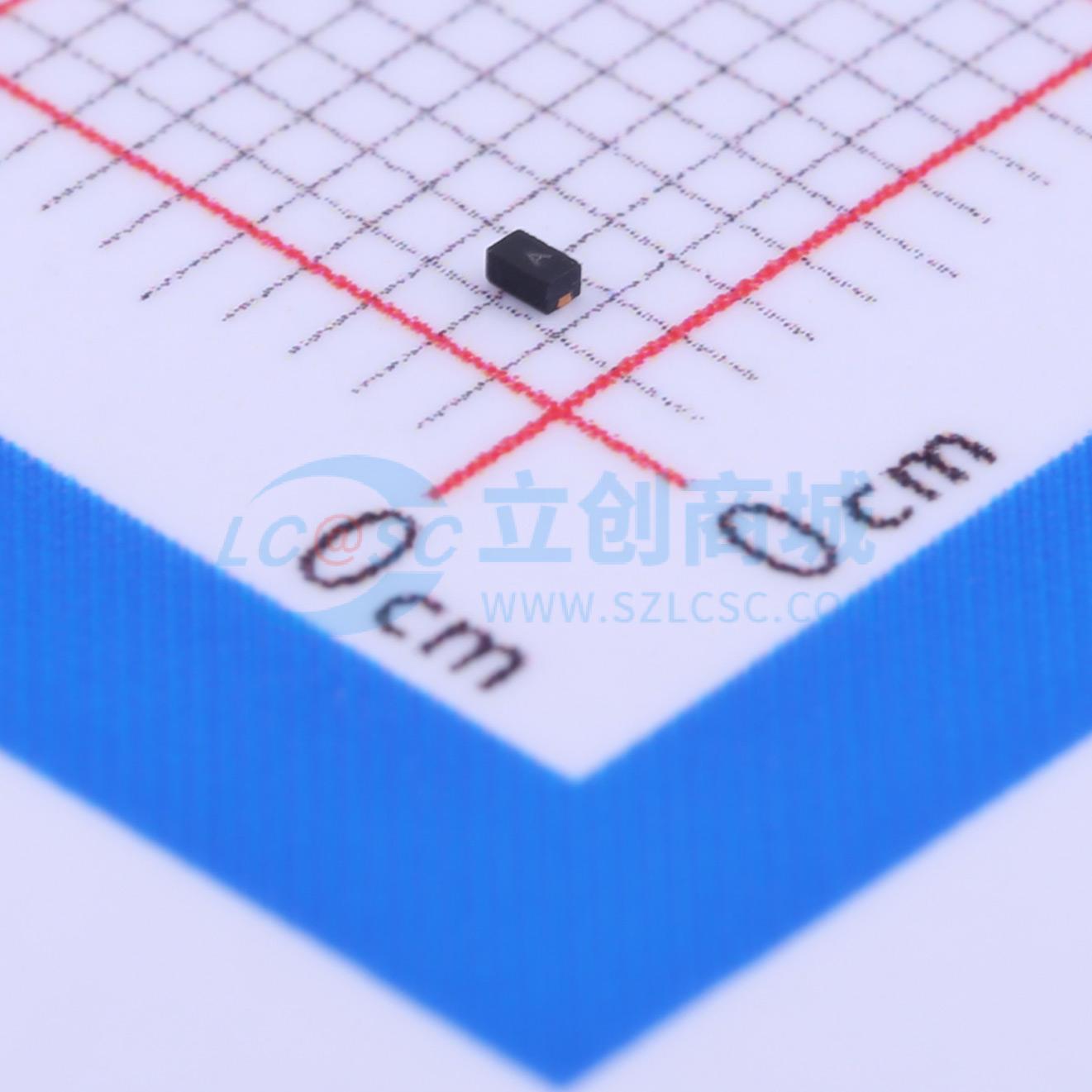

PRSB6.8C-LF-T710

双向TVS 4.7V截止峰值脉冲电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PRSB6.8C是一款瞬态电压抑制器阵列（TVS），旨在保护无线通信设备、智能手机和便携式电子设备等应用。PRSB6.8C采用双向配置，工作电压为4.7V，最小击穿电压为5.7V。该器件使用10/1000μs波形时的峰值脉冲功率额定值为10瓦，在8/20μs时为50瓦，足以保护关键接口位置免受三级雷击威胁。PRSB6.8C还适用于保护数据线免受ESD和EFT影响。该器件符合IEC 61000 - 4 - 2和IEC 61000 - 4要求。在较高的工作频率或更快的边沿速率下，插入损耗和信号完整性是主要问题。该器件与集成到TVS/滤波器网络中的无源元件结合，可用于EMI/RFI保护。
品牌名称: PROTEK
商品型号: PRSB6.8C-LF-T710
商品编号: C282424
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

PRSB6.8C是一款瞬态电压抑制器阵列（TVS），旨在保护无线通信设备、智能手机和便携式电子设备等应用。PRSB6.8C采用双向配置，工作电压为4.7V，最小击穿电压为5.7V。该器件使用10/1000μs波形时的峰值脉冲功率额定值为10瓦，在8/20μs时为50瓦，足以保护关键接口位置免受三级雷击威胁。 PRSB6.8C还适用于保护数据线免受ESD和EFT影响。该器件符合IEC 61000 - 4 - 2和IEC 61000 - 4要求。在较高的工作频率或更快的边沿速率下，插入损耗和信号完整性是主要问题。该器件与集成到TVS/滤波器网络中的无源元件结合，可用于EMI/RFI保护。

商品特性

符合IEC 61000 - 4 - 2（ESD）：空气放电±15kV，接触放电±8kV
符合IEC 61000 - 4 - 4（EFT）
每线10瓦峰值脉冲功率（tp = 10/1000μs）
每线50瓦峰值脉冲功率（tp = 8/20μs）
双向配置
保护1条数据线
低钳位电压
易于制造安装
低电容
符合RoHS标准
符合REACH标准

应用领域

数据线噪声抑制
智能手机
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	4.7V
	钳位电压	17.5V
	峰值脉冲电流(Ipp)	3A@8/20us
	峰值脉冲功率(Ppp)	50W@8/20us

	属性	参数值
	击穿电压	5.7V
	反向电流(Ir)	500nA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	15pF
