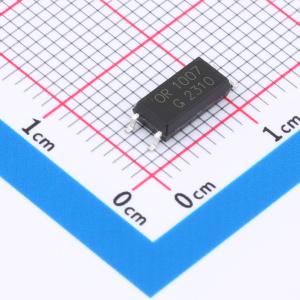

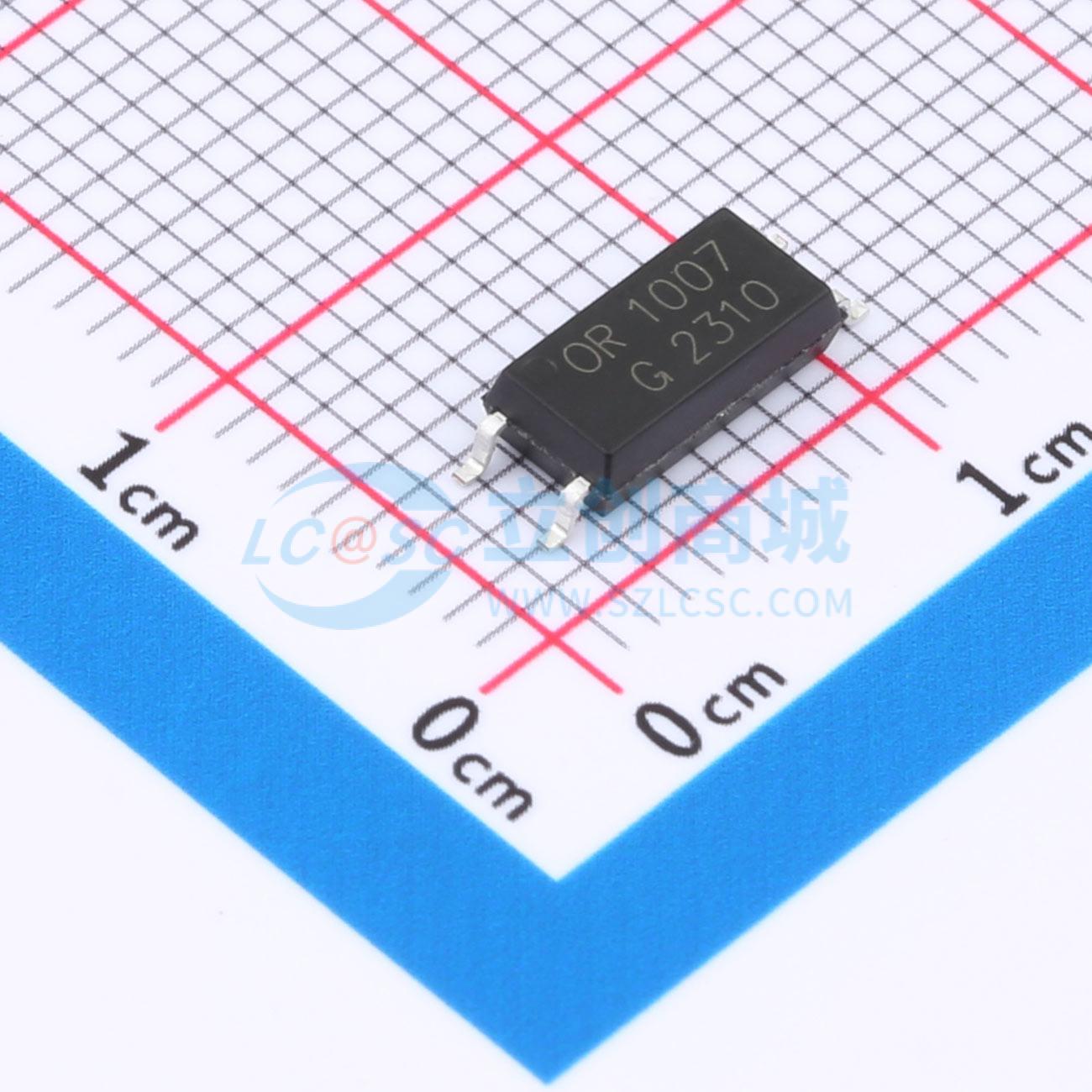

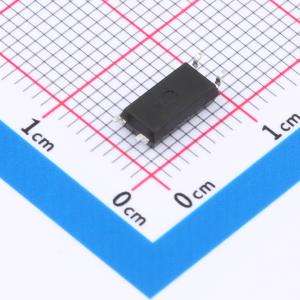

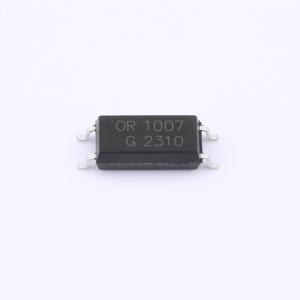

温馨提醒：图片仅供参考，商品以实物为准
OR-1007-TP-G
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 消费级
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-1007-TP-G
- 商品编号
- C282463
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.242333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4.7us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 160% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
OR-10XX系列器件包含一个红外发光二极管，光电晶体管探测器。不含卤素和Sb₂O₃，它们封装在一个4引脚SOP里面。
商品特性
- 电流转换比(CTR : MIN. 50% at IF = 5mA, ΔVCE = 5V, Ta = 25 °C)
- 绝缘电压：(VISO = 5,000Vrms)
- 高集电极发射极电压(ΔVCE0 = 70V)
- 温度范围： -55 °C to 110 °C
- 爬电距离：> 8mm
- 无铅，符合RoHS标准
应用领域
- 可编程控制器
- 系统设备，测量仪器
- 电信设备
- 家用电器，如风扇加热器等
- 不同的电势和阻抗的电路之间的信号传输
