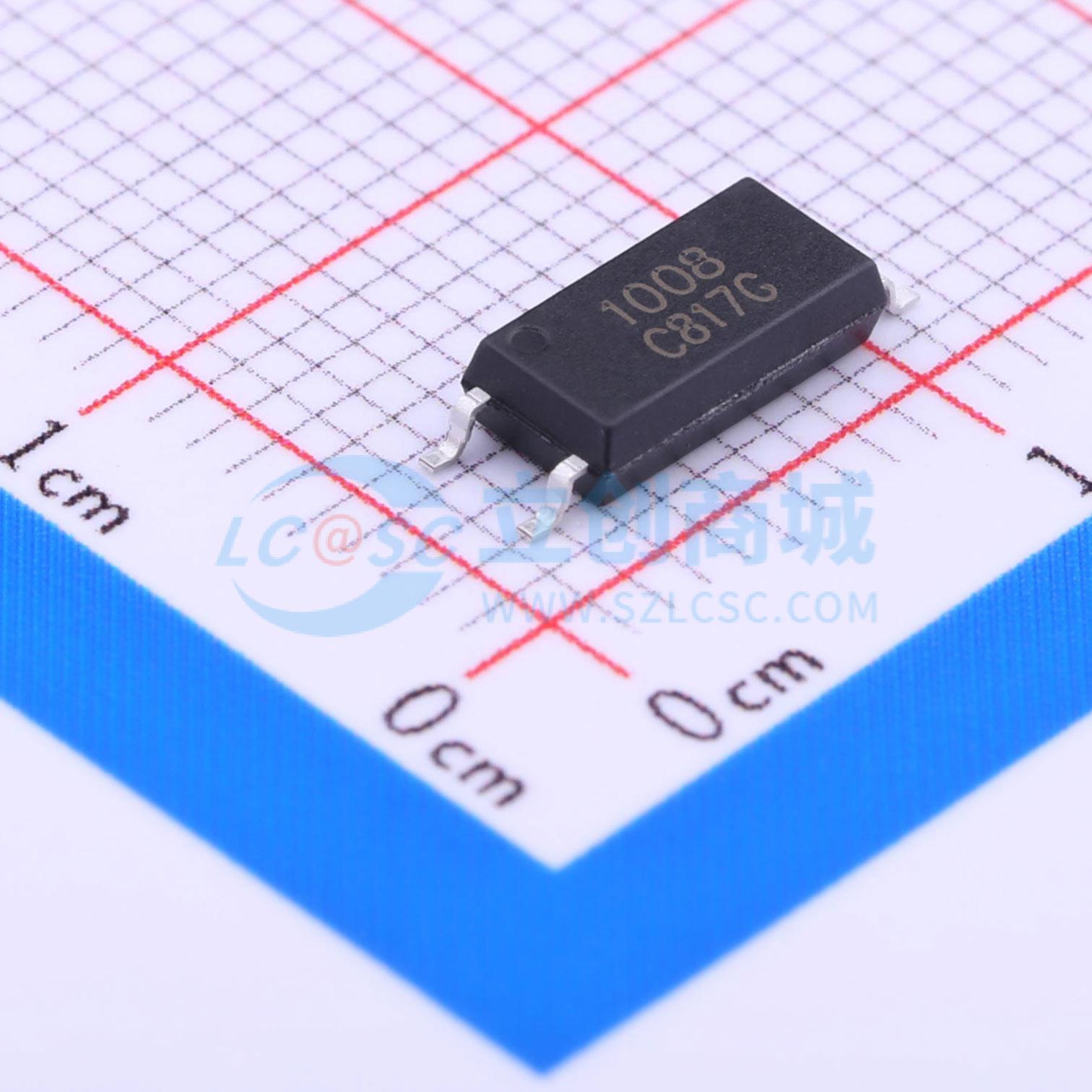

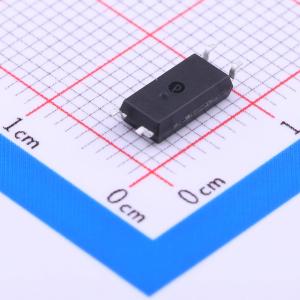

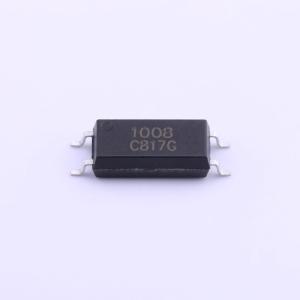

OR-1008-TP-G
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OR-10XX 系列器件由一个红外发射二极管和一个与之光耦合的光电晶体管探测器组成。它们采用 4 引脚 SOP 封装。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-1008-TP-G
- 商品编号
- C282474
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.238克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4.7us | |
| 工作温度 | -55℃~+125℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
OR-10XX系列器件由一个红外发光二极管和一个光晶体管探测器光耦合组成。它们采用4引脚SOP封装。
商品特性
- 电流传输比：（IF = 5mA、VCE = 5V时，CTR为50~600%）（IF = 10mA、VCE = 5V时，CTR为63~320%）
- 高输入-输出隔离电压（Viso = 5000Vrms）
- 高集电极-发射极电压（VCEO = 80V）
- 温度范围：-55℃至125℃
- 爬电距离 >8mm
- 采用双传输模塑技术
- 长型迷你扁平封装：高度2.3mm：OR-10XX系列
- ESD通过HBM 8000V/MM 2000V
- 安全认证：UL认证（编号E323844）、VDE认证（编号40029733）、CQC认证（编号CQC18001190940）
- 符合RoHS、REACH标准
- 湿度敏感度等级1级
应用领域
- 可编程控制器
- 系统设备、测量仪器
- 通信设备
- 家用电器，如暖风机等
- 不同电位和阻抗电路之间的信号传输
