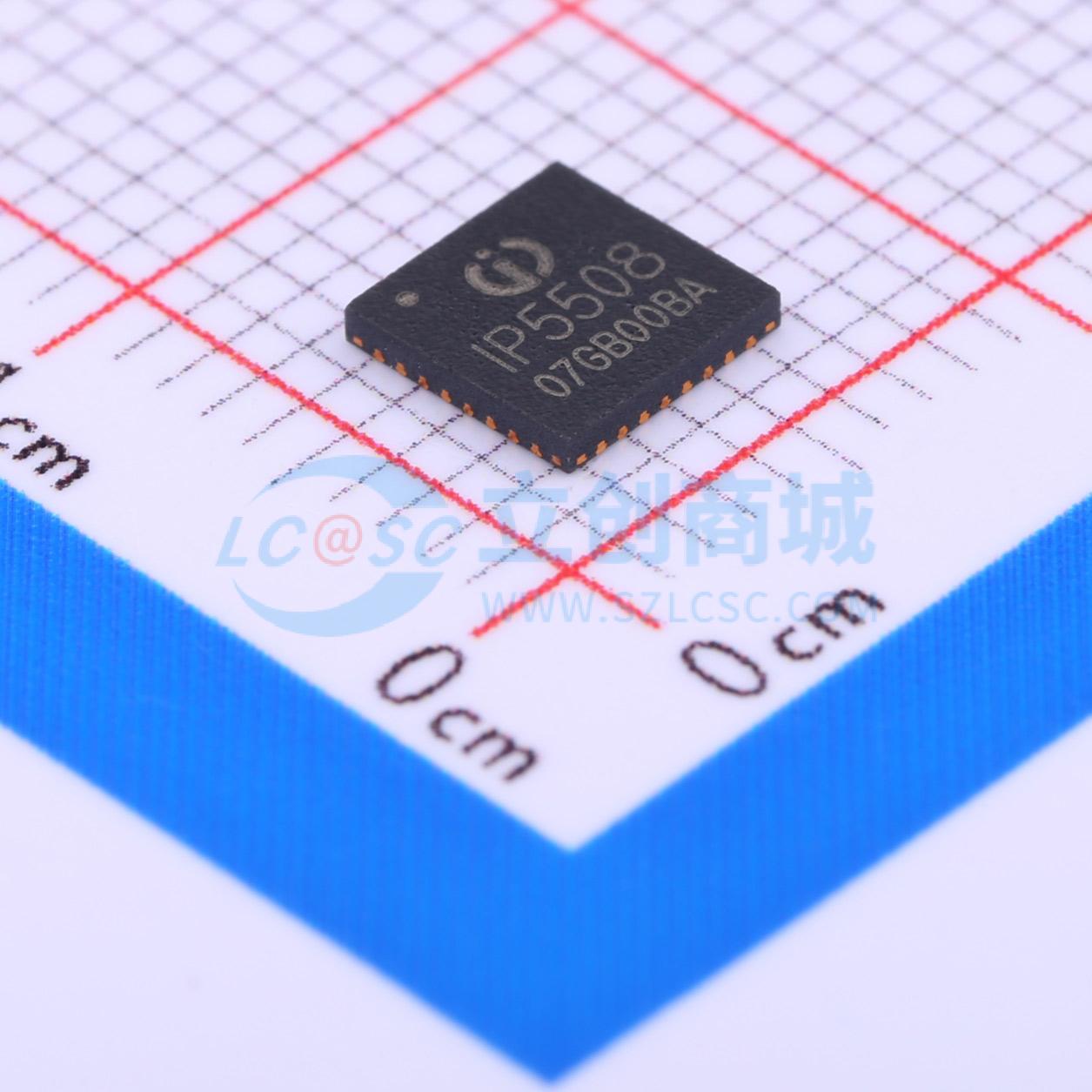

IP5508_BZ_188

IP5508是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为数码管显示移动电源提供完整的电源解决方案。

IP5508的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP5508只需一个电感实现降压与升压功能。DC-DC转换器工作在500KHz，可以支持低成本电感和电容。

IP5508的同步升压系统提供额定2.4A输出电流，转换效率高至93%。空载时，自动进入休眠状态，静态电流降至100uA以内。

IP5508采用开关充电技术，提供额定2A充电电流，充电效率高至92%。内置IC温度和输入电压智能调节充电电流。

IP5508内置14bit ADC，可精确测量电池电压和电流。IP5508的内置库仑计算法可准确获取电池电量信息。

IP5508可支持5/4/3/2/1颗LED电量或数码管显示和照明手电筒功能。

IP5508采用QFN32封装。

• 2.4A同步升压转换，升压效率最高达93%，充电效率最高达92%，内置电源路径管理，支持边充边放
• 支持线补
• 自动调节充电电流，匹配适配器输出能力，2A同步开关充电
• 支持4.20V、4.30V、4.35V和4.4V电池
• 内置14bit ADC和精准库伦计算法，支持5/4/3/2/1颗LED电量，支持数码管显示，1A/2A输出口识别，支持外部PIN选电芯初始容量
• 支持电芯容量自校准
• 内置照明灯驱动，支持NTC功能，自动检测负载插入/拔出
• 智能识别负载，自动进待机，待机功耗小于100µA
• 功率MOS内置，1uH单电感实现充放电
• 内置多种数码管驱动电路
• 输出过流、过压、短路保护
• 输入过压、过充、过放、过流放电保护，整机过温保护
• 可灵活低成本定制方案

• 移动电源/充电宝
• 手机、平板电脑等便携式设备
• 补水仪/暖手宝
