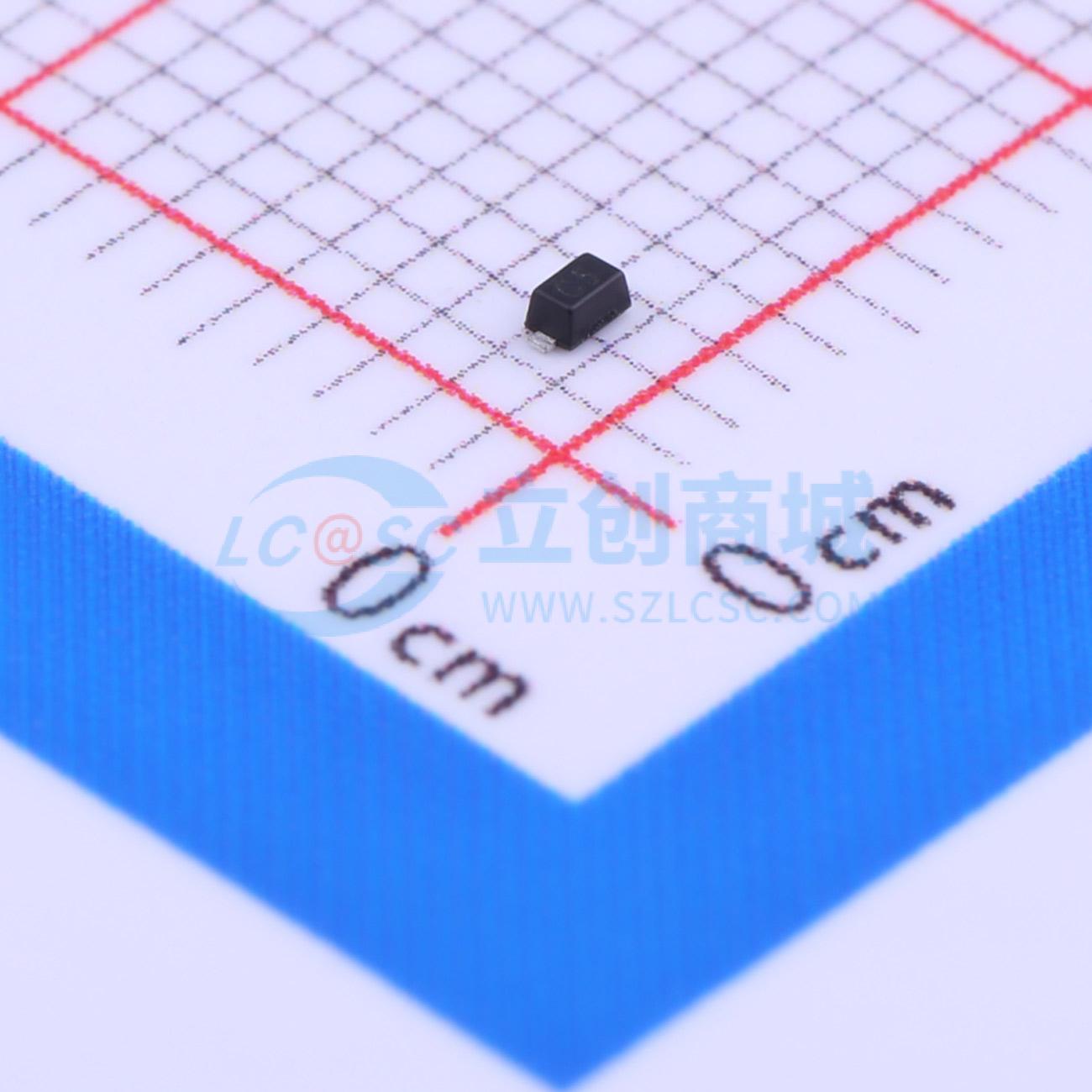

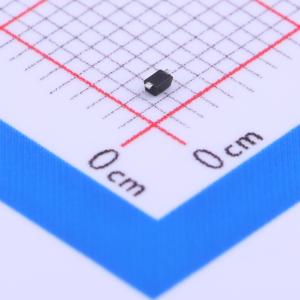

RSB6.8S-LF-T7

双向TVS 4.7V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: RsB6.8s是一款低电容瞬态电压抑制器，旨在保护无线通信设备、PCMCIA卡和便携式电子产品等应用。该器件采用双向配置，工作电压为4.7V，最小击穿电压为5.7V。RsB6.8s的峰值脉冲功率额定值为10W（10 / 1000μs），足以保护关键接口位置免受静电放电（ESD）威胁
品牌名称: PROTEK
商品型号: RSB6.8S-LF-T7
商品编号: C282426
商品封装: SC-79
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

RSB6.8S是一款低电容瞬态电压抑制器，旨在保护无线通信设备、PCMCIA卡和便携式电子设备等应用。该器件采用双向配置，工作电压为4.7V，最小击穿电压为5.7V。RSB6.8S的峰值脉冲功率额定值为10W（10/1000μs），足以保护关键接口位置免受ESD威胁。 RSB6.8S非常适合保护5V直流线路和数据I/O端口免受ESD和EFT的影响。该器件符合IEC 61000 - 2和IEC 61000 - 4 - 4标准的要求。采用SC - 79封装，可替代类似的0803外形器件。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准：空气放电 - 15kV，接触放电 - 8kV
符合IEC 61000 - 4 - 4（EFT）标准：40A - 5/50ns
每线10W峰值脉冲功率（tp = 10 / 1000μs）
双向配置
可替代多层压敏电阻（0803）
低钳位电压
低电容
符合RoHS标准
符合REACH标准

应用领域

数据/音频线路噪声抑制
智能手机
数码相机
笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	4.7V
	峰值脉冲功率(Ppp)	10W@10/1000us
	击穿电压	5.7V

	属性	参数值
	反向电流(Ir)	500nA
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	30pF
