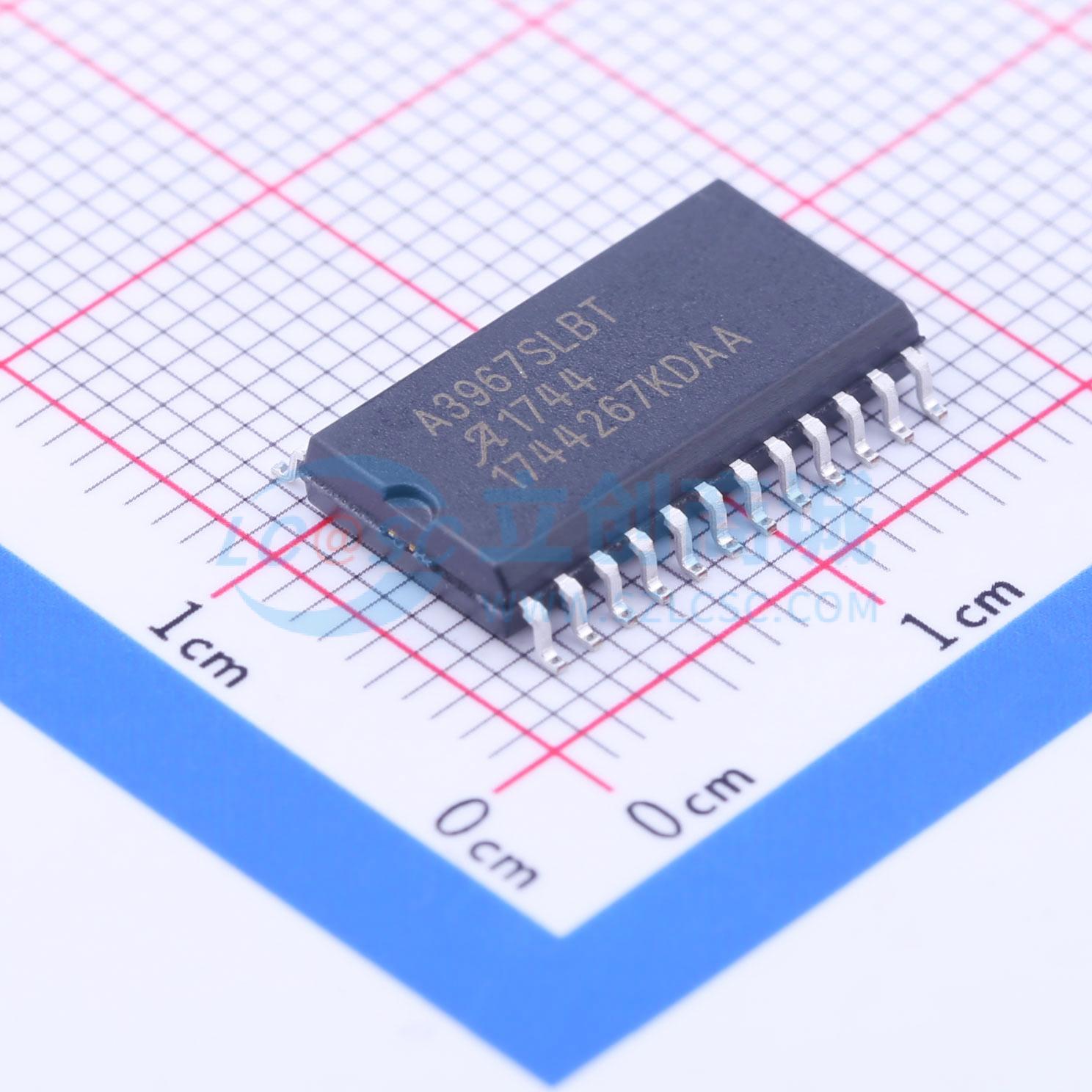

A3967SLBTR-T
750mA 5.5V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 全新原装ALLEGRO品牌A3967SLBA3967SLBTSOP24封装
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A3967SLBTR-T
- 商品编号
- C24908
- 商品封装
- SOIC-24-300mil
- 包装方式
- 编带
- 商品毛重
- 0.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 3V~5.5V | |
| 电机驱动电压(Vm) | 4.75V~30V | |
| 输出电流 | 750mA | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 步长细分 | 8；2；1；4 | |
| 接口类型 | - | |
| 集成开关 | - | |
| 工作温度 | -20℃~+85℃ |
商品概述
A3967是一款内置转换器的完整微步进电机驱动器。它旨在以全步、半步、四分之一步和八分之一步模式驱动双极步进电机，输出驱动能力为30 V和±750 mA。A3967包含一个固定关断时间电流调节器，能够在慢速、快速或混合电流衰减模式下工作。这种电流衰减控制方案可降低电机可听噪声、提高步进精度并减少功耗。 转换器是A3967易于实施的关键。只需在STEP输入上输入一个脉冲，电机就会步进一次（全步、半步、四分之一步或八分之一步，具体取决于两个逻辑输入）。无需相位序列表、高频控制线或复杂的接口进行编程。A3967接口非常适合没有复杂微处理器或微处理器负担过重的应用。 内部电路保护包括带迟滞功能的热关断、欠压锁定（UVLO）和交越电流保护。无需特殊的上电时序。 A3967采用24引脚SOIC封装，该封装为无铅（Pb）封装，引脚框架采用100%雾锡电镀。四个引脚内部熔断以增强散热。这些引脚处于地电位，无需绝缘。
商品特性
- ±750 mA、30 V输出额定值
- 萨顿沉驱动器
- 自动电流衰减模式检测/选择
- 3.0至5.5 V逻辑电源电压范围
- 混合、快速和慢速电流衰减模式
- 内部UVLO和热关断电路
- 交越电流保护
