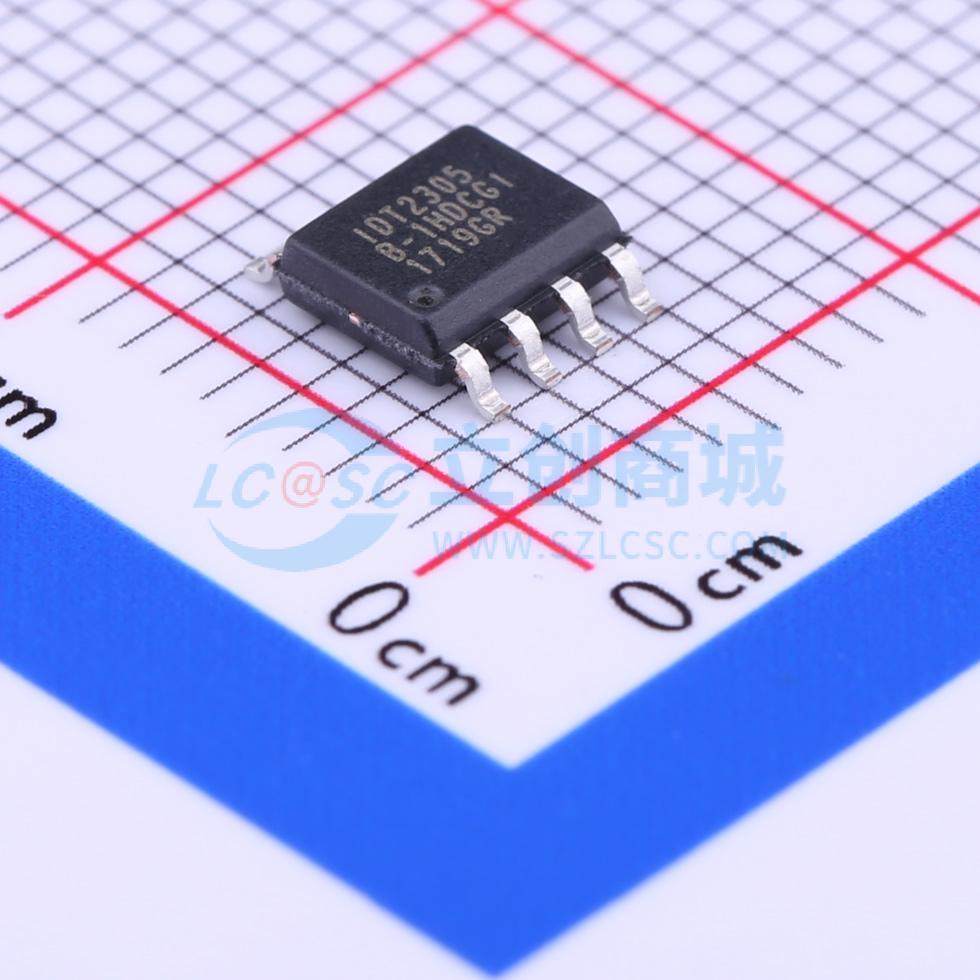

2305B-1HDCGI

IDT2305B是一款高速锁相环（PLL）时钟缓冲器，专为高速时钟分配应用而设计。通过使输入时钟和输出时钟的相位对齐来实现零延迟，可在10至133MHz的范围内工作。 IDT2305B是IDT2309B的8引脚版本。IDT2305B接受一个参考输入，并驱动五个低偏斜时钟输出。该器件的-1H版本可在高达133MHz的频率下工作，且驱动能力比-1版本更强。所有型号都带有片上锁相环，可锁定REF引脚上的输入时钟。锁相环反馈在片内完成，取自CLKOUT焊盘。在没有输入时钟的情况下，IDT2305B进入掉电模式。在此模式下，器件的电流消耗小于25μA，输出呈三态，锁相环停止运行，从而显著降低功耗。 IDT2305B适用于工业和商业应用。

• 锁相环时钟分配
• 工作频率10MHz至133MHz
• 将一个时钟输入分配到一组五个输出
• 零输入输出延迟
• 输出偏斜 < 250ps
• 低抖动，周期抖动 < 175ps
• 典型周期抖动50ps（15pF，66MHz）
• 无需外部RC网络
• 工作电压VDD为3.3V
• 掉电模式
• 提供SOIC和TSSOP封装

• SDRAM
• 电信
• 数据通信
• 电脑主板/工作站关键路径延迟设计
