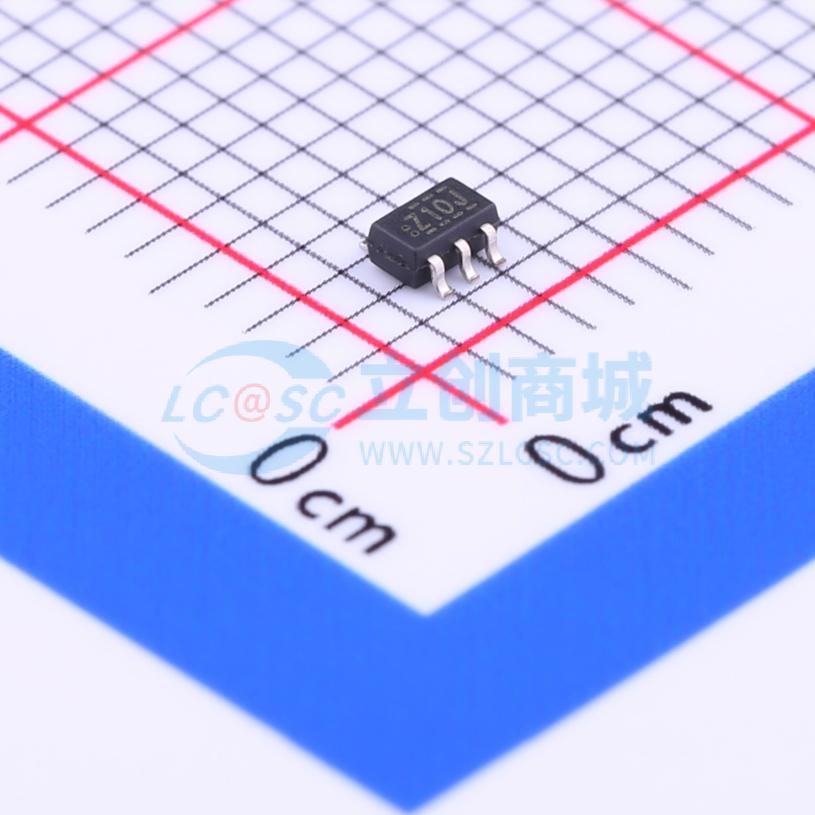

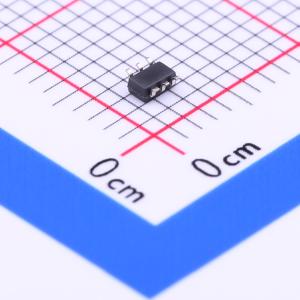

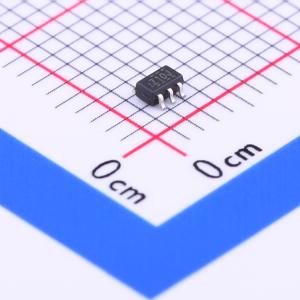

温馨提醒：图片仅供参考，商品以实物为准
NC7SZ10P6X
三输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NC7SZ10 是一款单 3 输入 NAND 门极，属于安森美半导体的 TinyLogic 超高速系列。该器件使用先进的 CMOS 技术制造，可实现超高速和高输出驱动，同时可在非常宽的 VCC 运行范围内保持低静态功耗。该器件规定在 1.65 至 5.5V 的 VCC 运行范围内运行。当 VCC 为 0V 时，输入和输出为高阻抗。输入耐压达 7V，而无论 VCC 运行电压如何。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7SZ10P6X
- 商品编号
- C258149
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 2uA |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 7SZ系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 空间节省的SC70 6引脚封装
- 超小的MicroPak无引脚封装
- 超高速；在5V VCC时，传播延迟时间（tPD）典型值为2.4 ns（负载为50 pF）
- 高输出驱动；在3V VCC时，±24 mA
- 宽VCC工作范围；1.65V - 5.5V
- 掉电时输入/输出为高阻抗
- 过压耐受输入便于5V到3V转换
- 采用专利的噪声/EMI降低电路
优惠活动
购买数量
(3000个/圆盘，最小起订量 10 个)个
起订量：10 个3000个/圆盘
总价金额：
￥ 0.00近期成交26单
