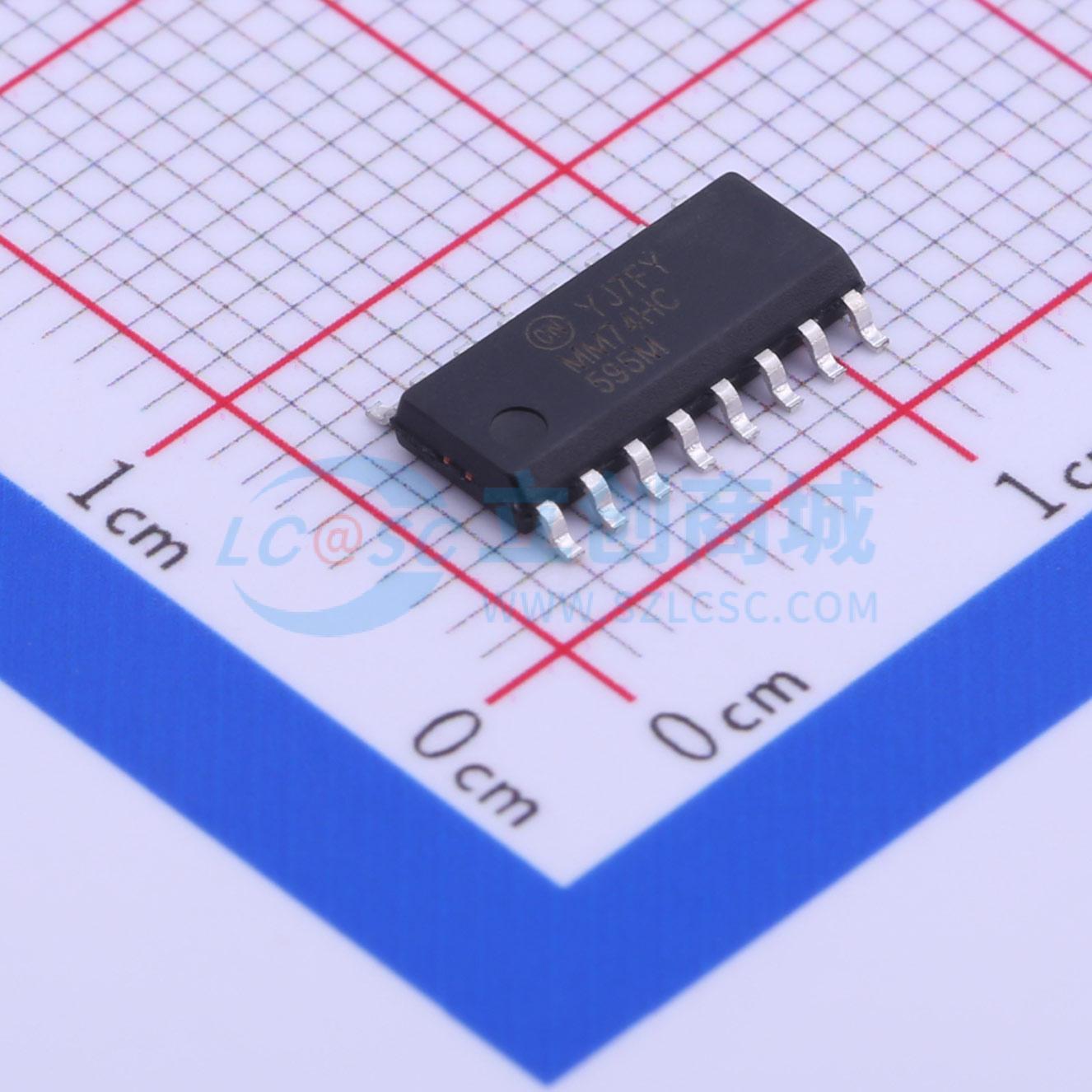

温馨提醒：图片仅供参考，商品以实物为准
MM74HC595M
MM74HC595M
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MM74HC595 高速移位寄存器采用先进的硅门极 CMOS 工艺制造。此器件具有标准 CMOS 集成电路的高抗扰性和低功耗，还具有驱动 15 个 LS-TTL 负载的能力。该器件包含一个 8 位串行输入并行输出移位寄存器，馈送 8 位 D 型存储寄存器。该存储寄存器具有八个 3 态输出。为移位寄存器和存储寄存器均提供单独的时钟。移位寄存器具有一个直接超控的清除串行输入，以及用于级联的多个串行输出（标准）引脚。移位寄存器和存储寄存器均使用正边触发时钟。如果两个时钟互相联接，移位寄存器状态则总是比存储寄存器提前一个时钟脉冲。74HC 逻辑系列与标准 74LS 逻辑系列在速度、功能和引脚输出方面均兼容。通过箝位到 VCC 和接地的内部二极管，可针对由于静电荷导致的损坏保护所有输入。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MM74HC595M
- 商品编号
- C258147
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.323克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 30MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 30ns@4.5V,50pF | |
| 输出电流 | 6mA |
