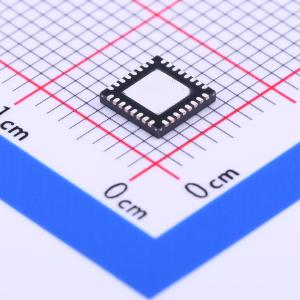

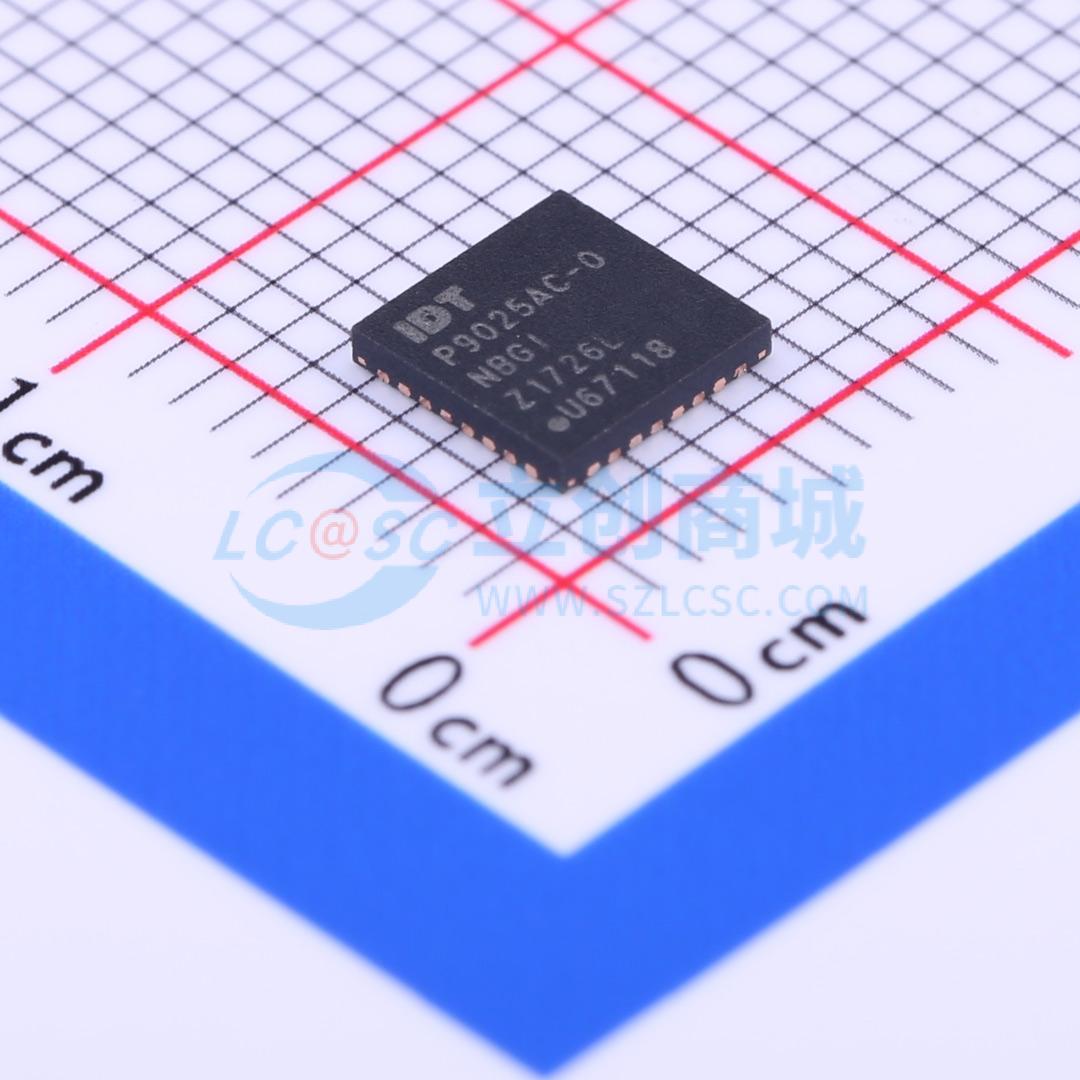

温馨提醒：图片仅供参考，商品以实物为准
P9025AC-0NBGI
P9025AC-0NBGI
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- P9025AC-0NBGI
- 商品编号
- C258010
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 5V~20V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 5.56V | |
| 电池类型 | - | |
| 电池节数 | - | |
| 工作温度 | 0℃~+85℃ |
商品概述
P9025AC是一款集成单芯片、符合WPC-1.1.2标准的无线电源接收器，具备先进的异物检测（FOD）功能。该器件利用来自谐振槽路的交流电源信号工作，并将其转换为稳定的5.3V输出电压。接收器包含一个高效同步全桥整流器和5.3V跟踪LDO输出级。P9025AC可自动检测发射器的存在，并以最佳效率启动WPC交流调制通信协议。 该器件包含对负载进行调制所需的控制电路，以向基站传输符合WPC标准的消息包。它使用最少的外部组件，以减小整体解决方案的面积和成本。 P9025AC采用先进的可编程WPC FOD技术，通过发射和接收的功率传输算法检测放置在发射器基站上的外来金属物体。
商品特性
- 集成单芯片接收器（Rx）解决方案
- 集成全桥同步整流器
- 集成5.3V、1A LDO稳压器输出
- 符合WPC-1.1.2标准
- 先进的WPC v1.1.2异物检测（FOD）
- 通过外部电阻进行可编程FOD设置
- 发射器（Tx）和接收器（Rx）之间的闭环功率传输控制
- 支持I2C接口，可访问：整流器电压、输出电流、谐振频率
- 开漏LED指示输出
- 过温/过压/过流保护
- 工作温度范围：0°C至+85°C
- 5x5 mm 32-VFQFPN封装
应用领域
- 电脑外设
- 坚固型电子设备
- 小型家电
- 电池供电的电子产品
